Verfasst am: 24.04.2012, 23:30
Titel: Achsen Länge (cm)
|
 |
Hallo,
ich muss einen Matlabplot mit einer genauen Achsenlänge von 16cm für die x-Achse und 6cm für die y-Achse erstellen.
Mit welchem Befehl stell ich das an?
Ich hab leider nur gefunden, wie ich die Fenstergröße in Pixel definieren kann. (mit set (figure, 'position', [...]))
Vielen Dank schonmal für eure Antworten.
|
|
|
|
|
|
| tschun |
Forum-Fortgeschrittener
|
|
Beiträge: 73
|
|
|
|
Anmeldedatum: 05.04.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 25.04.2012, 09:54
Titel:
|
|
Hi,
Es gibt für sowohl für figures, als auch für axes eine propertie "units".
Die kann man auf "centimeters" setzen, dann kannst die position in cm angeben
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 25.04.2012, 15:14
Titel: Re: Achsen Länge (cm)
|
|
Hallo SoontirFel,
| Zitat: |
| ich muss einen Matlabplot mit einer genauen Achsenlänge von 16cm für die x-Achse und 6cm für die y-Achse erstellen. |
Wie bereits gesagt, kannst Du die Units auf 'cm' stellen. Allerdings hast Du die Ausgabe dann zunächst auf dem Bildschirm. Dabei kann noch die die Eigenschaft ScreenPixelsPerInch wichtig sein:
Wenn Du dann noch in ein PDF-File oder auf Papier drucken möchtest, kann die Ausgabe wieder skliert werden. Bitte erkläre also noch, wo genau die Achsenlänge 16 cm betragen soll.
Gruß, Jan
|
|
|
|
| SoontirFel |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 25.04.2012, 22:33
Titel:
|
|
Vielen Dank für die bisherigen Tipps.
Leider ist die Aufgabestellung nicht eindeutig. Ich vermute, dass sich die 16cm bzw. 6cm Achsenlänge auf das figure window beziehen.
Ich soll die Abbildung auch als epsc2 abspeichern. Wie wäre dann der Befehl, um in der Datei die 16cm/6cm gewährleistet zu haben?
|
|
|
|
| schneidrian |
Forum-Anfänger
|
|
Beiträge: 48
|
|
|
|
Anmeldedatum: 20.09.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 10.10.2012, 10:00
Titel:
|
|
Hallo Forum,
ich habe ein ähnliches Problem und komme irgendwie nicht weiter. Gibt es eine Möglichkeit in einem 3D Plot die drei Achsen unterschiedlich lang zu machen? Ich meine nicht die Einteilung, Skalierung etc. sondern die "physische" Länge der Achsen. In anderen Worten, auf dem Bildschirm gemessen --> z.B. X = 6cm, Y = 4cm und Z = 2cm, eine Einteilung in anderen Einheiten ginge auch, muss ich halt umrechnen lassen.
Hat jemand das schon mal so gemacht, oder kann jemand hier helfen? In den Properties finde ich nix passendes.
Vielen Lieben Dank im Voraus Leute!
VG
Flo
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 10.10.2012, 16:11
Titel:
|
|
Hallo schneidrian,
Die FGrage ist nicht klar. Die Achsen werden ja noch perpesktivisch verzerrt. Was bedeutet dann genau "Z = 2cm"?
Gruß, Jan
|
|
|
|
| schneidrian |
Forum-Anfänger
|
|
Beiträge: 48
|
|
|
|
Anmeldedatum: 20.09.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.10.2012, 13:02
Titel:
|
|
Hallo Jan,
bitte entschuldige die Verspätung.
Also die Verzerrung ist mir egal, ich will einfach nur, dass ich jeder Achse eine eigene Länge zuweisen kann. Ob die dann im Raum verzerrt wird oder nicht, ist mir egal.
Gibt es eine Funktion um jeder Achse eine Länge zuweisen zu können? So als weiteres Beispiel, ich will eine rel. große XY Ebene und eine sehr kurze Z-Achse dazu, der Plot soll also sehr flach sein, dafür breit. Vermutlich geht das auch über die Gesamtgröße des sich öffnenden Fensters, aber im Plot wäre mir lieber.
Danke schon mal fürs grübeln
Florian
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 17.10.2012, 09:07
Titel:
|
|
Hallo schneidrian,
Ich verstehe immer noch nicht, was das "Zuweisen einer Länge" genau bedeutet. Suchst Du nach dem ZLIM-Befehl, um Start- und Endpunkt der Z-Achse zu definieren? Oder möchtest Du den "DataAspectRatio" des AXES-Objekts anpassen?
Es gibt 4 unterschiedliche Aspekte:
1. Die absolute Skalierung der Achse, die die TickLabels beeinflußt
2. Die relative Skalierung zwischen den Achsen (DataAspectRatio)
3. Die Skalierung des AXES-Objekts relative zum Fenster (PlotBoxAspectRatio)
4. Die perspektivische Verzerrung, die von der Kamera-Position abhängt.
Möglicherweise wäre ein Bild hilfreich.
Gruß, Jan
|
|
|
|
| schneidrian |
Forum-Anfänger
|
|
Beiträge: 48
|
|
|
|
Anmeldedatum: 20.09.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.10.2012, 17:48
Titel:
|
|
Hallo Jan,
Danke dir!

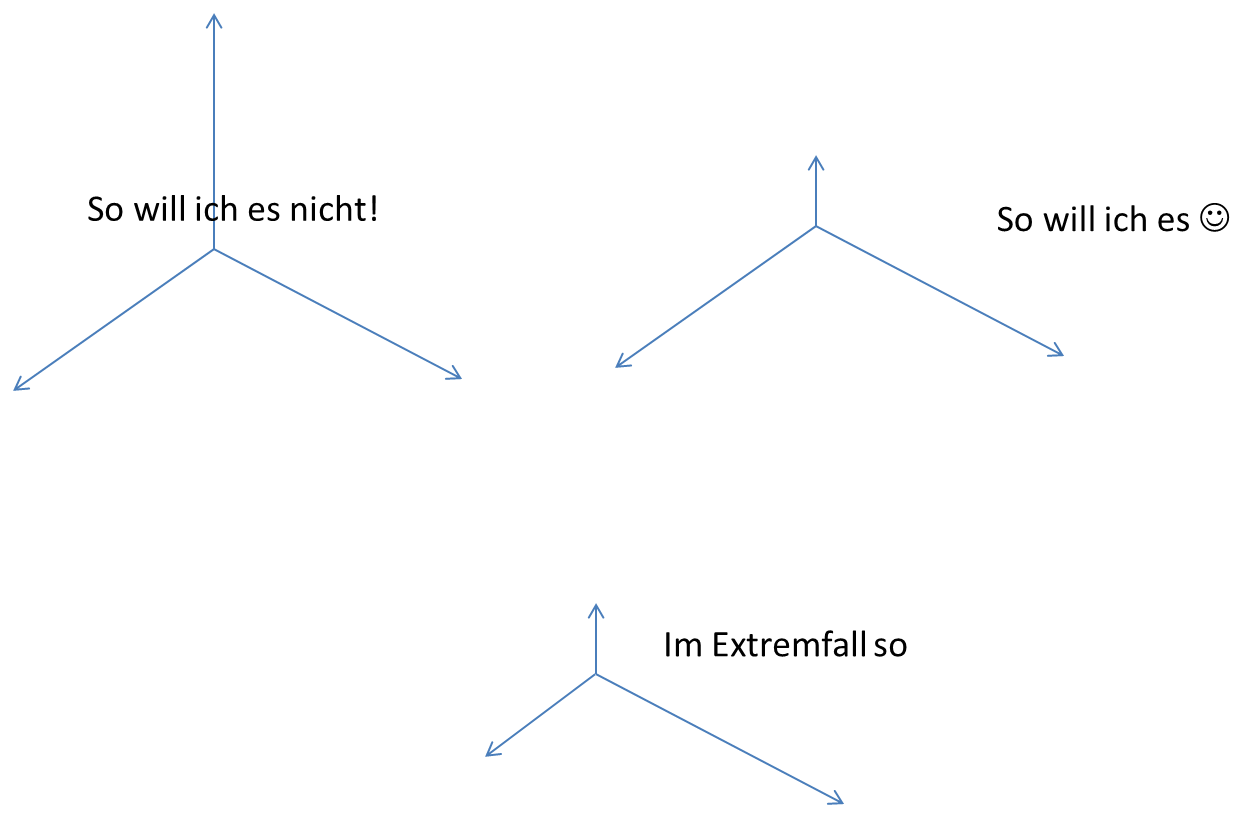

In deiner Auswahl ist wohl der Punkt 3 das was ich suche, ich werde mich dieses We mal damit spielen. Anbei noch ein Bild zur Erklärung.
Das die Visualisierung der Ergebnisse immer am meisten Arbeit machen muss...
| Beschreibung: |
|
Download |
| Dateiname: |
Achsen.png |
| Dateigröße: |
23.26 KB |
| Heruntergeladen: |
976 mal |
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 20.10.2012, 18:46
Titel:
|
|
Hallo schneidrian,
Ist die Frage damit bereits gelöst oder nicht?
Falls nicht, nochmal ganz explizit:
Gruß, Jan
|
|
|
|
| schneidrian |
Forum-Anfänger
|
|
Beiträge: 48
|
|
|
|
Anmeldedatum: 20.09.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.10.2012, 19:52
Titel:
|
|
Hallo Jan,
JA, ich habe es eben versucht, genau das habe ich gesucht!
Ganz vielen Lieben Dank und noch ein schönes Wochenende!
|
|
|
|
|
|
|
