Achsen Verknüpfen im AppDesigner



warawa
Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 82
Anmeldedatum: 15.03.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.07.2019, 13:50     Titel: Achsen Verknüpfen im AppDesigner
  Antworten mit Zitat
Hallo Community,

Ich habe in AppDesigner 3 Achsen übereinander erstellt und würde gerne die x-Achse abgleichen. Nun wollte ich fragen ob es eine Option oder einen Befehl gibt der mein Problem löst.

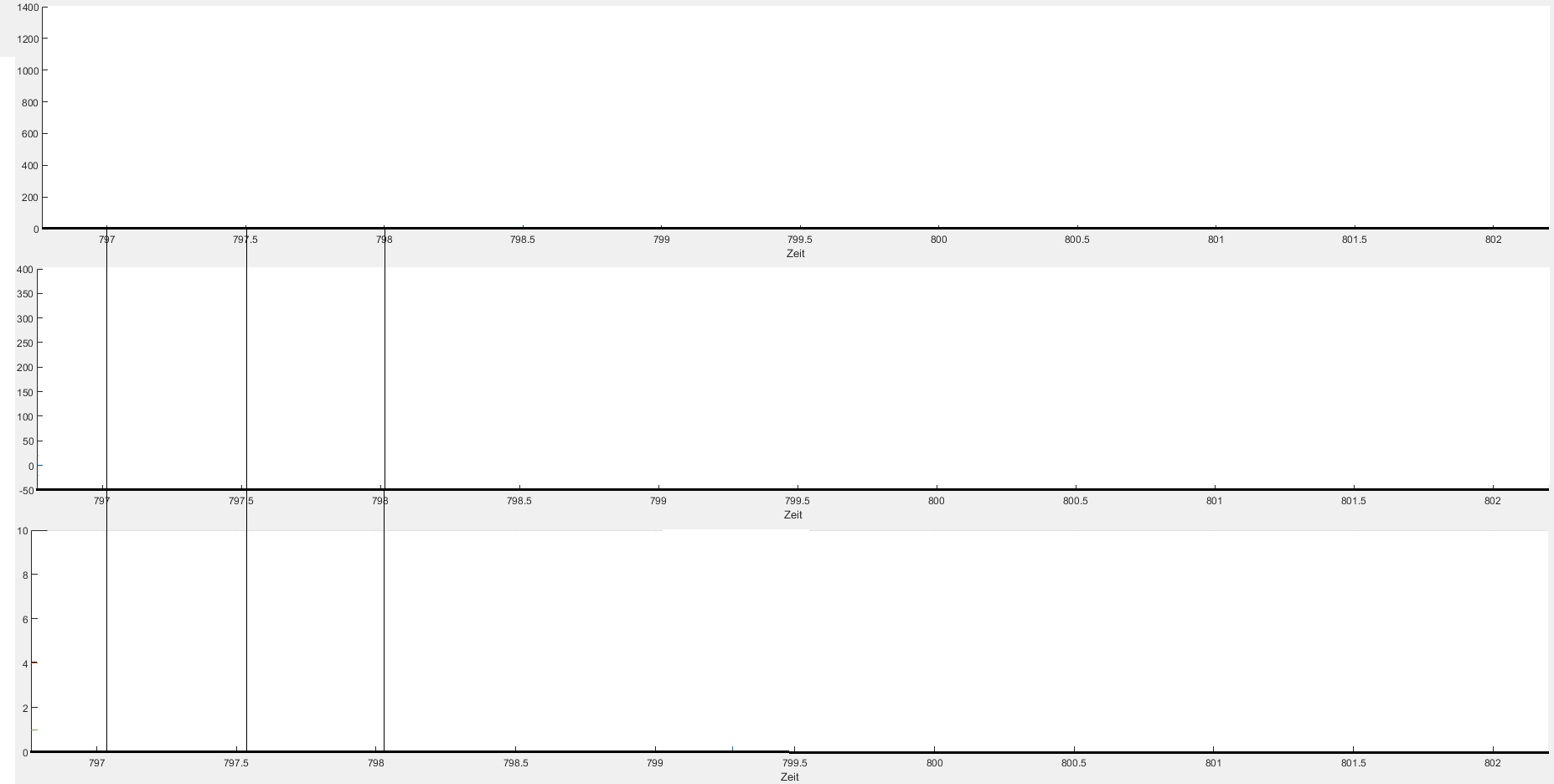

Zur Veranschaulichung meines Problems habe ich einen Screenshot meiner Achsen gemacht und Angehängt.

Mit freundlichen Grüßen,
warawa

 Beschreibung:

Download
 Dateiname:  Achsen.PNG
 Dateigröße:  27.6 KB
 Heruntergeladen:  25 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 20.408
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 01.07.2019, 16:54     Titel:
  Antworten mit Zitat
Hallo,

meines Wissens nicht. Vielleicht hilft dir aber stackedplot . Sieht ohnehin schöner aus?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 10.952
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 03.07.2019, 11:51     Titel: Re: Achsen Verknüpfen im AppDesigner
  Antworten mit Zitat
Hallo warawa,

Was bedeutet denn "x-Achsen abgleichen"? Möchtest du per xlim und xticks den Wertebereicht und die Tick-Labels angleichen?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

warawa
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 82
Anmeldedatum: 15.03.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.07.2019, 11:50     Titel:
  Antworten mit Zitat
Nein ich hab per lim und xticks die Werte angegleicht, aber in AppDesigner ist die Größe einer Axis Beschriftung und Plot.
Im Anhang sind alle 3 Axis gleich groß aber die Wertebereiche sind anders bei einem Diagramm ist die y-Achse 10er Bereich und in einem anderen Diagramm im 1000er Bereich. Somit ist der Bereich für den Plot im 1000er Diagramm kleiner als beim 10er, was dazu führt das die ticks nichtmehr übereinender liegen.

Entschuldigung für die komplizierte Beschreibung.
Ich kann es leider nicht besser beschreiben.
Möglicherweiße wird es verständlicher wenn man das Bild im Anhang oben ansieht.
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 20.408
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 05.07.2019, 12:15     Titel:
  Antworten mit Zitat
Hallo,

mein Vorschlag wäre wie gesagt stackedplot.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Jan S
Moderator

Moderator


Beiträge: 10.952
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 08.07.2019, 12:40     Titel:
  Antworten mit Zitat
Hallo warawa,

Ah, jetzt habe ich es wohl verstanden: Wegen der unterschiedlich langen YTick-Labels, sind bei gleichen X-Werten für die "Position" die Werte für die "InnerPosition" verschieden.
Du kannst die Position so anpassen, dass die InnerPosition Werte gleich sind.

Wie sieht es mit Haralds Vorschlag aus? Wieso nicht eine vorhandene Toolbox-Funktion nutzen?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

warawa
Themenstarter

Forum-Fortgeschrittener

Forum-Fortgeschrittener


Beiträge: 82
Anmeldedatum: 15.03.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.07.2019, 08:13     Titel:
  Antworten mit Zitat
Ich hab das problem jetzt einfach so gelöst wie jan es sagte.
Ich hab bisher stackedplot nicht hergenommen, weil ich ein rechter matlab neuling bin und die funktion nicht gans kapiert hab. Wenn ich es versucht hab sind die werte nicht in den achsen von AppDesigner erschienen sonder es wurden neue figures erstellt.

Aber trotzdem danke für die Hilfe von euch beide Very Happy
