Achsenbeschriftung bei "compass"



Schlangenkopf
Forum-Anfänger

Forum-Anfänger


Beiträge: 36
Anmeldedatum: 20.05.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.07.2021, 14:13     Titel: Achsenbeschriftung bei "compass"
  Antworten mit Zitat
Hallo in die Runde,
ich habe ein Kreisdiagramm, und möchte die y-Achsenbeschriftung auf die rechte Seite schreiben. Ebenfalls sollen beide Beschriftungen fett sein und die gleiche Schriftgröße haben.
Folgender Code wird verwendet.
Code:

figure;
compass(1,0,'r')
hold;
compass(0,1,'b')
hold;

ylabel('Imaginärteil');
title('Realteil');



Könnt ihr mir weiterhelfen?

Vielen Dank
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 23.244
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 16.07.2021, 12:06     Titel:
  Antworten mit Zitat
Hallo,

Vorschlag:
Code:
ax = gca;
ax.YAxisLocation = "right";
ylabel('Imaginärteil', 'FontSize', 14, 'FontWeight', 'bold');
title('Realteil', 'FontSize', 14, 'FontWeight', 'bold');


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Schlangenkopf
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 36
Anmeldedatum: 20.05.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.07.2021, 16:22     Titel:
  Antworten mit Zitat
Hallo,
und vielen Dank für die Hilfe.

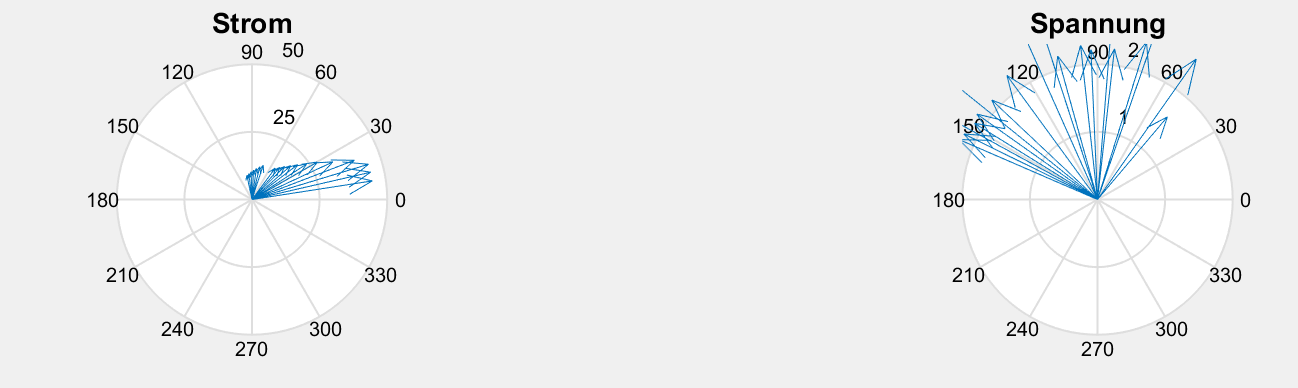

Für manche Messwerte ragen die Pfeile aus dem Kreisdiagramm heraus.
Wie kann ich dem Kreisdiagramm (compass-Befehl) einen Grenzwert vorgeben? (also den Betrag des äußeren Kreisen.)

- in dem angefügten Bild funktioniert es in einem Beispiel (links). Im rechten funktioniert es nicht.

Beste Grüße

 Beschreibung:

Download
 Dateiname:  Unbenannt.PNG
 Dateigröße:  47.57 KB
 Heruntergeladen:  9 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.244
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 19.07.2021, 18:53     Titel:
  Antworten mit Zitat
Hallo,

wie kommt das denn zustande? Ein Beispiel, das das Problem reproduziert, wäre hilfreich.

Wenn ich es mit dem Dok-Beispiel und mit verschiedenen Skalierungen versuche, tritt das Problem nicht auf.
Code:
n = 13;
u = [5 3 -4 -3 5]*n;
v = [1 5 3 -2 -6]*n;
c = compass(u,v)


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Schlangenkopf
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 36
Anmeldedatum: 20.05.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.07.2021, 10:45     Titel:
  Antworten mit Zitat
Hallo Harald,
an dieser Stelle einfach mal Danke für die tatkräftige Unterstützung. Dadurch sind bisher viele Lösungen und Ideen entstanden.

DANKESCHÖN!

Kann ich mit dem Befehl "compass" im Voraus die jeweiligen Abstände der Kreise bestimmen?
-> Die Idee ist die, dass ich wenn ich weis wie lange die Pfeile ungefähr sind, eine Vorgabe setze.

Ist die Idee verständlich?

Beste Grüße
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.244
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 20.07.2021, 12:41     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Kann ich mit dem Befehl "compass" im Voraus die jeweiligen Abstände der Kreise bestimmen?

Ich wüsste nicht wie.
Was mich vor allem verwundert ist, dass das Problem überhaupt zustande kommt. Die Frage wird auch sein, ob eine Umskalierung dann überhaupt hilft. Wenn du einen entsprechenden Beispieldatensatz zur Verfügung stellst, kann ich mir das näher ansehen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen
