Titel: Achsenbeschriftung Zeit statt Sample-Points
Hi,

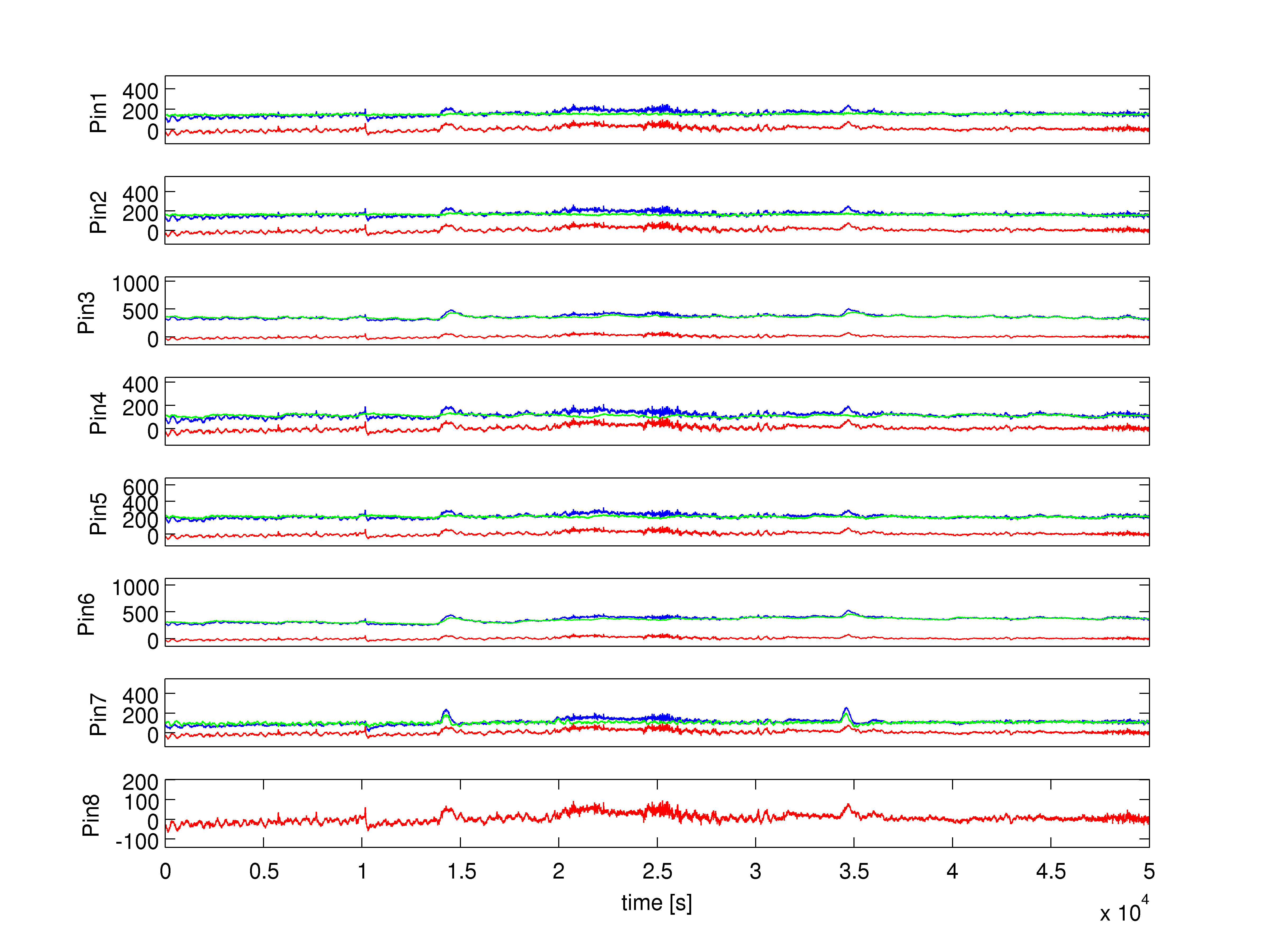

wie oben schon geschrieben, suche ich eine Möglichkeit meine Zeitachse auch mit der Zeit in [s] statt mit den Sample-Points zu beschriften. Ich habe für mein Signal eine Abtastrate von 5kHz, also 5000 Sample-Points pro Sekunde und will einen Plot über 8 Kan"ale zu jeweils 10s machen. Dafür sollen auf der x-Achse des letzten Plots dann auch die Zahlen von 0 bis 10 statt (1 bis 5)*10^4 stehen. Das Beispielbild zeigt was ich meine. Ausserdem hätte ich gern noch die links neben den Plots stehende Beschriftung Pin* um 90 Grad gedreht und jeweils am ersten Buchstaben ausgerichtet. Die Kennzeichnung der x-Achseneinteilung oben und unten durch Striche, wie es im letzten subplot ist, wäre auch in den anderen subplots schön, aber die Beschriftung der x-Achse soll nur beim letzten Plot stehen, da sie für alle plots gleich ist.
Weiss irgendwer von euch wie ich das anstelle?
Code:
t = 10; %time to plot
lb = t*srate; %length of data block to plot
bmax = floor(maxpnts/lb);
bb = 1:lb:bmax*lb ;%vector of block borders
for j=1:max figure title('$\frac{m}{s^2}$','Interpreter','latex') for k=1:8 if k<8
ymin = min(2.1*min(data(8,bb(j):bb(j+1)-1)),2.1*min(data(k,bb(j):bb(j+1)-1)));
ymax = max(2.1*max(data(8,bb(j):bb(j+1)-1)),2.1*max(data(k,bb(j):bb(j+1)-1)));
subplot(8,1,k) plot(data(k,bb(j):bb(j+1)-1)) if k~=3 || k~=6 hold on;
plot(data(k,bb(j):bb(j+1)-1)-data(8,bb(j):bb(j+1)-1),'Color','green') plot(data(8,bb(j):bb(j+1)-1),'Color','red') hold off;
end set(gca,'xtick',[]) ylabel(['Pin',num2str(k));
set(gca,'YLim',[ymin ymax]) grid on
else
ymin = min(2.1*data(8,bb(j):bb(j+1)-1));
ymax = max(2.1*data(8,bb(j):bb(j+1)-1));
subplot(8,1,8) plot(data(k,bb(j):bb(j+1)-1),'Color','red')
%set(gca,'XTick',1:t) set(gca,'xtickMode', 'auto') ylabel(['Pin',num2str(k)]);
xlabel('time [s]') set(gca,'YLim',[ymin ymax]) grid on
end end
danke für die Antwort, aber da t wie schon geschrieben die Zeit und nicht die Abtastpunkte enthalten soll bzw. eine Sekunde 5000 Abtastpunkten entspricht, klappt diese Variante nicht, sondern erzeugt ein:
das Problem ist, dass ich nach deiner Definition nur 10 Abtastpunkte statt 10 Sekunden darstelle. Genau DAS ist aber NICHT mein Ziel, sondern wie schon geschrieben, will ich mit 10*5000 Messpunkten jeweils 10 Sekunden des Signals darstellen, aber eine Beschriftung 1s 2s 3s 4s 5s 6s 7s 8s 9s 10s oder zumindest eine Skala 1 2 3 4 5 6 7 8 9 10 und dazu mit xlabel eine Beschriftung time[s] oder so was haben.
