Achsenskalierung nach Print |
|
| Vaterssohn |
Forum-Newbie
|
 |
Beiträge: 5
|
|
|
|
Anmeldedatum: 29.11.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.0.0.19920 (R14)
|
|
|
|
 |
|
Verfasst am: 29.11.2008, 00:43
Titel: Achsenskalierung nach Print
|
 |
| |
 |
 |
Hallo!
Folgendes Problem: ich möchte erreichen, dass ein Bild, welches mit print generiert wurde so aussieht, wie die figure aussieht.
Ich möchte die Prints nämlich später in Word einfügen und da soll ein Kreis auch noch ein Kreis sein.
Sprich, ich möchte(annähernd) gleiche Skalierung der Achsen haben
Hier mal mein Code:
clear all;
close all;
Ta=0.1;
s=tf('s');
G_c=1/(s^2+2*s+2)
G_d=c2d(G_c,Ta,'imp')
subplot(2,1,1); impulse(G_c);
subplot(2,1,2); impulse(G_d);
figure('Position',[400 400 500 1000])
subplot(2,1,1); pzmap(G_c);
ylim([-1.5,1.5]);
xlim([-1.5,0.2]);
axis equal;
subplot(2,1,2); pzmap(G_d);
ylim([-1.2,1.2]);
xlim([-1.2,1.2]);
axis equal;
print -f1 -djpeg100 impulse;
print -f2 -djpeg100 pzmap;

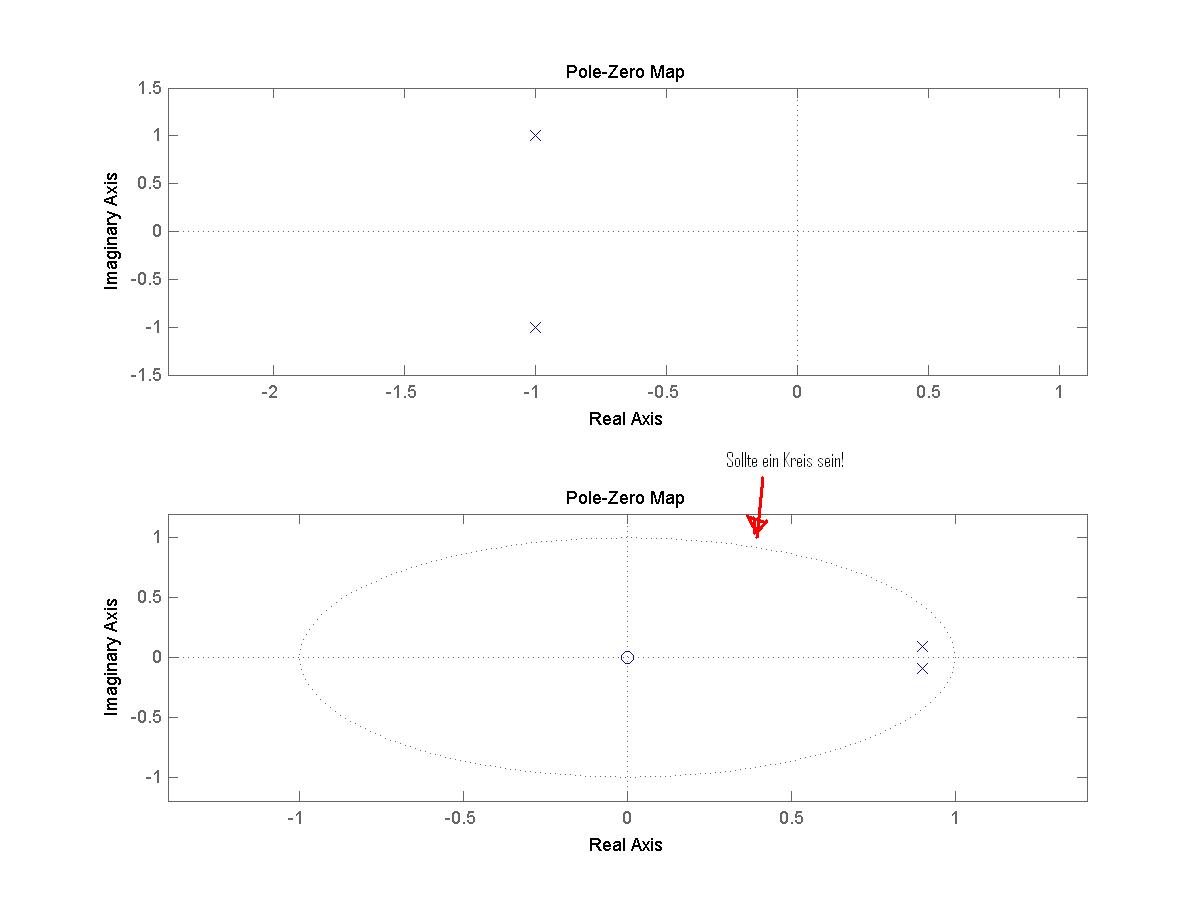

Die figures stimmen soweit, die jpeg's sind jedoch ungleichmässig skaliert. (s.Anhang)
Weiters habe ich das Problem, wenn ich anstatt -djpeg -dpng schreibe bekomme ich folgenden Fehler:
??? Error using ==> print
Error using ==> print
DATENUM failed.
Failed to parse date string.
Error using ==> datevec
Failed to lookup month of year.
png wär mir allerdings lieber, weil jpeg bei Grafiken so hässlich "verschmiert".
Ich weis, dass man nahezu alles in der Hilfe findet, die Informationen sind jeoch oft gut versteckt
Bitte um Hilfe!
| Beschreibung: |
|
Download |
| Dateiname: |
pzmap.jpg |
| Dateigröße: |
50.72 KB |
| Heruntergeladen: |
730 mal |
|
|
|
|
|
|
| Gast |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 29.11.2008, 15:19
Titel:
|
|
| Zitat: |
| Die figures stimmen soweit, die jpeg's sind jedoch ungleichmässig skaliert. (s.Anhang) |
Klappt es, wenn Du die Positionsangabe bei figure weglässt?
|
|
|
|
| Vaterssohn |
Themenstarter
Forum-Newbie
|
|
Beiträge: 5
|
|
|
|
Anmeldedatum: 29.11.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.0.0.19920 (R14)
|
|
|
|
|
|
|
Verfasst am: 29.11.2008, 16:36
Titel:
|
|
ja, dann bekomme ich einen Kreis. Das Gesamtbild ist allerdings rechteckig.
Wenn ich nun den Subplot weglasse und die Prints einzeln mache, entspricht das schon ungefähr meinen Erwartungen.
Nur dass png nicht funktioniert verstehe ich nicht.
Danke!
|
|
|
|
| dib0r |
Forum-Guru
|
|
Beiträge: 413
|
|
|
|
Anmeldedatum: 09.05.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.12.2008, 11:36
Titel:
|
|
Hallo,
du kannst in der Figure mit den Eigenschaften "PaperPosition" und "PaperPositionMode" (und noch einigen mehr die mit "Paper" beginnen) die nötigen Einstellung für den Ausdruck setzen.
Den zweiten Fehler find ich etwas merkwürdig weil meiner Meinung nach die Konvertierung von Datumsvektoren nichts mit dem Ausgabeformat des Drucks zu tun hat. Was passiert wenn du die Zeile mit dem Datum weglässt (z.B. Hallo Welt stattdessen ausgibst)?
MfG
|
|
|
|
| Vaterssohn |
Themenstarter
Forum-Newbie
|
|
Beiträge: 5
|
|
|
|
Anmeldedatum: 29.11.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.0.0.19920 (R14)
|
|
|
|
|
|
|
Verfasst am: 01.12.2008, 18:34
Titel:
|
|
Welche Zeile mit dem Datum?
Ich möchte nur die Plots in einer Bilddatei speichern, und den Fehler mit DATENUM bekomme ich nur, wenn ich anstatt -djpeg100 -dpng verwende.
-dbmp funktioniert übrigens auch.
Wie kann man "Hallo world" in einer Bilddatei ausgeben?
Danke!
|
|
|
|
| dib0r |
Forum-Guru
|
|
Beiträge: 413
|
|
|
|
Anmeldedatum: 09.05.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.12.2008, 19:40
Titel:
|
|
Hallo,
ich bin mal davon ausgegangen dass du in irgendeiner Form ein Datum verwendest oder konvertierst weil
dafür da sind (in der Fehlermeldung). Dem scheint aber nicht so (keine Ahnung wo das dann herkommt).
Was passiert wenn du -djpeg90 verwendest?
MfG
|
|
|
|
| Vaterssohn |
Themenstarter
Forum-Newbie
|
|
Beiträge: 5
|
|
|
|
Anmeldedatum: 29.11.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.0.0.19920 (R14)
|
|
|
|
|
|
|
Verfasst am: 01.12.2008, 19:46
Titel:
|
|
Ich habe jetzt -djpeg90 probiert: funktioniert, dann probierte ich nochmal -dpng (zum 15.Mal) und siehe da- es funktioniert jetzt auch! Keine Ahnung warum, am Code habe ich sonst nichts geändert!
Die schönsten Probleme sind die, die sich selber lösen!
Danke für eure Mühe!
PS: Welches ist Bildformat ist für solche Kurven etc. eigentlich am besten geeignet?
|
|
|
|
| dib0r |
Forum-Guru
|
|
Beiträge: 413
|
|
|
|
Anmeldedatum: 09.05.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.12.2008, 20:31
Titel:
|
|
Hallo,
das hängt ganz davon ab, wofür du sie brauchst. Am besten sind eigentlich Vektorgrafiken (z.B. ps, eps) weil sie skalierungsunabhängig sind, d.h. der Inhalt der Grafiken wird nicht als Rastergrafik (Bitmap u.ä.) gespeichert, sondern als Synthese von einfachen, analytisch beschriebenen Elementen (Geraden, Kreisen, usw.). Der Vorteil davon ist dass du die Bilder theoretisch endlos vergrößern kannst ohne Qualitätseinbußen erwarten zu müssen.
MfG
|
|
|
|
|
|
|
