Amplituden- und Phasengang mit mehreren Widerständen



KrugJohannes
Forum-Newbie

Forum-Newbie


Beiträge: 5
Anmeldedatum: 01.12.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 08.12.2020, 11:58     Titel: Amplituden- und Phasengang mit mehreren Widerständen
  Antworten mit Zitat
Hallo zusammen,

ich möchte im Reihenschwingkreis die Resonanzkurve des Stromes im Reihenschwingkreis darstellen.
Dabei noch zusätzlich mehrere Linien in den Graphen einbauen, welche unterschiedliche Widerstände R aufweisen.

Ich habe auch etwas in Matlab eingetippt doch leider kommt es nicht wie gewünscht zur Darstellung.
1.) Mein Phasengang fängt oben an und nicht von unten nach oben. Was mache ich da falsch? Ferner würde ich gerne wissen wie ich in der Y-Achse statt den Zahlen ein -n/2 und n/2 für den Phasengang und 0 bis Imax für den Amplitudengang definiere.

2.) Ich habe drei verschiedene Widerstände mit R10,100 und 1000 definiert doch ich bekomme nur jeweils eine Kurve.

Könntet ihr mir da bitte weiterhelfen?
Anbei mein Code

Code:
f=10000:50000:10000000;
%Hier steh etwas
u=230;
c=0.25e-9;
L=0.15e-3;
r=10;
i0=u./(r+j*2*pi*f*L-j./(2*pi*f*c)); %ausrechenn
semilogx(f,abs(i0));
%blaba
title('\bfAmplitudegang ');
xlabel('\bfFrequenz');
ylabel('\bfStrom');
grid on;

% =========================================================%
f=10000:50000:10000000;
%Hier steh etwas
u=230;
c=0.25e-9;
L=0.15e-3;
r=100;
i0=u./(r+j*2*pi*f*L-j./(2*pi*f*c)); %ausrechenn
phase = angle(i0)*180/pi;
semilogx(f,phase,'LineWidth',2);
%blaba
title('\bfPhasengang ');
xlabel('\bfFrequenz');
ylabel('\bfStrom');
grid on;

% =========================================================%
f=10000:50000:10000000;
%Hier steh etwas
u=230;
c=0.25e-9;
L=0.15e-3;
r=1000;
i0=u./(r+j*2*pi*f*L-j./(2*pi*f*c)); %ausrechenn
phase = angle(i0)*180/pi;
figure(1);
subplot(2,1,1);
%SUB-PLOT-1
semilogx(f,abs(i0),'LineWidth',2);
%MAGNITUDE
title('\bfAmplitudengang');
ylabel('\bfAmplitude(A))');
grid on;
subplot(2,1,2);%SUB-PLOT-2
semilogx(f,phase,'Linewidth',2);

hold on
u=230;
c=0.25e-9;
L=0.15e-3;
r=500;
i0=u./(r+j*2*pi*f*L-j./(2*pi*f*c)); %ausrechenn
phase = angle(i0)*180/pi;
figure(1);
subplot(2,1,1);
%SUB-PLOT-3
semilogx(f,abs(i0),'LineWidth',2);
%MAGNITUDE
title('\bfAmplitude');
ylabel('\bf');
grid on;
subplot(2,1,2);%SUB-PLOT-4


%Phase
title('\bfPhasengang ');
xlabel('\bfFrequenz');
ylabel('\bf');
grid on;
hold off



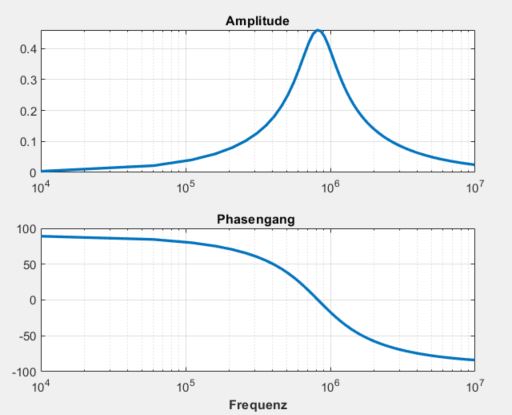

so gewünscht nur mit drei Kurven jeweils.jpg
 Beschreibung:

Download
 Dateiname:  so gewünscht nur mit drei Kurven jeweils.jpg
 Dateigröße:  15.14 KB
 Heruntergeladen:  24 mal
 Beschreibung:

Download
 Dateiname:  matlabergebnis.jpg
 Dateigröße:  23.15 KB
 Heruntergeladen:  28 mal
