"Anhänger fährt in ein Schlagloch" Programmierhi



Babsi144
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 22.11.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.12.2013, 00:29     Titel: "Anhänger fährt in ein Schlagloch" Programmierhi
  Antworten mit Zitat
Ich habe leider nur ein paar Grundkenntnisse, was Matlab und die allgemeine Programmiersprache in C angeht, möchte aber durch Selbstversuch diese Kenntnisse vertiefen und hoffe ihr könnt mir etwas Hilfestellung geben...Vielen Dank schon einmal. Smile

Ich hab mir folgende Frage gestellt:
Ich fahre mit einem "billig" Baumarkt Anhänger, mit irgendeiner Ladung in ein Schlagloch. Ich möchte nun rausfinden, bei welcher Geschwindigkeit meine Ladung "davonfliegt".

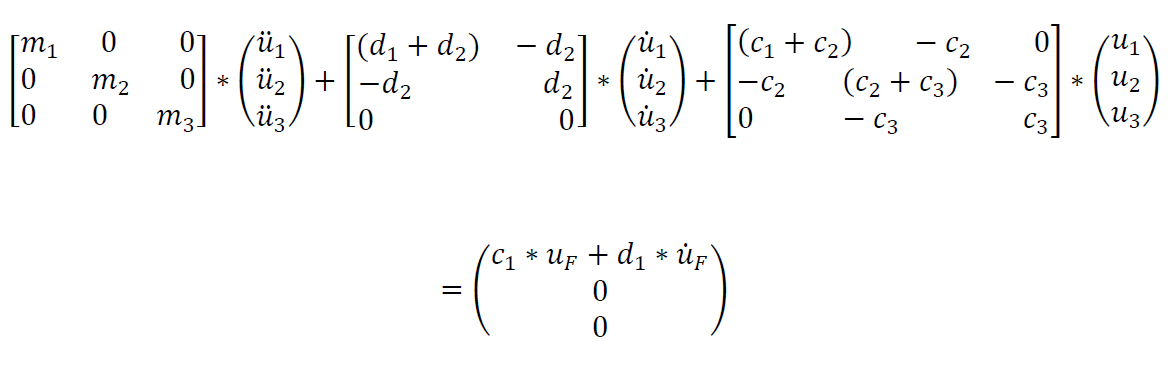

Die Gleichungen hierzu habe ich bereits hergeleitet.

Bode Diagramm oder Variablendefinition denk ich weiss ich. Werd ich morgen mal machen und hier noch einstellen. Auch wie man eine 2x2 Matrix in Matlab eingibt, aber hier habe ich ja eine 3x3 Matrix.

Normalerweise würde ich die Übertragungsfunktion mit:
y = tf(num,den)
beschreiben, aber nun hab ich ja drei Zeilen.

Kann mir jemand helfen?

Vielen Dank
Babsi

 Beschreibung:

Download
 Dateiname:  Gleichung.PNG
 Dateigröße:  20.85 KB
 Heruntergeladen:  409 mal
 Beschreibung:

Download
 Dateiname:  Anhängermodell.PNG
 Dateigröße:  10.27 KB
 Heruntergeladen:  406 mal
Private Nachricht senden Benutzer-Profile anzeigen


Babsi144
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 22.11.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.12.2013, 21:59     Titel:
  Antworten mit Zitat

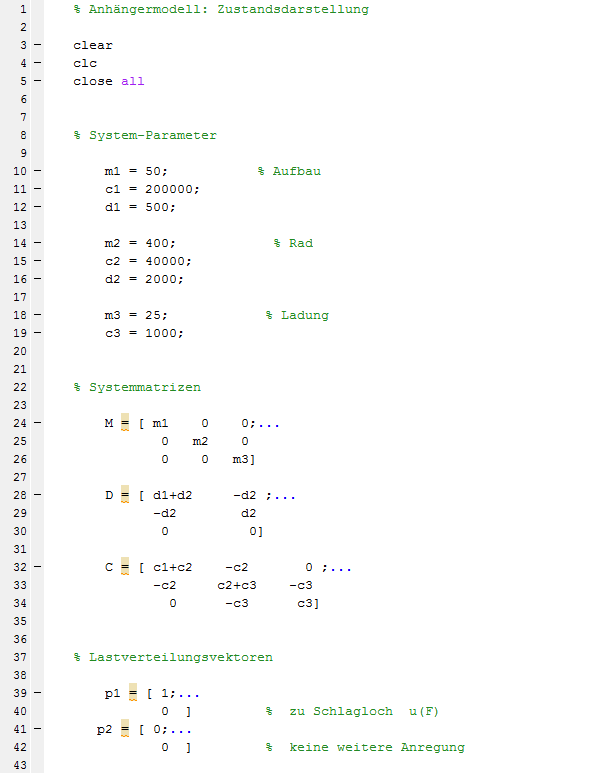

Hier noch das, was ich bis jetzt so alles eingetippt hab in MATLAB.

 Beschreibung:
Die Steifigkeit der dritten Feder kann ich mir überhaupt nicht vorstellen...muss ich dazu einfach mal ein paar Zahlenwerte testen oder kann mir jemand einen realistischen Wert nennen?

Download
 Dateiname:  Projekt_Teil1.png
 Dateigröße:  20.89 KB
 Heruntergeladen:  384 mal
 Beschreibung:

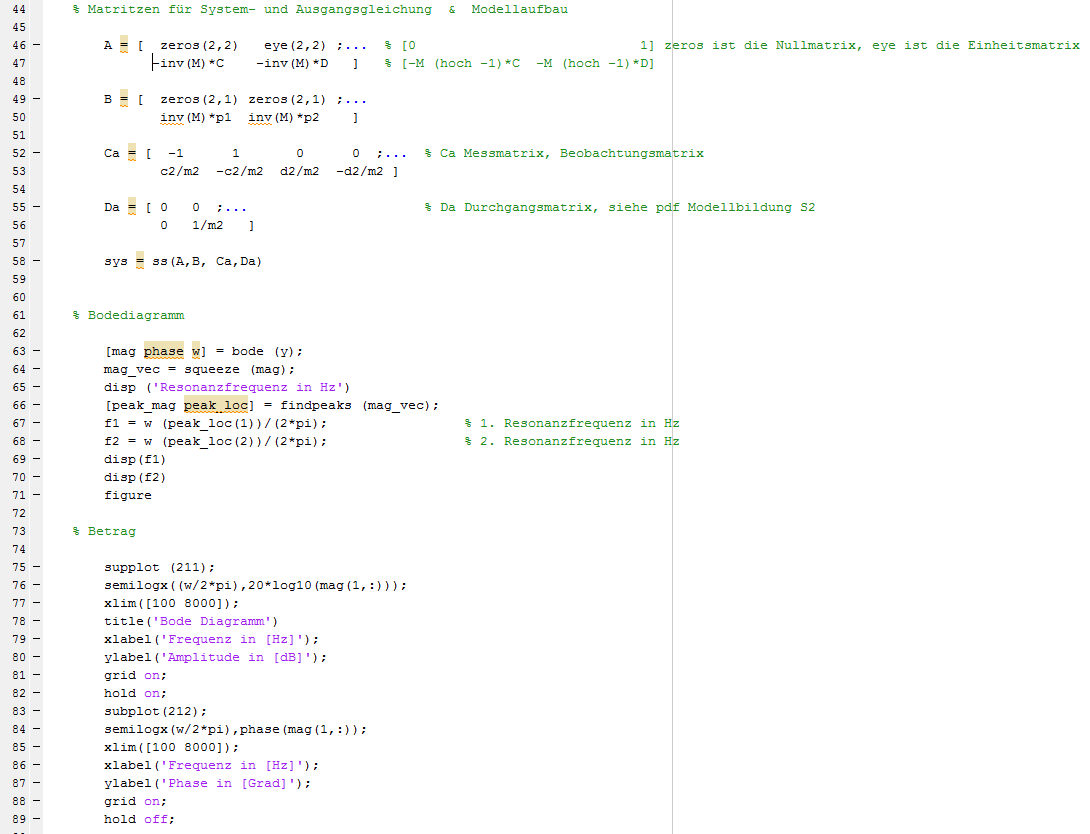

Zudem, denke ich, dass ich bei "A" etwas verändern muss, da sich diese Matrix jetzt noch auf eine 2x2 Matrix bezieht. Aber wie?
Weiter unten hab ich einfach mal ein Bode-Diagramm für die Resonanzfrequenz eingegeben. Brauch ich das so in der Fo

Download
 Dateiname:  Projekt_Teil2.png
 Dateigröße:  46.46 KB
 Heruntergeladen:  397 mal
 Beschreibung:

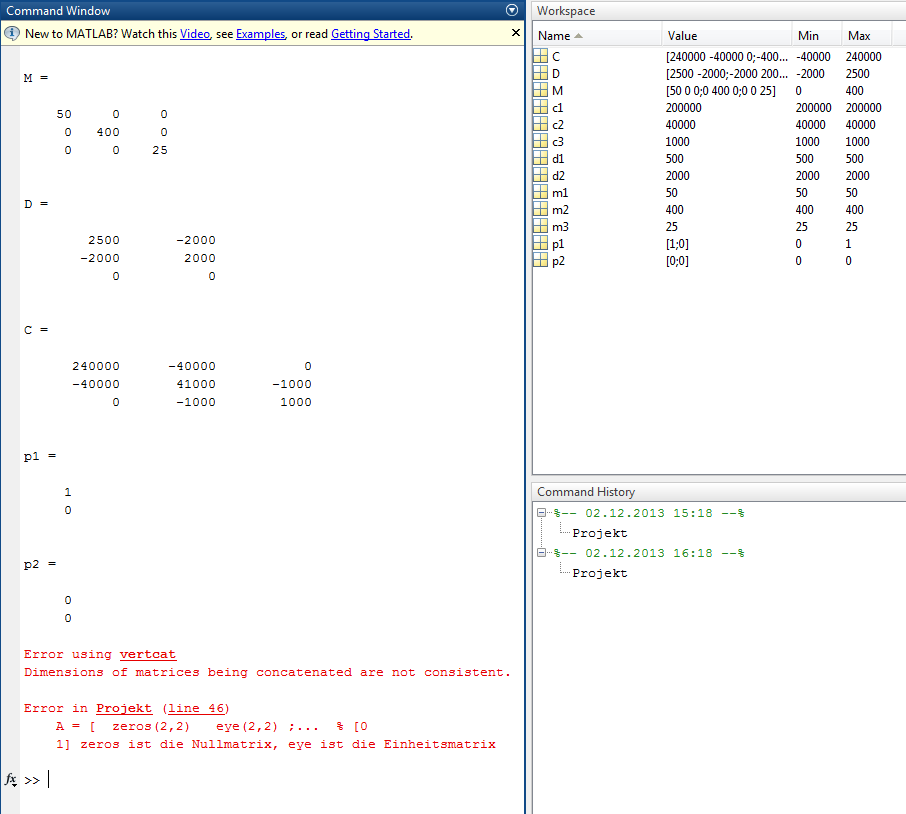

Diesen Fehler bringt mir das Programm

Download
 Dateiname:  Projekt_Teil_Command.png
 Dateigröße:  35.71 KB
 Heruntergeladen:  379 mal
Private Nachricht senden Benutzer-Profile anzeigen

reichkrystofski
Forum-Anfänger

Forum-Anfänger


Beiträge: 34
Anmeldedatum: 26.11.13
Wohnort: Biederitz
Version: 2006b 32bit, 2009b 64bit
     Beitrag Verfasst am: 02.12.2013, 23:04     Titel:
  Antworten mit Zitat
Nicht dass ich deine Frage oder die Physik hinter deinem Vorhaben verstanden hätte, aber die Fehlermeldung sagt dir eindeutig, dass die Dimensionen deiner Matrizen die du aneinanderhängen möchtest, nicht konsistent sind.
Du möchtest zwei 3x3 Matritzen an zwei 2x2 Matrizen anfügen, also eine 6 spaltige an eine 4 spaltige Matrix. Wie wärs mit

Code:

[ zeros(size(M,2)) eye(size(M,2)); usw.];

Private Nachricht senden Benutzer-Profile anzeigen

reichkrystofski
Forum-Anfänger

Forum-Anfänger


Beiträge: 34
Anmeldedatum: 26.11.13
Wohnort: Biederitz
Version: 2006b 32bit, 2009b 64bit
     Beitrag Verfasst am: 02.12.2013, 23:15     Titel:
  Antworten mit Zitat
Beim genaueren Hinsehen sah ich, dass D nur zwei Spalten hat. Das Problem bleibt das gleiche. 4 und 5 Spalten passen nicht zusammen.
Dabei stelle ich mir auch die Frage, ob deine gepostete Gleichung mathematisch richtig ist. Wie willst du das zweispaltige D mit einem 3elemente Vektor multiplizieren?
