Verfasst am: 29.09.2011, 11:13 Titel: Anpassen Achsskalierung ohne Änderung des Variablenwertes

Hallo zusammen,

Ich bin gerade dabei die Residuen einer Interpolierten Fläche bezogen auf die vorhandenen Messpunkte darzustellen, muss dazu aber die Skalierung ändern.

Die X,Y, und Z-Werte sind als mm eingelesen, um den Residuenplot anschaulicher zu gestalten, hätte ich in der Achse gerne mumeter dargestellt.

Da die Werte aber in keiner Variablen vorliegen sondern in einem fitresult-objekt gespeichert werden, weiß ich nicht wie ich ihm die Umrechnung klar machen soll.

Vielen Dank schon einmal im voraus,
Markus

Hier noch der bisherige Code des Plots:

Code:

%% Initialization.

% Convert all inputs to column vectors.
sftoolx = sftoolx(:);
sftooly = sftooly(:);
sftoolz = sftoolz(:);

%% Fit: 'cubicinterp'.
ft = 'cubicinterp';
opts = fitoptions( ft );
opts.Weights = zeros(1,0);
[fitresult, gof] = fit( [sftoolx, sftooly], sftoolz, ft, opts );

% Create a figure for the plots.
figure( 'Name', 'cubicinterp' );

% Plot fit with data.
subplot( 2, 1, 1 );
h = plot( fitresult, [sftoolx, sftooly], sftoolz );
legend( h, 'cubicinterp', 'sftoolz vs. sftoolx, sftooly', 'Location', 'NorthEast' );
% Label axes
xlabel( 'sftoolx [mm]' );
ylabel( 'sftooly [mm]' );
zlabel( 'sftoolz [mm]' );
xlim([-10 25]);
ylim([10 30]);
zlim([55 90]);
grid on

% Plot residuals.
subplot( 2, 1, 2 );
h = plot( fitresult, [sftoolx, sftooly], sftoolz, 'Style', 'Residual' );
legend( h, 'cubicinterp - residuals', 'Location', 'NorthEast' );
% Label axes
xlabel( 'sftoolx [mm]' );
ylabel( 'sftooly [mm]' );
zlabel( 'sftoolz' );
xlim([-10 25]);
ylim([10 30]);
grid on

Funktion ohne Link?


Beschreibung:

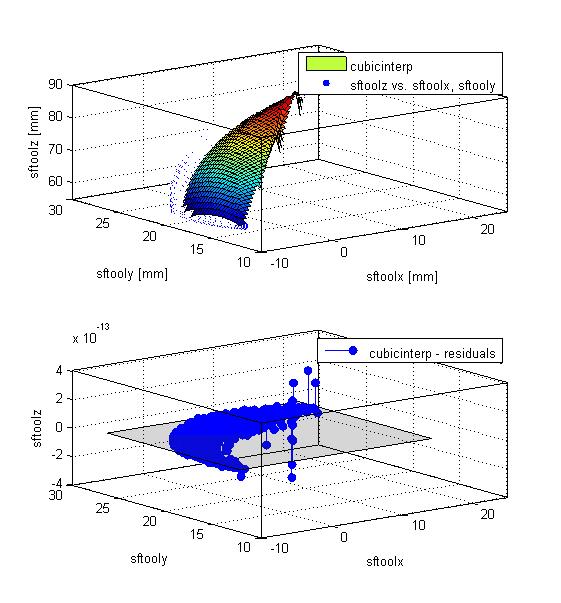

JPG des Plots

Download

Dateiname:


Dateigröße:

62.5 KB

Heruntergeladen:

664 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 29.09.2011, 15:24 Titel: Re: Anpassen Achsskalierung ohne Änderung des Variablenwert

Hallo lumpenseppal,

Ich verfüge nicht über die entsprchende Toolbox, aber ich rate mal, dass Matlab sich dabei an seine Standard-Methoden hält.

Kannst Du die Werte in "fitresult" ändern? Ist das ein Struct oder ein Objekt? Bei ersterem schaue Dir das mal im Variablen-Browser an, bei letzterem gibt es vielleicht eine passende Methode:

Code:

methods(fitresult)

Funktion ohne Link?

Eine andere Methode wäre es, auf die ZDaten des Grafik-Objekts zuzugreifen:

Code:

h = plot( fitresult, [sftoolx, sftooly], sftoolz, 'Style', 'Residual' );
ZData = get(h, 'ZData');
set(h, 'ZData', ZData * 1e6);

Funktion ohne Link?

Ob das genau so funktioniert, weiß ich nicht, da ich nicht den genauen Typ der von PLOT erzeugten Grafik kenne. Aber vielleicht bekommst Du mit etwas herumprobieren die richtige Method hin.

Gruß, Jan

lumpenseppal

Themenstarter

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 23.09.11

	Wohnort: ---

	Version: 2010a

Verfasst am: 30.09.2011, 10:32 Titel:

Wenn ich das richtig sehe erzeugt fitresult ein Objekt vom Typ sfit, bei Doppelklick im Variableneditor wird aber nichts angezeigt. Direkt darauf zugreifen ist scheinbar nicht möglich.

Dank dem Hilfetext weiß ich jetzt, dass ich mir davon zwar alles mögliche ausgeben lassen kann (Anzahl Koeff, Wert Koeff etc.), aber eben keinen direkten Zugriff auf den Wert habe. Es gibt allerdings die Möglichkeit die Residuen gesondert auszugeben und in einer neuen Variable zu speichern.

Für meinen Zweck reicht mir allerdings erstmal dein zweiter Vorschlag, das ändern nur im Plot, funktioniert tadellos Smile

Vielen Dank dafür!

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 30.09.2011, 11:12 Titel:

Hallo lumpenseppal,

Dann ist "sfit" ein Objekt. "methods(sfit)" sollte eine Liste von zur Verfügung stehenden Methoden liefern. Es kann aber gut sein, dass die berechneten Daten gekapselt sind, also nicht änderbar.

Aber wenn mein geratener Trick zur Änderung der ZData funktioniert hat, kann ich TMW ein weiteres Mal dazu beglückwünschen, dass die Funktionalität von Matlab in sich schlüssig ist. Schön!

Gruß, Jan
