Verfasst am: 16.10.2018, 12:51 Titel: Anzeigen von berechneten Werten

Hallo Leute,

ich bin ganz neu auf dem Gebiet Matlab deswegen verzeiht mir die evtl blöde/einfach Frage.

Ich habe mir ein Maxima meiner Funktion ausgerechnet und möchte dieses nun richtig in meiner Figure kennzeichnen. Allerdings weiß ich nicht genau was ich in den Befehl Text() hineinschreiben soll.

Hier mein bisheriger code

Code:

clc, clear, clf, shg
for b=0:0.01:1

x=0:0.1:1;
y=f(x);
plot(x,y);

axis([0 1 0 0.7])
title ('Betz`sche Funktion')
xlabel('Restgeschwindigkeit x = v2/v1')
ylabel('Leistungsbeiwert cP')

hold on

a=0

plot([b b], [0 1], 'g-')

xmax=fminbnd('-f(x)',a,b)

plot(xmax,f(xmax),'ob','Markersize',10)
hold off
drawnow

text(xmax,num2str(xmax))
end

hold off

Funktion ohne Link?

Mit freundlichen Grüßen

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 16.10.2018, 20:49 Titel:

Hallo,

du musst x- und y-Koordinate vor dem Text angeben. Die y-Koordinate kommt als zweites Argument von fminbnd zurück.

Code:

[xmax, ymax]=fminbnd(@(x) -f(x),a,b)
% und dann
text(xmax, ymax, num2str(xmax))

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Einsatzbereit1993

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 16.10.18

	Wohnort: ---

	Version: ---

Verfasst am: 16.10.2018, 21:53 Titel:

Also wenn ich das jetzt so mache wie du beschrieben hast passiert garnichts.
Wenn ich deinen Code

Code:

[xmax, ymax]=fminbnd(@(x) -f(x),a,b)

Funktion ohne Link?

zu diesem hier

Code:

xmax,ymax=fminbnd(@(x) -f(x),a,b)

Funktion ohne Link?

verändere, zeigt er mir zumindest den x-Wert an. Allerdings fehlt dann noch der dazugehörige y-Wert.

Optimal wäre wenn eine gestrichelte Linie auf diesem Level gezeichnet wird und die Koordinaten als Text dazugeschrieben werden

Lg

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 16.10.2018, 22:24 Titel:

Hallo,

Zitat:

Also wenn ich das jetzt so mache wie du beschrieben hast passiert garnichts.

Dass bei der Ausführung dieser Zeile gar nichts passiert, kann ich mir nicht vorstellen.

Zitat:

zeigt er mir zumindest den x-Wert an. Allerdings fehlt dann noch der dazugehörige y-Wert.

Kein Wunder, denn es wird nur das vorher vorhandene xmax angezeigt und dann das erste Rückgabeargument (eigentlich ein x-Wert) in ymax geschrieben.

Zitat:

Optimal wäre wenn eine gestrichelte Linie auf diesem Level gezeichnet wird

Etwas in der Art hast du ja schon gemacht: plot([b b], [0 1], 'g-') -- statt -, und schon hast du eine gestrichelte Linie.

Zitat:

und die Koordinaten als Text dazugeschrieben werden

Siehe erste Antwort. Wenn du mehr als nur als xmax an der Stelle stehen haben willst, musst du das entsprechend zusammensetzen.

Mangels f kann man deinen Code leider nicht ausführen und testen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Einsatzbereit1993

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 16.10.18

	Wohnort: ---

	Version: ---

Verfasst am: 16.10.2018, 22:30 Titel:

Ich weiß nicht wieso aber bei dem von dir beschriebenen Code ist tatsächlich nichts passiert bzw das Programm genauso durchgelaufen wie vorher.

Die Funktion ist wie folgt: y=0.5.*(1+x).*(1-x.^2)

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 16.10.2018, 22:37 Titel:

Hallo,

wenn ich das so laufen lasse, passiert so einiges:

Code:

clc, clear, clf, shg
f = @(x) 0.5.*(1+x).*(1-x.^2) ;
for b=0:0.01:1

x=0:0.1:1;
y=f(x);
plot(x,y);

axis([0 1 0 0.7])
title ('Betz`sche Funktion')
xlabel('Restgeschwindigkeit x = v2/v1')
ylabel('Leistungsbeiwert cP')

hold on

a=0

plot([b b], [0 1], 'g-')

[xmax, ymax]=fminbnd(@(x) -f(x),a,b)

plot(xmax,f(xmax),'ob','Markersize',10)
hold off
drawnow

text(xmax, -ymax, num2str(xmax))
end

hold off

Funktion ohne Link?

Mir ist nicht ganz klar, was nun animiert werden soll und was nicht. Ggf. musst du das hold off an eine andere Stelle setzen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Einsatzbereit1993

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 16.10.18

	Wohnort: ---

	Version: ---

Verfasst am: 16.10.2018, 22:41 Titel:

Bei mir zeigt er im plot nur die Funktion und den x Wert an und nicht den y Wert.
Irgendwas mache ich Falsch Sad

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 16.10.2018, 23:06 Titel:

Hallo,

das dritte Argument von text ist der anzuzeigende Text. Momentan steht da num2str(xmax) , also nichts von ymax - dann wird halt auch kein ymax angezeigt.

Wie gesagt:

Zitat:

Wenn du mehr als nur als xmax an der Stelle stehen haben willst, musst du das entsprechend zusammensetzen.

z.B.

Code:

['(', num2str(xmax), ',' , num2str(-ymax), ')']

Funktion ohne Link?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

Einsatzbereit1993

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 16.10.18

	Wohnort: ---

	Version: ---

Verfasst am: 17.10.2018, 14:58 Titel:

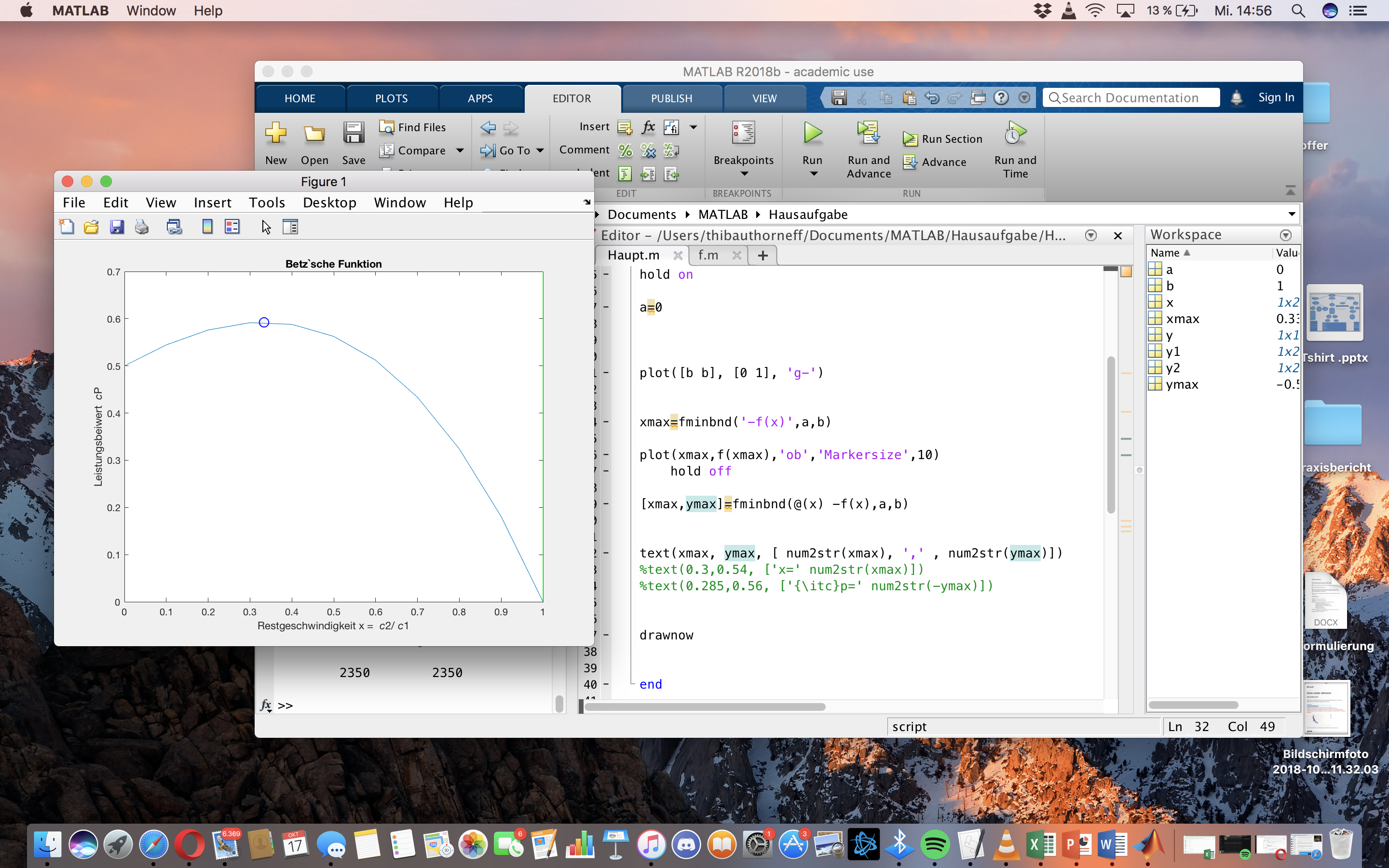

Wie du dem Bild entnehmen kannst passiert mit dem Code nichts bzw die Werte werden nicht angezeigt. Habe es jetzt anders gelöst - wie du die zwei Zeilen darunter als Kommentar sehen kannst.
Trotzdem danke

Bildschirmfoto 2018-10-17 um 14.56.39.png

Beschreibung:

Download

Dateiname:

Bildschirmfoto 2018-10-17 um 14.56.39.png

Dateigröße:

3.3 MB

Heruntergeladen:

278 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 17.10.2018, 17:35 Titel:

Hallo,

du musst den Code bitte richtig übernehmen.
Das - vor ymax ist wichtig, weil du ja -f minimierst. Ansonsten wird der Text in einen nicht sichtbaren Bereich geschrieben. Alternativ:

Code:

text(xmax, f(xmax), ...)

Funktion ohne Link?

Grüße,
Harald
