app.UIAxes vom app designer in einen Report zeichnen



boeckcro
Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 17.08.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.08.2022, 11:25     Titel: app.UIAxes vom app designer in einen Report zeichnen
  Antworten mit Zitat
Hallo,

ich habe eine web server app erstellt. Dort werden einige plots auf der gui gezeichnet
Beispiel:
plot(app.UIAxesTorque,MeasuredDatas.Timestamp,MeasuredDatas.ElmoActualTorque1,'r');
Jetzt möchte ich parallel einen eport erstellen

Wie kann ich auf den Graphen / figure / Axes zugreifen, um diese im Report wieder zu verwendet?

Irgendwie komme ich hier nicht weiter.
Hat jemand zufällig ein beispiel, wie das geht?

LG, Caro
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.090
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 18.08.2022, 17:19     Titel:
  Antworten mit Zitat
Hallo,

meine Kenntnisse von Report Generator halten sich in Grenzen, aber grundsätzlich kannst du rechts oben im App Designer sehen, wie deine Komponenten heißen.
Das Koordinatensystem anscheinend: app.UIAxesTorque

Konntest du das Problem mit der Web App vom anderen Thread zwischenzeitlich lösen?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

boeckcro
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 17.08.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.08.2022, 13:49     Titel:
  Antworten mit Zitat
Hi Harald,

das vorherige Problem konnte ich lösen, habe auch die Antwort ergänzt.

Beim anderen Problem bin ich noch dran.

Entweder kann ich den Report (per funktionsaufruf - von der App zur Matlab Ebene) erzeugen, aber dann bekomme ich das pdf nicht auf den Server gespeichert und man kann ihn nicht downloaden.
Und wenn ich den Report auf der web server Seite erzeuge, bekomme ich die Plots nicht in den Report....
Unter Kapitel per Funktionsaufruf zu erstellen, in der Hoffnung sie auf die webserver seite als return zu geben, hat auch nicht geklappt.

Bin mal gespannt, ob ich noch eine Lösung finde.

Jetzt habe ich erst mal Urlaub, vielleicht kommt mir ja da die Lösung in den Sinn.

LG, Caro
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.090
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 19.08.2022, 14:45     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Entweder kann ich den Report (per funktionsaufruf - von der App zur Matlab Ebene) erzeugen, aber dann bekomme ich das pdf nicht auf den Server gespeichert und man kann ihn nicht downloaden.
Und wenn ich den Report auf der web server Seite erzeuge, bekomme ich die Plots nicht in den Report....
Unter Kapitel per Funktionsaufruf zu erstellen, in der Hoffnung sie auf die webserver seite als return zu geben, hat auch nicht geklappt.

Für die drei Ansätze bitte jeweils Beispielcode zur Verfügung stellen und genau beschreiben, was daran nicht geklappt hat. Warum beispielsweise kann man das im ersten Ansatz nicht downloaden? Hast du es mit uiputfile versucht?

Schönen Urlaub und viele Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

boeckcro
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 17.08.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.08.2022, 15:14     Titel:
  Antworten mit Zitat
Hi Harald,

ich habe die Beispiele leider nicht einzeln abgespeichert.

if ismcc || isdeployed
makeDOMCompilable()
end

import mlreportgen.report.*

import mlreportgen.dom.*
[filename, path]= uiputfile("*.pdf");
fileSave = [path, filename];
app.showPathLabel.Text = fileSave;

%fileSave='D:\Shared\docs\UPRSapp\Simple4.pdf';
rpt = Report(fileSave,'pdf')
open(rpt)
T = Text("Hello World")
append(rpt, T);
chapt=Chapter();

append(rpt,chapt);

fig = Figure();
fig.Snapshot.Caption = '3-D shaded surface plot';
fig.Snapshot.Height = '5in';
surf(app.UIAxesCurrent,peaks);
append(rpt,fig);


%plot(gca,MeasuredDatas.Timestamp,MeasuredDatas.ElmoActualTorque1,'r',MeasuredDatas.Timestamp,MeasuredDatas.ElmoActualTorque2,'b');
%fig = Figure(gcf);
%append(chapt,fig);
%chapt=tmp4(chapt,MeasuredDatas)
append(rpt, chapt);
ch4=Chapter();
ch4.Title = sprintf('Hu');
append(rpt, ch4);
append(rpt, T);
close(rpt)

web(fileSave, '-browser');
Hier der letzte Versuch.
Wie du in den Kommentarfeldern siehst, habe ich das davor mit dem Chapter versucht.

Wenn ich den Teil mit dem Figure auskommentiere, dann wird ein pdf erzeugt, dass ich auch runter laden kann. Aber solbal ich versuche einen plot zu generieren und dann ihn in ein Kapitel einfügen will, wird das pdf nicht mehr erzeugt.

uiputfile verwende ich, das klappt eigentlich ganz gut.


An der Stelle hackt es bei mir.

LG, Caro
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.090
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 19.08.2022, 16:30     Titel:
  Antworten mit Zitat
Hallo,

ich würde den Report erst komplett auf dem Server erzeugen, dann uiputfile und copyfile verwenden. Ansonsten kann der uiputfile-Mechanismus ja nicht wissen, wann der Report abgeschlossen ist.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

boeckcro
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 8
Anmeldedatum: 17.08.22
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.09.2022, 15:03     Titel:
  Antworten mit Zitat
ich kann den report auch nicht wo anderes erstellen, sobald ich den figure befehl einsetze, kommt der Fehler, siehe Bilder

Gibt es wirklich keine Möglichkeit das zu umgehen?
Langsam gehen mir diee Ideen aus, was ich noch probieren könnte


LG, Caro

 Beschreibung:

Download

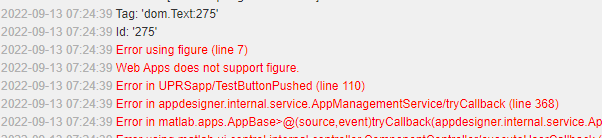

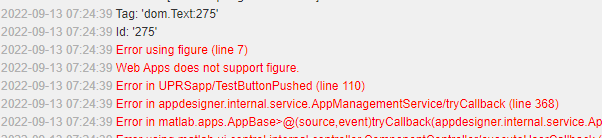

 Dateiname:  MatlabError.png
 Dateigröße:  24.51 KB
 Heruntergeladen:  8 mal
 Beschreibung:

Download

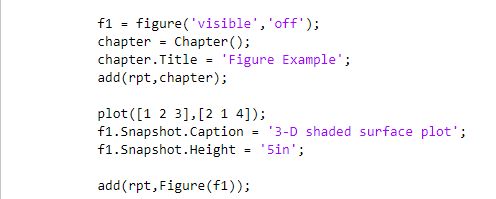

 Dateiname:  MatlabCode.png
 Dateigröße:  13.5 KB
 Heruntergeladen:  6 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.090
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 22.09.2022, 11:42     Titel:
  Antworten mit Zitat
Hallo,

man sollte beim Erstellen von Web Apps die Einschränkungen im Hinterkopf behalten:
https://www.mathworks.com/help/weba.....ported-functionality.html
Darunter ist eben, dass keine "Multi-Window Apps" unterstützt werden, man also aus der App heraus nicht figure oder uifigure aufrufen kann.

Ich meinte auch etwas anderes: den Report zunächst auf dem Server in eine Datei schreiben und dann uiputfile / copyfile:

Code:
fileSave = tempname + ".pdf";
rpt = Report(fileSave,'pdf');

% Erstellen des Reports

[filename, path]= uiputfile("*.pdf");
fileDownload = [path, filename];
copyfile(fileSave, fileDownload);


Ich bin wie gesagt kein Spezialist mit Report Generator. Wenn das nicht weiterhilft, wäre meine Empfehlung, sich an den Technischen Support von MathWorks zu wenden.

Grüße,
Harald
