Titel: Arbeitsspiele erkennen
|
 |
| |
 |
 |
Hallo,
ich bin noch relativ neu in MATLAB und habe derzeit ein Problem bei der Datenauswertung:
Ich habe den Druckverlauf eines Verbrennungsmotors in ca. 800 Zyklen gemessen. Leider steht mir zu jeder Verbrennung die gesamte Druckschleife zur Verfügung, obwohl ich eigentlich nur einen sehr bestimmten Wert brauche.
Hierzu habe ich mal ein Bild angehängt, dass die Sachlage verdeutlichen soll:

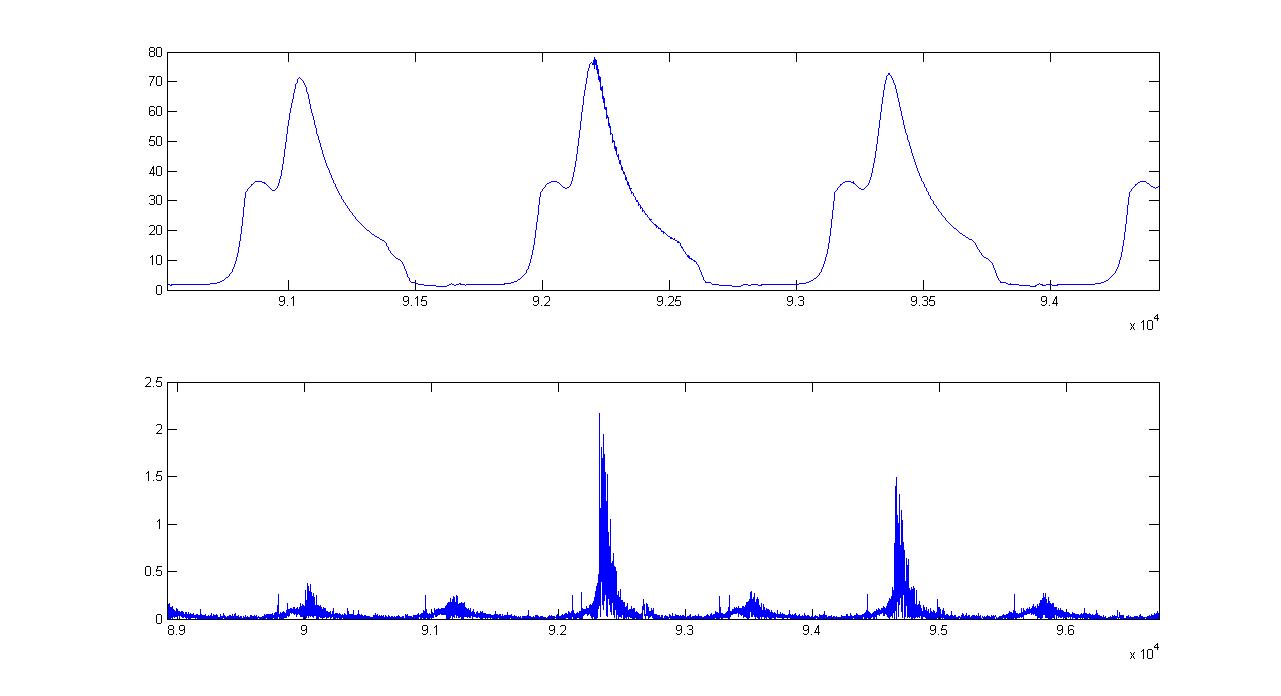

Oben sind die Druckschleifen von drei aufeinander folgenden Arbeitsspielen zu sehen. Darunter das hochpassgefilterte Drucksignale, um die für Klopfen typischen hochfrequenten Druckschwingungen zu selektieren. Was ich nun aber eigentlich nur brauch ist, für jedes Arbeitsspiel die dazugehörige maximale Amplitude. Als für Spiel 2 auf dem Bild wäre diese ca. 2,3 etc.
Leider kenne ich keine Möglichkeit, wie ich aus dem Druckverlauf die einzelnen Arbeitsspiele erkennen kann.... Ich hatte an einen Min/Max-Vergleich gedacht, jedoch weiß ich nicht wie genau ich das umsetzen soll.
Ich hoffe ihr versteht mein Problem und könnt mir eventuell weiterhelfen.
Schönen Gruß
Felix
