Titel: Aufschwingen erzeugen (Line resonance)
|
 |
Hallo,
ich arbeite zurzeit an einem Simulationsprojekt (Battery Charger). Nun würde ich gerne meine Eingangsspannung(mit AC Ripple) aufschwingen lassen, da ich einen Problemfall simulieren möchte wenn die Spannung aufschwingt. Das Aufschwingen ist in der Praxis so erklärt das der Input Filter (LC-Kreis) durch den DC/DC converter angeregt wird und somit die Spannung aufschwingt.
Ich hatte schon ein paar Ansätze mit Transferfunctions, aber das Ergebnis war nicht zufriedenstellend.
Vielleicht kann mir jemand helfen.
Danke im Voraus.
Mit freundlichen Grüßen
| Beschreibung: |
|
Download |
| Dateiname: |

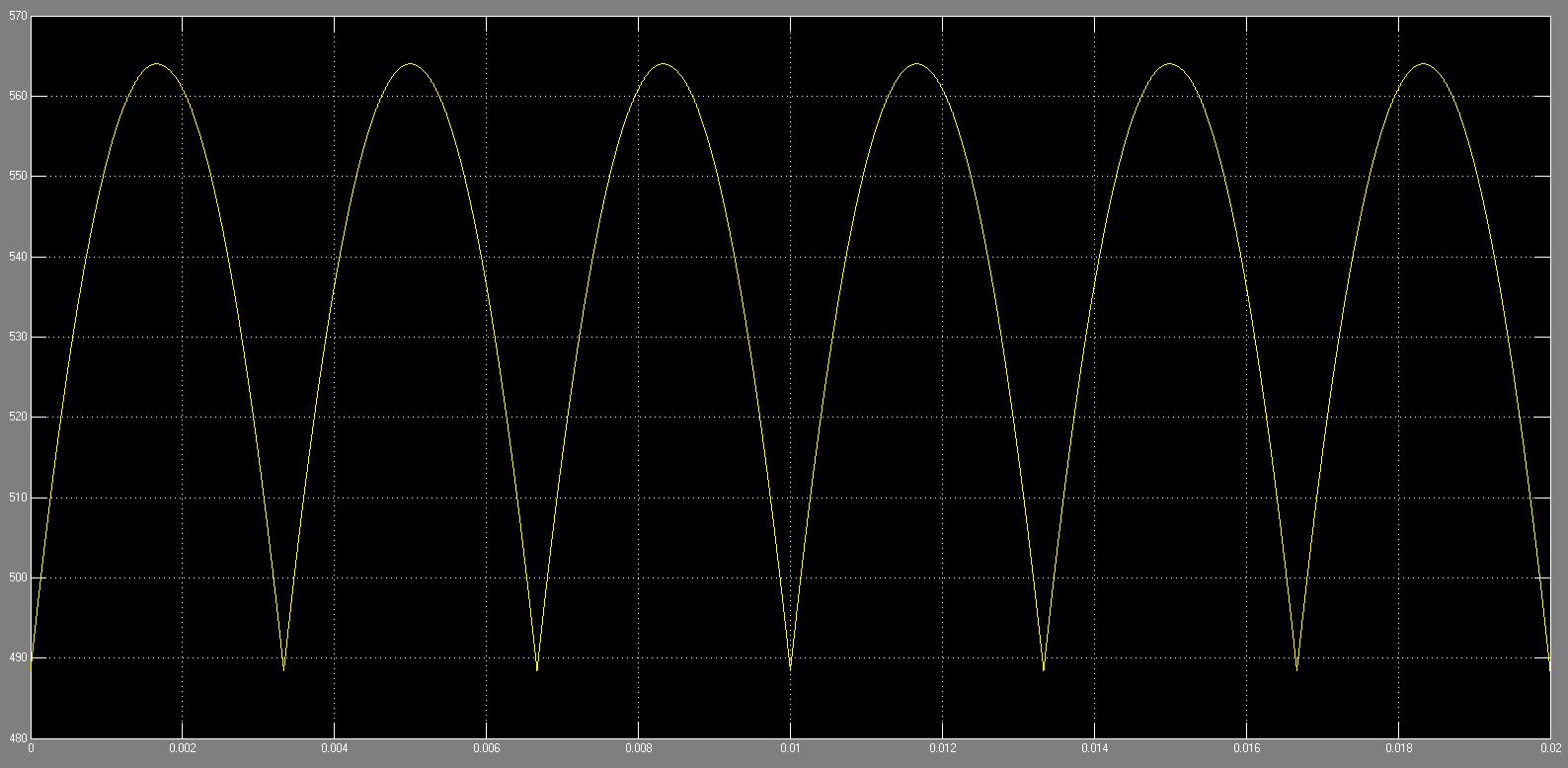

Input voltage.JPG |
| Dateigröße: |
143.22 KB |
| Heruntergeladen: |
640 mal |
|
|
|
|
|
|
| Habakuk Tibatong |
Forum-Anfänger
|
|
Beiträge: 11
|
|
|
|
Anmeldedatum: 12.02.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 08.05.2012, 15:06
Titel:
|
|
Das hört sich für mich ehrlich gesagt nach etwas an, was ich eher mit LT-Spice oder P-Spice machen würde.
Wenn Du das in Matlab machen willst musst Du ja die Differentialgleichungen zu Grunde legen, die einen Reihenschwingkreis im Zeitbereich charakterisieren. Zum Schluss willst Du ja ein Gleichungssystem lösen, welches Deine Schaltung charakterisiert. Da fällt ja dann auch die gefragte Spannung mit bei raus. Um ein Aufschwingen zu erzeugen musst Du dann an der Eingangs- und Resonanzfrequenz sowie am Innenwiderstand (!) Deiner Spannungsquelle drehen.
Aber wie gesagt: Soviel reine Elektrotechnik würde ich lieber mit einem Spice -Programm lösen!
Viele Grüße, Habakuk
|
|
|
|
|
|
|
