Aus 3D-Plot (xyz) eine 2D-Funktion (xy) erstellen



ErenTTR
Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 29.06.21
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.06.2021, 14:13     Titel: Aus 3D-Plot (xyz) eine 2D-Funktion (xy) erstellen
  Antworten mit Zitat
Hallo allerseits,

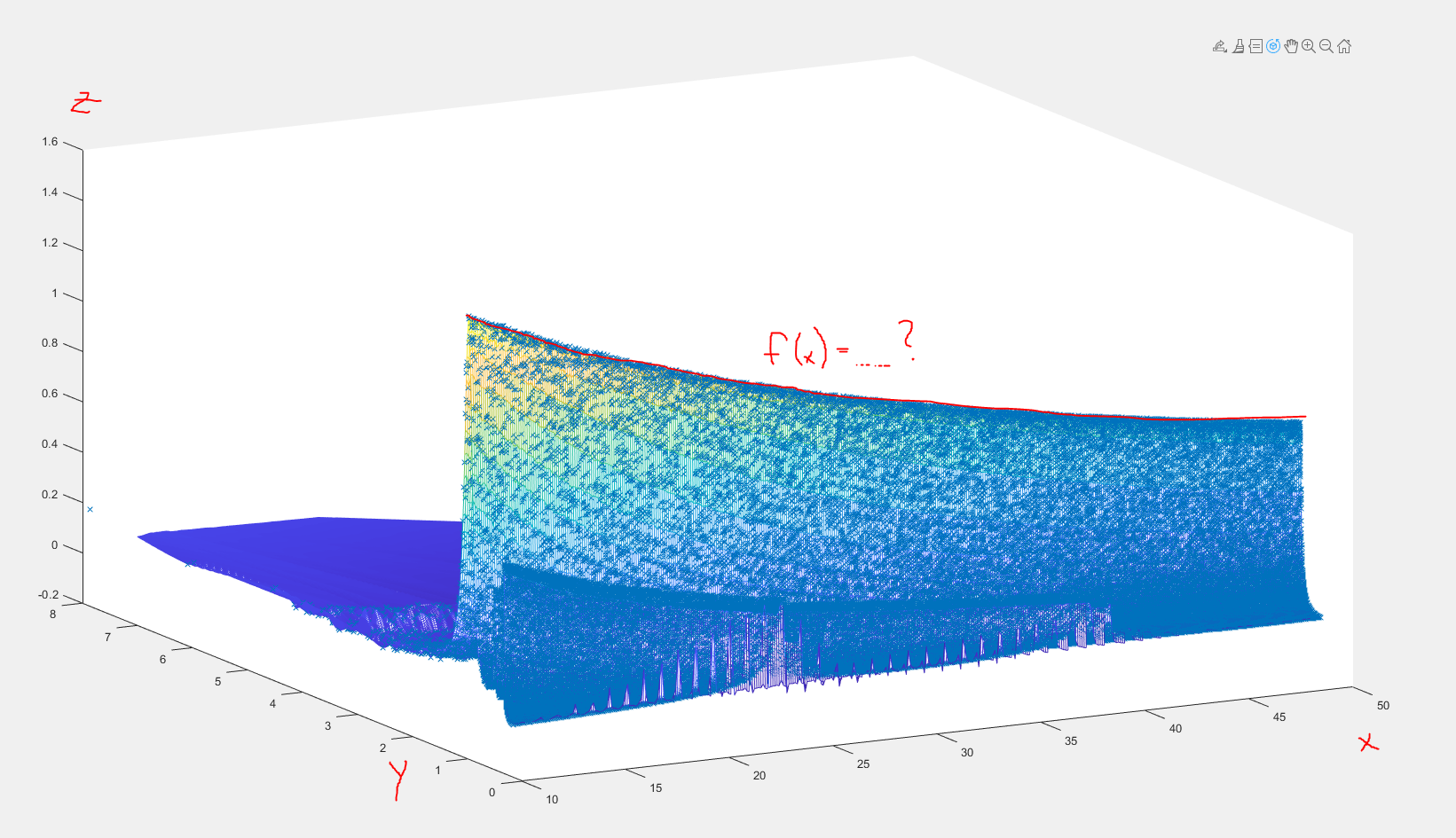

ich bin gerade an einer Arbeit und analysiere mittels Antwortspektrum die Beschleunigung von Fußgängerbrücken. Habe meinen 3D-Plot soweit erstellen können. Nun bräuchte ich eine Hilfe bzgl. der Generierung einer Funktion f(x) in der xz-Ebene aus einem 3D-Plot, das heißt das ich die im Folgenden Bild zu sehende Funktion aufstellen müsste. Weiß einer evtl. wie ich das machen könnte?

Danke schonmal

 Beschreibung:

Download
 Dateiname:  Funktion.PNG
 Dateigröße:  488.14 KB
 Heruntergeladen:  19 mal
Private Nachricht senden Benutzer-Profile anzeigen


Mmmartina
Forum-Meister

Forum-Meister


Beiträge: 745
Anmeldedatum: 30.10.12
Wohnort: hier
Version: R2020a
     Beitrag Verfasst am: 29.06.2021, 17:14     Titel:
  Antworten mit Zitat
Soweit ich das sehe, ist das das Maximum entlang x-z bzw y-z?
D.h. du könntest einfach Scheibchenweise jede x-z-Ebene (oder alternativ y-z-Ebene) zwei mal Ableiten um das absolute Maximum zu bestimmen. und diese dann entsprechend wieder zusammen setzen.
_________________

LG
Martina

"Wenn wir bedenken, daß wir alle verrückt sind, ist das Leben erklärt." (Mark Twain))
Private Nachricht senden Benutzer-Profile anzeigen

ErenTTR
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 29.06.21
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.06.2021, 20:05     Titel:
  Antworten mit Zitat
Hallo,

danke für deine Antwort. Das Maximum befindet sich in der xz-Ebene. Wie könnte ich das aber Scheibenweise ableiten?
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.244
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 29.06.2021, 22:12     Titel:
  Antworten mit Zitat
Hallo,

du willst die Kurve vermutlich nicht aus dem Plot erstellen, sondern aus den zugrundeliegenden Daten. Ich gehe zumindest davon aus, dass es Daten sind und nicht eine Funktion (im Sinne einer Formel) dahinter steckt.
Die entscheidende Frage ist dann, in welcher Form die Daten vorliegen. Sind die x- und y-Werte auf einem regelmäßigen Raster?

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

ErenTTR
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 29.06.21
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.06.2021, 22:38     Titel:
  Antworten mit Zitat
Hallo Harald,

genau ich habe mittels Berechnungen jeweils 3 Vektoren erhalten und diese dann geplottet. Die x-Achse wird durch den Vektor der Trägerlänge, die y-Achse durch den Vektor der normierten Frequenz und die z-Achse durch den Vektor der Beschleunigung abgebildet. Das sind jeweils Vektoren der Größe (1x500.000). Für jede der 500 Trägerlängen habe ich jeweils 1000 Frequenzen und Beschleunigungen berechnen lassen. Also somit insgesamt 500.000 Datenpunkte. Ich bräuchte nun von jeder Trägerlänge den Maximalwert. Und mittels dieser würde ich gerne eine Funktion erstellen auf der sicheren Seite liegend. Diese Funktion sollte dann meine in der Abbildung rot dargestellte Gerade widerspiegeln. Mit Befehlen wie max(..) um die Maximalwerte herauszubekommen, komme ich nicht weiter, da alle Maximalwerte der Träger in einem Vektor liegen. Also alle Beschleunigungen für alle Trägerlängen liegen in einem Vektor.
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 23.244
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.06.2021, 08:35     Titel:
  Antworten mit Zitat
Hallo,

wie sind die x- und y-Werte in den Vektoren "verteilt"? Gibt es da ein Schema, dass z.B. erst der x-Wert gleich bleibt, dann alle y-Werte durchlaufen werden, dann der nächste x-Wert kommt, dann wieder alle y-Werte durchlaufen werden, etc.? Dann würde es sich anbieten, die z-Werte in einer 500x1000 oder 1000x500-Matrix anzuordnen. Dann kannst du entlang der y-Richtung das Maximum nehmen und dir neben dem z-Wert auch die Position und somit den passenden y-Wert holen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen
