Verfasst am: 19.11.2022, 17:56 Titel: Ausgabe von allen Abschnitte einen bestimmten Werte

Hallo Zusammen,

ich bin neu in Matlab und ich brauche Hilfe mit paar Sachen.
ich habe ein Drucksignal, es ist ca. 5min lang. ich habe dieses Signal in 20 Abschnitte geteilt, so dass jedes Abschnitt 1,30 min ist. und der Abstand zwischen jedes Abschnitt 10s ist. (1.Abschnitt von 0 s bis 1,30 min; 2.Abschnitt von 10 s bis 1,40 min ; 3.Abschnitt von 20 s bis 1,50 min; .....usw.)
für jedes Abschnitt habe ich auch einen FFT Analyse durchgeführt.

meine Fragen sind:
1. wie kann ich im Code die Verteilung des Signals in 20 Abschnitte und die FFt und das Plotten vereinfachen
2. wie kann ich im Frequenzbereich von jedes Abschnitt zb. das 1. Wert von allen Abschnitte in einem Diagramm zeigen lassen

ich bin sehr Dankbar, falls mir jemand mir helfen kann

Liebe Gruße
Hedro

Code:

clear
clc

load p.mat

n=2^14;

p0= p.p;

p1= p0(1000:10000);
pabs1= abs(fft(p1,n));

p2= p0(2000:11000);
pabs2= abs(fft(p2,n));

p3= p0(3000:12000);
pabs3= abs(fft(p3,n));

p4= p0(4000:13000);
pabs4= abs(fft(p4,n));

p5= p0(5000:14000);
pabs5= abs(fft(p5,n));

p6= p0(6000:15000);
pabs6= abs(fft(p6,n));

p7= p0(7000:16000);
pabs7= abs(fft(p7,n));

p8= p0(8000:17000);
p2abs8= abs(fft(p8,n));

p9= p0(9000:18000);
pabs9= abs(fft(p9,n));

p10= p0(10000:19000);
pabs10= abs(fft(p10,n));

p11= p0(11000:20000);
pabs11= abs(fft(p11,n));

p12= p0(12000:21000);
pabs12= abs(fft(p12,n));

p13= p0(13000:22000);
pabs13= abs(fft(p13,n));

p14= p0(14000:23000);
pabs14= abs(fft(p14,n));

p15= p0(15000:24000);
pabs15= abs(fft(p15,n));

p16= p0(16000:25000);
pabs16= abs(fft(p16,n));

p17= p0(17000:26000);
pabs17= abs(fft(p17,n));

p18= p0(18000:27000);
pabs18= abs(fft(p18,n));

p19= p0(19000:28000);
pabs19= abs(fft(p19,n));

p20= p0(20000:29000);
pabs20= abs(fft(p20,n));

%%%%%

figure(1)

subplot(4,10,1)
plot(p1)
title ('1')
subplot(4,10,11)
plot(pabs1)
title ('1')
%axis([0 2000 0 3.5*10^4 ])

subplot(4,10,2)
plot(p2)
title ('2')
subplot(4,10,12)
plot(pabs2)
title ('2')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,3)
plot(p3)
title ('3')
subplot(4,10,13)
plot(pabs3)
title ('3')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,4)
plot(p4)
title ('4')
subplot(4,10,14)
plot(pabs4)
title ('4')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,5)
plot(p5)
title ('5')
subplot(4,10,15)
plot(pabs5)
title ('5')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,6)
plot(p6)
title ('6')
subplot(4,10,16)
plot(pabs6)
title ('6')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,7)
plot(p7)
title ('7')
subplot(4,10,17)
plot(pabs7)
title ('7')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,8)
plot(p8)
title ('8')
subplot(4,10,18)
plot(p2abs8)
title ('8')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,9)
plot(p9)
title ('9')
subplot(4,10,19)
plot(pabs9)
title ('9')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,10)
plot(p10)
title ('10')
subplot(4,10,20)
plot(pabs10)
title ('10')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,21)
plot(p11)
title ('11')
subplot(4,10,31)
plot(pabs11)
title ('11')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,22)
plot(p12)
title ('12')
subplot(4,10,32)
plot(pabs12)
title ('12')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,23)
plot(p13)
title ('13')
subplot(4,10,33)
plot(pabs13)
title ('13')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,24)
plot(p14)
title ('14')
subplot(4,10,34)
plot(pabs14)
title ('14')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,25)
plot(p15)
title ('15')
subplot(4,10,35)
plot(pabs15)
title ('15')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,26)
plot(p16)
title ('16')
subplot(4,10,36)
plot(pabs16)
title ('16')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,27)
plot(p17)
title ('17')
subplot(4,10,37)
plot(pabs17)
title ('17')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,28)
plot(p18)
title ('18')
subplot(4,10,38)
plot(pabs18)
title ('18')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,29)
plot(p19)
title ('19')
subplot(4,10,39)
plot(pabs19)
title ('19')
axis([0 2000 0 3.5*10^4 ])

subplot(4,10,30)
plot(p20)
title ('20')
subplot(4,10,40)
plot(pabs20)
title ('20')
axis([0 2000 0 3.5*10^4 ])

sgtitle('druck änderung');

Funktion ohne Link?

p.mat

Beschreibung:

Download

Dateiname:

p.mat

Dateigröße:

35.86 KB

Heruntergeladen:

113 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.11.2022, 19:00 Titel:

Hallo,

zur ersten Frage: Variablen nicht durchnumerieren, sondern Matrizen oder Cell Arrays in einer for-Schleife verwenden.

Der erste Teil dürfte sein:

Code:

pCell = cell(1,20);
pabsCell = cell(1,20);
for k = 1:20
pCell{k} = p0(k*1000:k*1000+9000);
pabsCell{k} = abs(fft(pCell{k},n));
end

Funktion ohne Link?

Bei den ersten Schritten kann auch das MATLAB Onramp recht hilfreich sein.
https://www.mathworks.com/learn/tutorials/matlab-onramp.html

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

hedro1234

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 19.11.2022, 23:40 Titel:

hallo Harald,

vielen dank für deine Hilfe und den Kurs in dem Link kann mir auf jeden fall helfen.

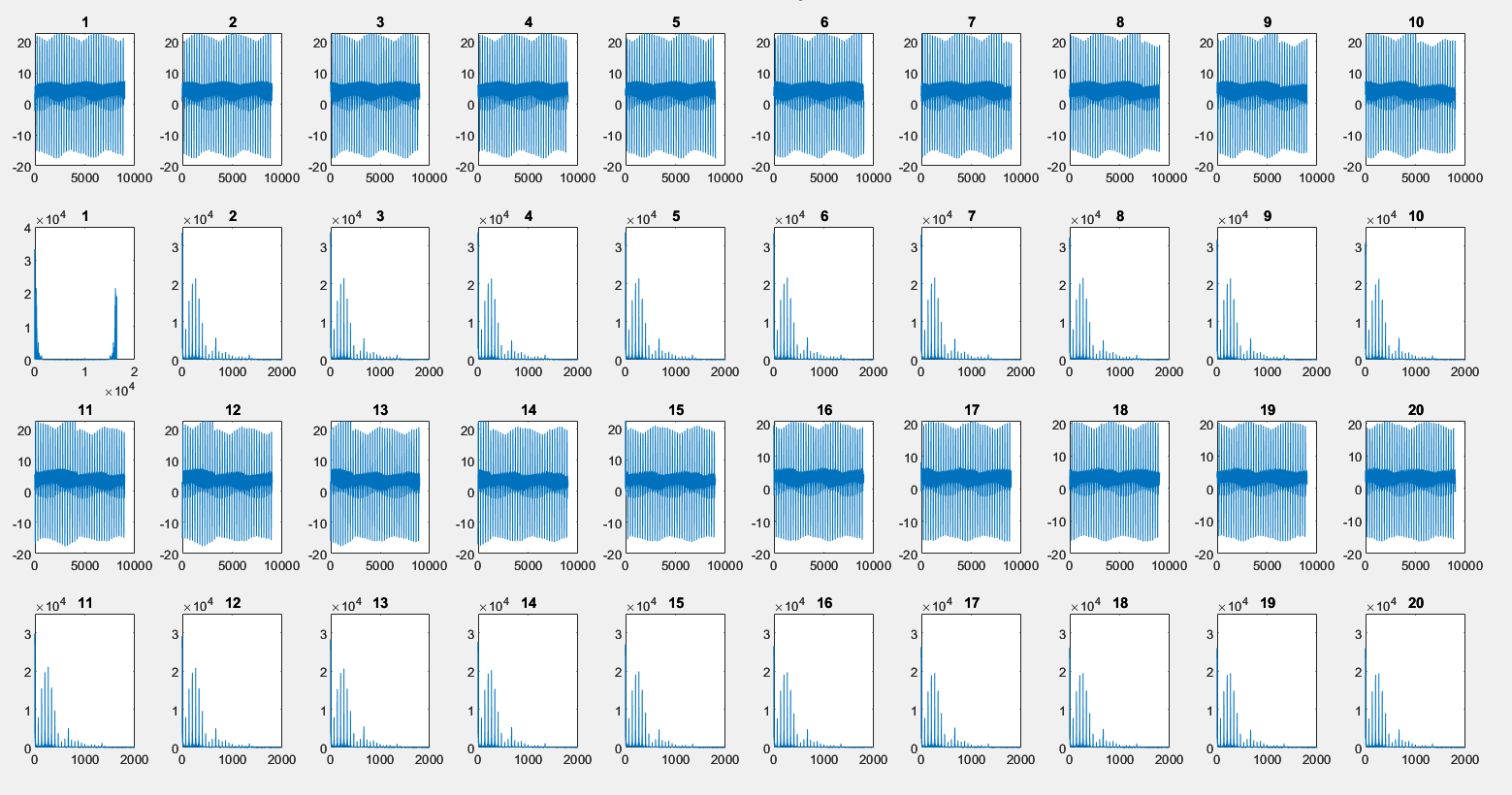

aber wie kann ich das plotten von alle Signale in einem Figur zeigen. ich meine zb. 1. Abschnitt von pCell und pabsCell untereinander erstellen. wie in dem Bild im Anhang

Liebe Grüße

Code:

clear
clc

load p.mat

n=2^14;
%%tiefpass
tf=ones(1,9)/9;

p= p.p;
p0= conv(p,tf,'same');

pCell = cell(1,20);
pabsCell = cell(1,20);
for k = 1:20
pCell{k} = p0(k*1000:k*1000+9000);
pabsCell{k} = abs(fft(pCell{k},n));
end

figure(1)
hold on;
cellfun(@plot,pCell);

figure(2)
hold on;
cellfun(@plot,pabsCell);

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

146.36 KB

Heruntergeladen:

101 mal

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 20.11.2022, 00:03 Titel:

Hallo,

auch das plotten würde ich in einer for-Schleife machen, der Einfachheit halber eine für jede Zeile im Plot.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

hedro123

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 20.11.2022, 02:24 Titel:

hallo,

ich habe es nur geschafft, bei verschiede Figure zu plotten

Code:

figure (1)
for c = 1:length(pCell)
subplot(2,10,c)
plot(pCell{c})
hold on
end

figure (2)
for c = 1:length(pabsCell)
subplot(2,10,c)
plot(pabsCell{c})
hold on
end

Funktion ohne Link?

Harald

Forum-Meister


	Beiträge: 24.448

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 20.11.2022, 08:52 Titel:

Hallo,

Code:

figure
for c = 1:length(pCell)
subplot(4,10,c)
plot(pCell{c})
subplot(4,10,c+20)
plot(pabsCell{c})
end
