Verfasst am: 24.10.2011, 17:28 Titel: automatischer speicher eines plotes fehlgeschlagen

hallo zusammen,

ich hätte eine wichtige Frage:
ich möchte mir gerne einen plot völlig automatisch abspeichern!
Völlig automatisch ist mir von besonderer Bedeutung da ich demnächst Grafiken für ca. 2000 Dateien erstellen möchte und diese ebenfalls abspeichern möchte ohne dies per Hand zu machen.
Als Übung habe ich es mal für eine Datei ausprobiert:
Mein Skript sieht wie folgt aus:

Code:

[time vel std number]=textread(['vel_o_5_700_y5_z75.txt'],'%f%f%f%f','delimiter','\t','headerlines',1);

subplot(3,1,1), plot(time, vel);
title('vel o5 700 y5 z75')
axis([0 3700 0 500])
ylabel('vel')
subplot(3,1,2), plot(time, number);
axis([0 3700 0 70])
ylabel('number')
subplot(3,1,3), plot(time, std);
ylabel('rms')
axis([0 3700 0 50])
xlabel('time')

Funktion ohne Link?

Code:

[file,pfad] = uiputfile( {'vel_o_5_700_y5_z75' '.pdf'}, 'X:\Spray\TMFB\Messtechniken\SA_Waldemar\Ergebnisse\kalibriert_timestep_90_grafik\');
saveas(gcf, fullfile(pfad,file),'pdf');

Funktion ohne Link?

Allerdings klappt das nicht ganz da ich zum einen dazu aufgerufen werde den Dateinamen einzugeben und zum anderen klappt mit dem pfad etwas nicht!ich möchte ja gern die Datei in

Code:

X:\Spray\TMFB\Messtechniken\SA_Waldemar\Ergebnisse\kalibriert_timestep_90_grafik\

Funktion ohne Link?

einfügen. Geöffnet wird aber

Code:

X:\Spray\TMFB\Messtechniken\SA_Waldemar\Ergebnisse\kalibriert_timestep_90

Funktion ohne Link?

!
Vielleicht hat es was mit dem aktuellen Ordner zu tun?
aktueller Ordner:

Code:

X:\Spray\TMFB\Messtechniken\SA_Waldemar\Ergebnisse\kalibriert_timestep_90

Funktion ohne Link?

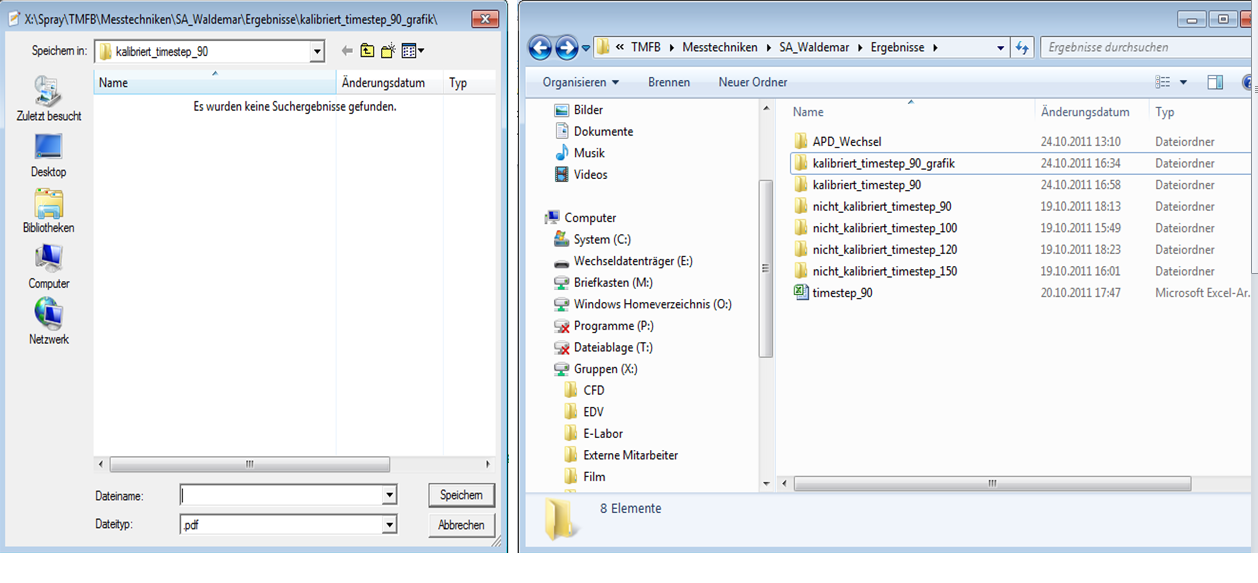

Zusätzlich schicke ich euch mal ein Screenshot des ungewollten Speicherortes (links) und die Hierarchie meiner Ordner (rechts) damit ihr mein Problem besser versteht!

Vielleicht könnt ihr mir ja helfen-dankbar wäre ich auf jeden fall!

MfG,

Waldi


Beschreibung:

Download

Dateiname:


Dateigröße:

227.44 KB

Heruntergeladen:

378 mal

_________________

Im "ich brauch Hilfe"-Status

Harald

Forum-Meister


	Beiträge: 24.499

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 24.10.2011, 18:33 Titel:

Hallo,

du kannst file und path bei dem saveas-Befehl ja auch selbst angeben.
path sollte klar sein, und file könntest du in Abhängigkeit vom Namen der eingelesenen Datei definieren.

Weitere Empfehlungen für die 2000 Dateien:
- Mit DIR eine Liste der Dateien zusammenstellen
- Damit die Figures nicht alle gerendert werden:

Code:

figure('Visible', 'off')

Funktion ohne Link?

Grüße,
Harald

Waldemar

Themenstarter

Forum-Century


	Beiträge: 100

	Anmeldedatum: 14.10.11

	Wohnort: Neuss

	Version: R2011b

Verfasst am: 25.10.2011, 11:09 Titel:

hallo zusammen,
hallo harald,

habe gestern nach dem ich hier meine frage hineingestellt habe weiter probiert und bin dann anderweitig zum ziel gekommen (zumindest fast)!
und zwar konnte ich mit:

Code:

print('-dpdf', betriebspunkt)

Funktion ohne Link?

alle in der schleife erzeugten plots automatisch in den aktuellen ordner speichern! zwar musste ich danach alle datei noch umordnen was ja nicht viel arbeitet macht!

...aus interesse:
gibt es denn eine mgl.keit den gewünschten speicherort zu bestimmen (in kombination mit print('.....))?

desweiteren habe ich auch deinen rat befolgt und

Code:

figure('Visible', 'off')

Funktion ohne Link?

genutzt!zumindest beim zweiten mal! Wink

am ende nochmal mein ganzes skript falls jemand ein identisches problem hat:

Code:

list_all=dir;
list_all=list_all(~ismember({list_all.name},{'.','..'}));
dir_all={list_all.name};
length_list_all=length(list_all);

for i=1:length_list_all

[time vel rms number]=textread(list_all(i).name,'%f%f%f%f','delimiter','\t','headerlines',1);

dir_all_i=char(dir_all(i));

length_dir_all_i=length(dir_all_i);

if length_dir_all_i==24

z_position=dir_all_i(16:20);

elseif length_dir_all_i==23

z_position=dir_all_i(16:19);

elseif length_dir_all_i==22

z_position=dir_all_i(16:18);

else

z_position=dir_all_i(16:17);

end

y_position=dir_all_i(13:14);
stoff_press=dir_all_i(5:11);
betriebspunkt=strcat(stoff_press, y_position, z_position);

figure('Visible', 'off');
subplot(3,1,1), plot(time, vel);
title(betriebspunkt)
axis([0 3700 0 500])
ylabel('vel')
grid on
subplot(3,1,2), plot(time, number);
axis([0 3700 0 70])
ylabel('number')
grid on
subplot(3,1,3), plot(time, rms);
ylabel('rms')
axis([0 3700 0 50])
xlabel('time')
grid on

% print -dpdf 'vel_o_5_700_y5_z75' für einzelne!
print('-dpdf', betriebspunkt) %für schleife

% [file,pfad] = uiputfile( 'vel_o_5_700_y5_z75.pdf', 'X:\Spray\TMFB\Messtechniken\SA_Waldemar\Ergebnisse\kalibriert_timestep_90_grafik\');
% saveas(gcf, fullfile(pfad,file),'pdf'); %komplette GUI speichern

end

Funktion ohne Link?

vielen dank an dich harald für die schnelle antwort!

mfg, waldemar
_________________

Im "ich brauch Hilfe"-Status

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 25.10.2011, 11:44 Titel:

Hallo Waldemar,

Code:

print('-dpdf', fullfile(pathname, betriebspunkt));

Funktion ohne Link?

Noch ein paar Tricks:

Code:

dir_all_i = char(dir_all(i));
% Schneller:
dir_all_i = dir_all{i};

length_dir_all_i = length(dir_all_i);
if length_dir_all_i == 24
z_position=dir_all_i(16:20);
...
% einfacher ohne IF:
z_position=dir_all_i(16:length_dir_all_i - 4);

Funktion ohne Link?

Das Öffnen einer neuen FIGURE und das Erstellen der 3 AXES benötigt viel Zeit. Du könntest auch die eine FIGURE immer offen halten und nur das LINE-Objekt erneuern, das mit PLOT erzeugt wird:

Code:

FigH = figure;
Axes3H = subplot(3,1,1);
set(Axes3H, 'XLim', [0, 3700], 'YLim', [0, 500], ...
'XGrid', 'on', 'YGrid', 'on', ...
'NextPlot', 'replace');
ylabel('vel');

Axes2H = subplot(3,1,2);
set(Axes2H, 'XLim', [0, 3700], 'YLim', [0, 70], ...
'XGrid', 'on', 'YGrid', 'on', ...
'NextPlot', 'replace');
ylabel('number')

Axes1H = subplot(3,1,1);
set(Axes1H, 'XLim', [0 3700], 'YLim', [0 50], ...
'XGrid', 'on', 'YGrid', 'on', ...
'NextPlot', 'replace');
xlabel('time')

for i=1:length_list_all
[...]
plot(time, vel, 'Parent', Axes3H);
plot(time, number, 'Parent', Axes2H);
plot(time, rms, 'Parent', Axes1H);
[...]
end

Funktion ohne Link?

Beim automatischen Erzeugen von 2000 Grafiken ist das nicht soo wichtig, da es egal ist, ob die Pause für einen Kaffee reicht, oder noch für ein Stück Kuchen dazu. Wichtig wird das, wenn der Nutzer vor dem Rechner wartet, da dann alles über 5 Sekunden Stress bedeutet. Oder wenn man 100.000 Grafiken erzeugen muss und der Java-Heap-Speicher voll läuft, da das Löschen eine FIGURE den Speicher nicht sofort wieder freigibt.

Man könnte auch noch einen Schritt weiter gehen und sich direkt die Handles der LINE-Objekte merken und nur diese per "set(Line1H, 'YData', vel)" updaten. Bei Echtzeit-Anwendungen wäre das die beste Idee.

Gruß, Jan

Waldemar

Themenstarter

Forum-Century


	Beiträge: 100

	Anmeldedatum: 14.10.11

	Wohnort: Neuss

	Version: R2011b

Verfasst am: 25.10.2011, 12:09 Titel:

hallo jan,

vielen dank.
für einen anfänger (wie ich es ja bin) sind solche tipps und hinweise von immenser bedeutung (für mich auf jeden fall) da das analysieren eines zweiten lsg.weges vieles neues offenbart!

werd die tipps gleich mal einbauen!

vielen dank an dich/euch!

mfg,
waldemar
