Verfasst am: 04.07.2016, 11:01 Titel: axes

Hallo Leute,

ich habe Daten aus zwei Kanälen, diese Daten möchte ich einmal getrennt in zwei axes plotten und auch parallel dazu die beide Kurven in einem Grafik darstellen.

function kanal5_Callback(hObject, eventdata, handles)
a=plot(KN5_x,KN5_y)

xlim([0.1, 0.5])
ylim([-1,1.5])

set(a,'Linewidth',0.1,'Color','cyan')

axes(handles.knalle)
axes(handles.eins)

guidata(hObject,handles)

function kanal6_Callback(hObject, eventdata, handles)

b=plot(KN6_x,KN6_y)

xlim([0.1, 0.5])
ylim([-1,1.5])

set(b,'Linewidth',0.1,'Color','red')

axes(handles.knalle)
axes(handles.zwei)

guidata(hObject,handles)

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 04.07.2016, 11:06 Titel:

Hallo,

und wo liegt nun das Problem?

Bei Plots in GUIs würde ich immer das Koordinatensystem beim plot-Befehl angeben, also z.B.:

Code:

b=plot(handles.eins, KN6_x,KN6_y)

Funktion ohne Link?

Grüße,
Harald

h.eser

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 27.06.16

	Wohnort: ---

	Version: ---

Verfasst am: 04.07.2016, 11:15 Titel:

Das ist Problem ist:

ich möchte diese beiden Kurven einmal in Kanal5 und in Kanal6 separat darstellen, sobald ich die beiden aktiviere.

Desweiteren möchte ich bei der Aktivierung, das beide Kurven gleichzeitig auf dem großen Oberfäche dargestellt wird.

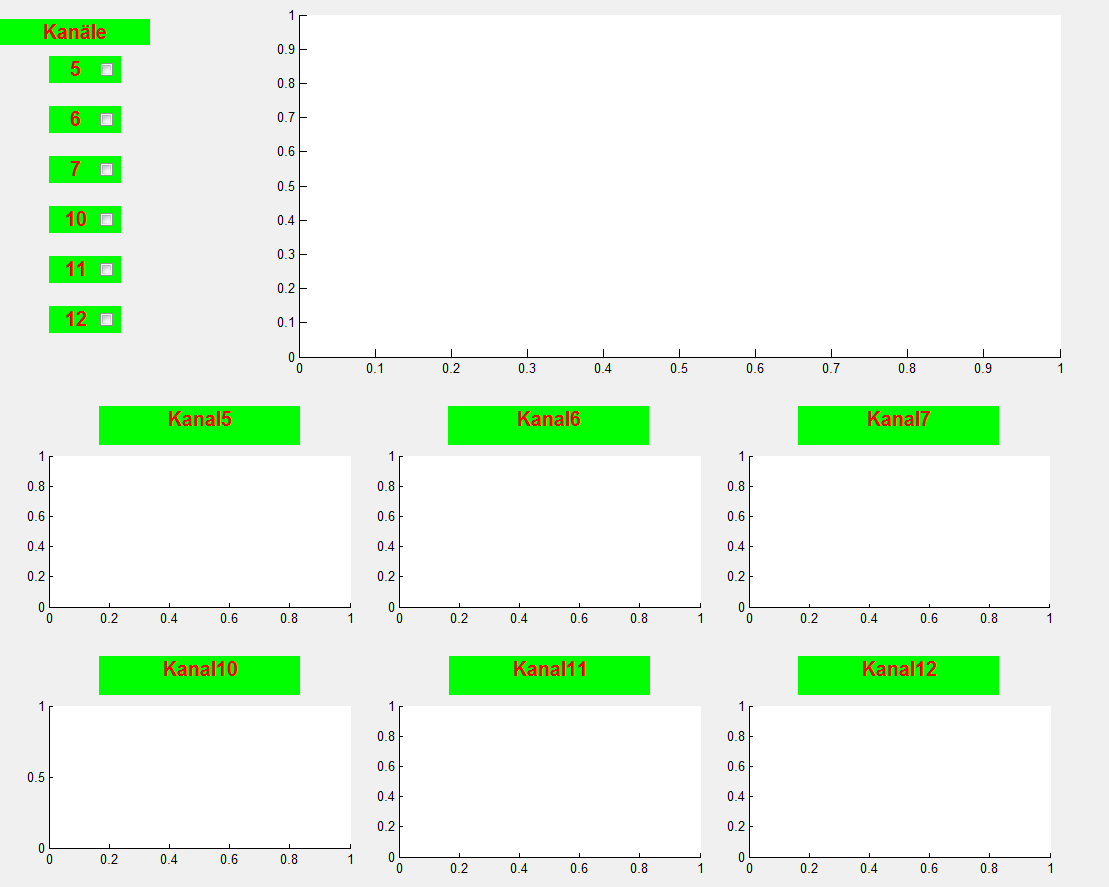

Im Anhang ist meine Benutzeroberfläche dargestellt.


Beschreibung:

Download

Dateiname:


Dateigröße:

28.51 KB

Heruntergeladen:

285 mal

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 04.07.2016, 12:38 Titel:

Hallo,

und was klappt daran nicht?
Hast du meinen Vorschlag versucht?
Was sind eins und zwei in der Oberfläche?

Am einfachsten wäre es, wenn du den Code deiner Oberfläche sowie das .fig zur Verfügung stellst.

Grüße,
Harald

h.eser

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 27.06.16

	Wohnort: ---

	Version: ---

Verfasst am: 04.07.2016, 12:45 Titel:

Habe die beiden Datein jetzt hochgeladen

KN_analyze.m

Beschreibung:

Download

Dateiname:

KN_analyze.m

Dateigröße:

4.47 KB

Heruntergeladen:

268 mal

KN_analyze.fig

Beschreibung:

Download

Dateiname:

KN_analyze.fig

Dateigröße:

18.45 KB

Heruntergeladen:

273 mal

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 04.07.2016, 12:51 Titel:

Hallo,

aufgrund fehlender Daten kann ich den Code nicht ausprobieren.
Aufeinanderfolgende axes-Befehle sind jedoch sinnlos, da immer nur ein Koordinatensystem aktiv ist.

Ich kann dir nur empfehlen, meine Anregungen auszuprobieren. Das sollte etwa so aussehen:

Code:

plot(handles.kanal5, KN5_x,KN5_y,'Linewidth',1,'Color','cyan')
plot(handles.knalle, KN5_x,KN5_y,'Linewidth',1,'Color','cyan')

Funktion ohne Link?

Grüße,
Harald
