axis - Achseneinteilung bei Zeitangaben

longi

Forum-Anfänger


	Beiträge: 40

	Anmeldedatum: 12.08.11

	Wohnort: Schwerin

	Version: R2007b

Verfasst am: 01.10.2011, 15:26 Titel: axis - Achseneinteilung bei Zeitangaben

Hallo,

ich habe beim axis Object ein Bild eingefügt:

Code:

fotovariable=imread('Pfenning.jpg'); % Foto einlesen
handles.bild=image(fotovariable);
set(gca,'XTick',[]); % keine Achsenbezeichnung
set(gca,'YTick',[]);
axis([0 800 120 500]);

Funktion ohne Link?

Beim Klick auf nen Button wird eine Berechnung durchgeführt und grafisch in diesem axis Object ausgegeben werden. (Bild verschwindet) Der Graph ist allerdings nicht richtig dargestellt weil die Einteilung der y-Achse nicht richtig ist.

Code:

axis([0 Anzahl ymin ymax]);

Funktion ohne Link?

Die Zeiten der y-Achse liegen im Format 'HH:MM' dar. Kann mir jemand helfen, wie ich die Einteilung richtig vornehme ?

Code:

set(gca,'XTick',1:2:Anzahl)

hold on
plot(datenum((Fahrzeit),'HH:MM'),'k')
line(xlim,[mittel,mittel],'color','r')
hold off

axis([0 Anzahl ymin ymax]);
datetick('y','HH:MM')
legend('Fahrzeit','durchschnittl. Fahrzeit');
xlabel('Tournummer');
ylabel('Zeit in hh:mm');

Funktion ohne Link?

Vielen Dank !

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 01.10.2011, 16:24 Titel: Re: axis - Achseneinteilung bei Zeitangaben

Hallo longi,

Hilft Dir "axes tight" weiter?

Gruß, Jan

longi

Themenstarter

Forum-Anfänger


	Beiträge: 40

	Anmeldedatum: 12.08.11

	Wohnort: Schwerin

	Version: R2007b

Verfasst am: 02.10.2011, 12:14 Titel:

Mmh...weiß nicht so recht wie ich das anwenden soll.

Code:

??? Error using ==> axes
Value must be a handle.

Funktion ohne Link?

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 02.10.2011, 19:08 Titel:

Hallo longi,

Sorry, Tippfehler:

Code:

axis tight % nicht axes

Funktion ohne Link?

Gruß, Jan

Zuletzt bearbeitet von Jan S am 03.10.2011, 16:18, insgesamt einmal bearbeitet

longi

Themenstarter

Forum-Anfänger


	Beiträge: 40

	Anmeldedatum: 12.08.11

	Wohnort: Schwerin

	Version: R2007b

Verfasst am: 03.10.2011, 11:48 Titel:

Nee funktioniert auch nicht. Der Graph wird immer noch nicht richtig gezeichnet.
Das Problem ist echt die Einteilung der Y-Achse.

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 03.10.2011, 16:20 Titel:

Hallo longi,

Dann verstehe ich das Problem noch nicht. Kannst Du entweder Beispiel-Daten posten, so dass wir Deinen Code laufen lassen können, oder zwei Bilder posten: a) wie es zur Zeit aussieht, b) wie es aussehen soll?

Gruß, Jan

longi

Themenstarter

Forum-Anfänger


	Beiträge: 40

	Anmeldedatum: 12.08.11

	Wohnort: Schwerin

	Version: R2007b

Verfasst am: 03.10.2011, 17:51 Titel:

Hy,

finde ich schön dass du mir hilfst.

Tab1.xls

Beschreibung:

Daten

Download

Dateiname:

Tab1.xls

Dateigröße:

22 KB

Heruntergeladen:

393 mal


Beschreibung:

Startbild

Download

Dateiname:


Dateigröße:

55.16 KB

Heruntergeladen:

616 mal

daim.m

Beschreibung:

M-file

Download

Dateiname:

daim.m

Dateigröße:

7.01 KB

Heruntergeladen:

314 mal

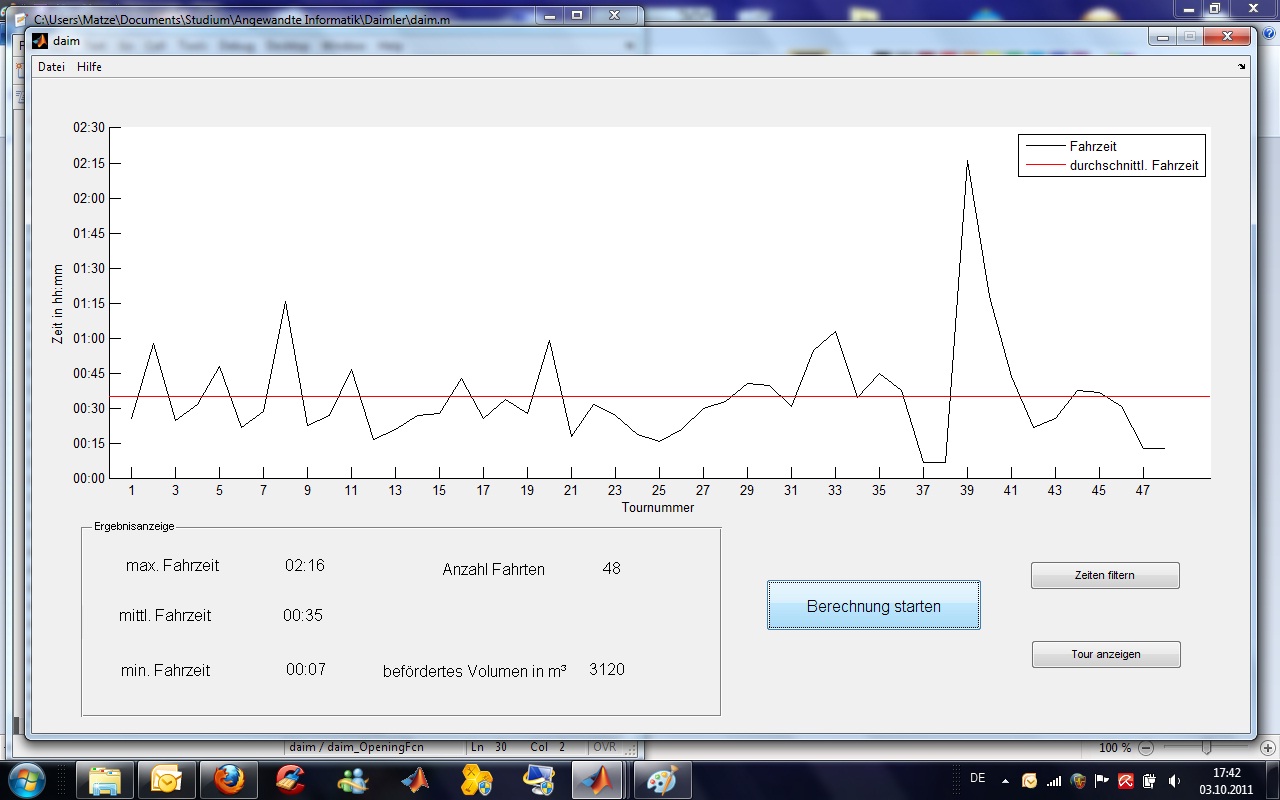

Beschreibung:

Graph

Download

Dateiname:


Dateigröße:

159.23 KB

Heruntergeladen:

530 mal

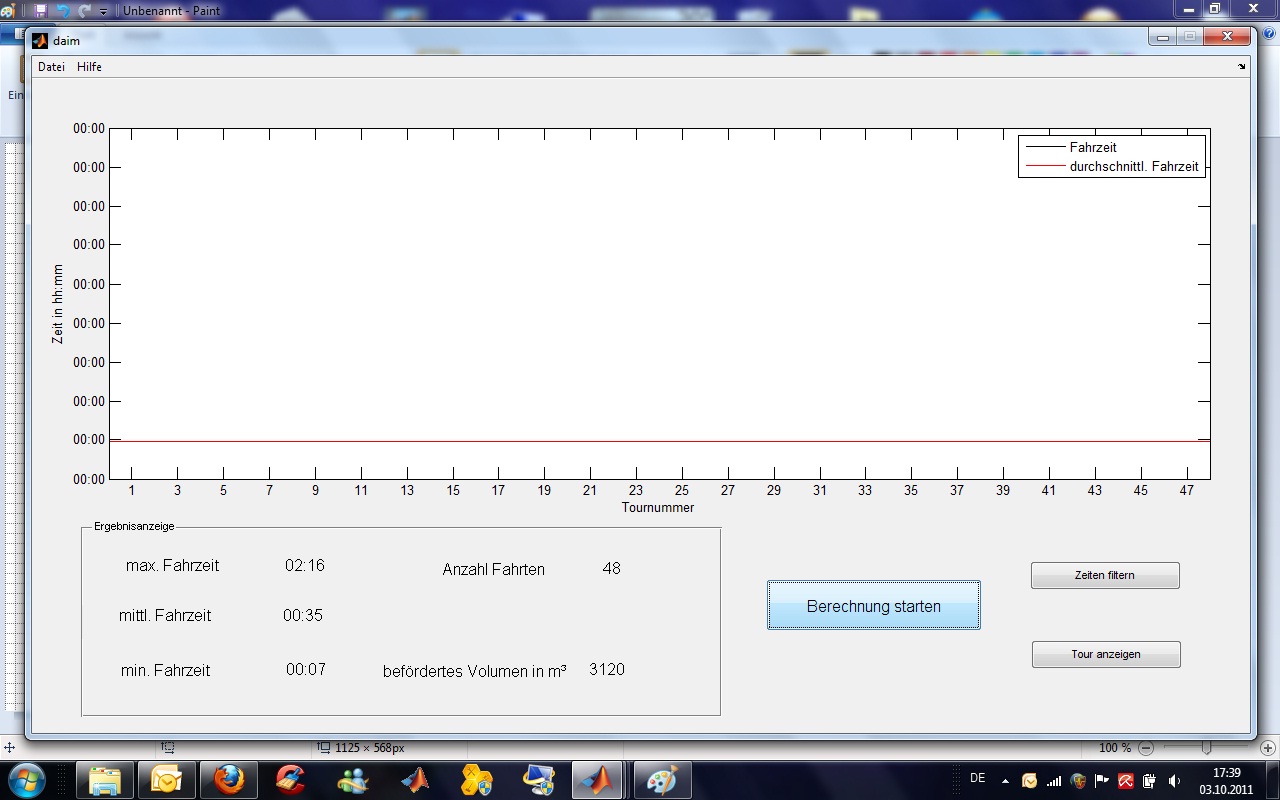

Beschreibung:

Graph

Download

Dateiname:


Dateigröße:

174.54 KB

Heruntergeladen:

499 mal

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 03.10.2011, 18:31 Titel:

Das Problem liegt vermutlich in der Variable Fahrzeit...was ist das denn für ein Datentyp? Es sollte als cell vorliegen.

Folgendes Bsp funktioniert...

Code:

Fahrzeit = datestr({'00:14','01:26'}, 'HH:MM');
plot(datenum(Fahrzeit,'HH:MM'),'k')
datetick('y')

Funktion ohne Link?

Mit einem Chararray (1:10) geht es jedoch nicht...es wird nichts dargestellt.

Code:

Fahrzeit = datestr(['00:14','01:26'], 'HH:MM');

Funktion ohne Link?

es muss dann eine Matrix (2:5) sein:

Code:

Fahrzeit = datestr(['00:14';'01:26'], 'HH:MM');

Funktion ohne Link?

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 04.10.2011, 11:00 Titel:

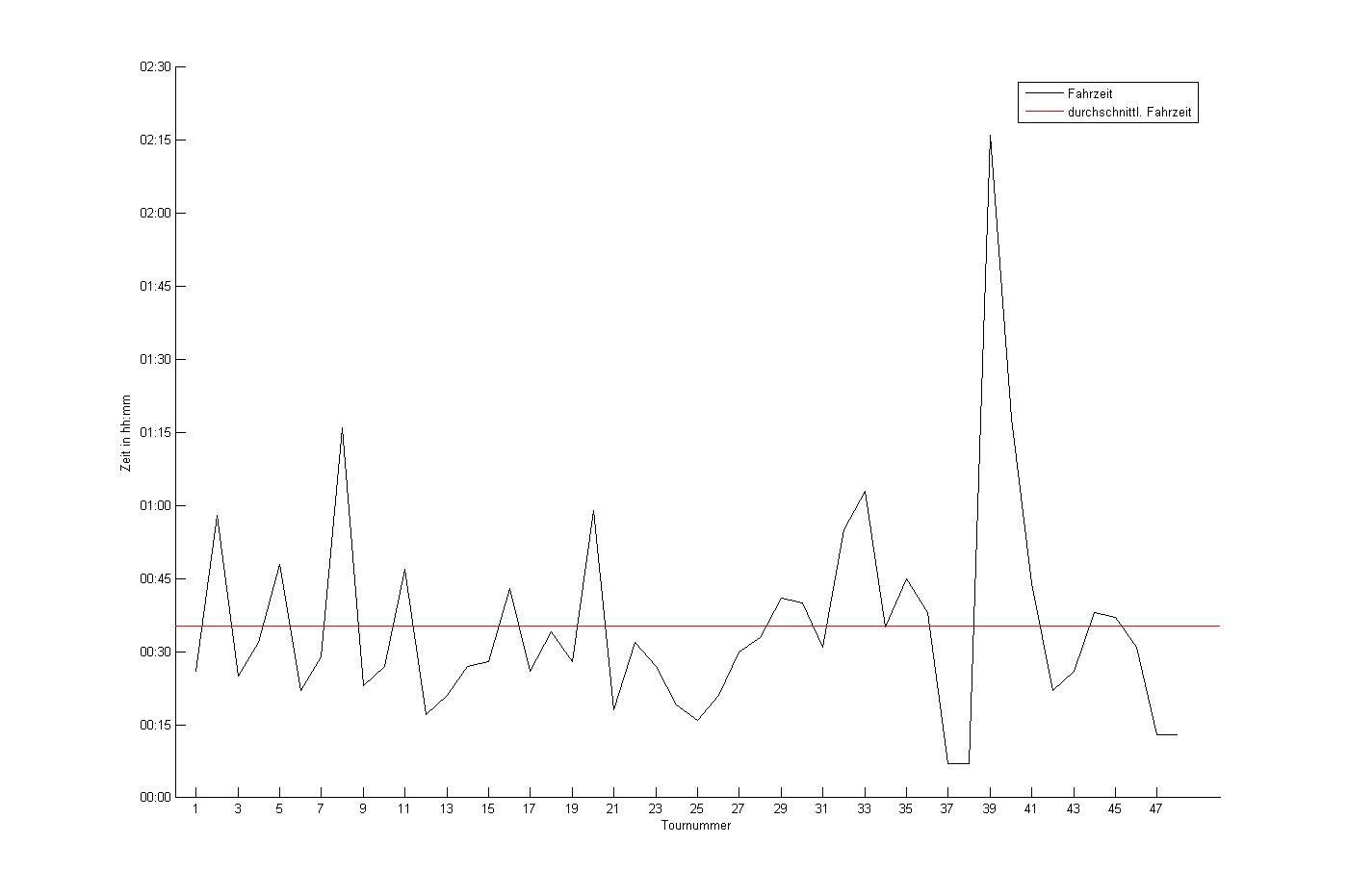

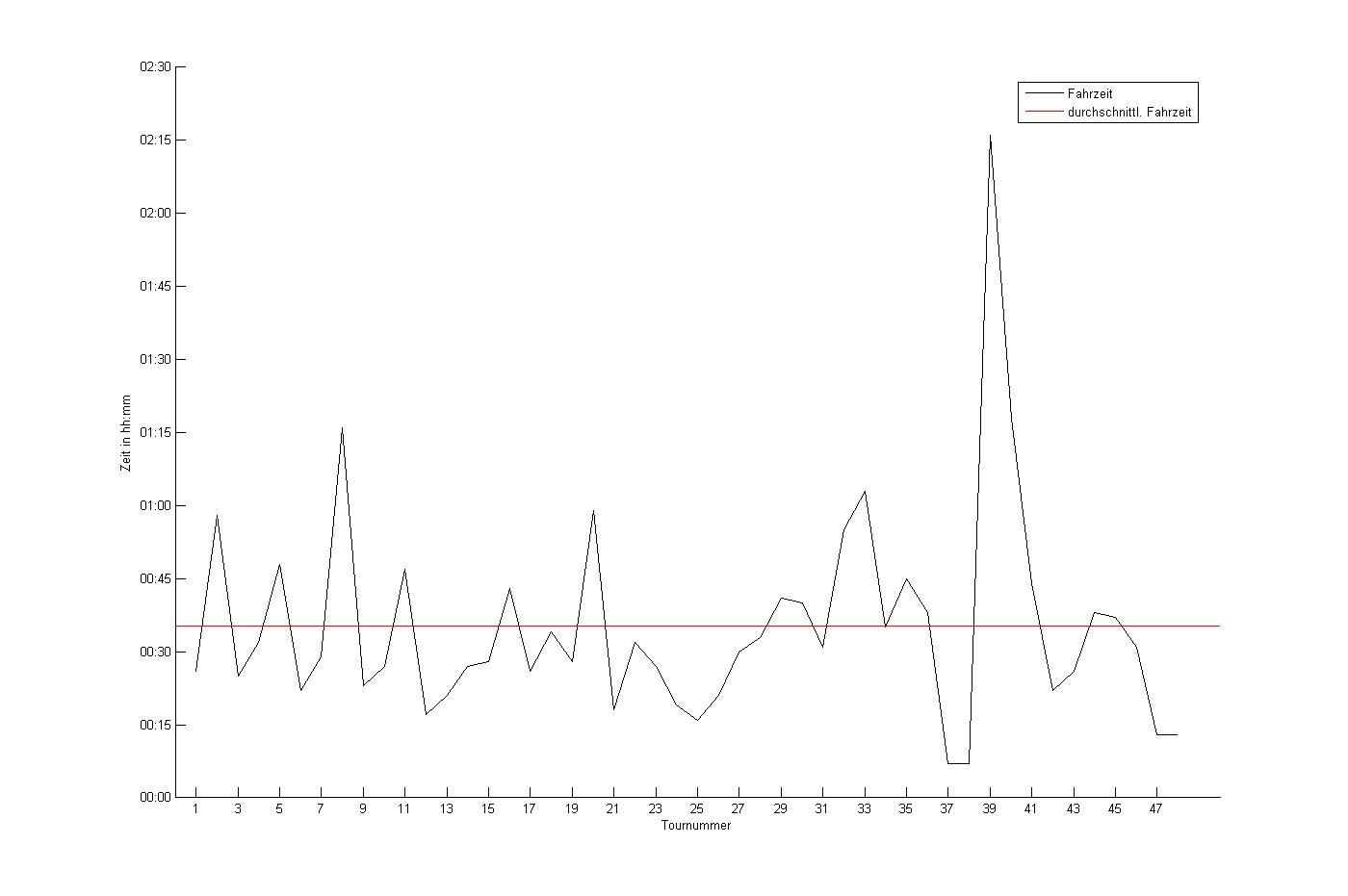

An der Matrix Fahrzeit liegt es doch nicht. Ich habe jetzt mal folgenden Programmteil für den Plot entnommen und erhalte am Ende den gewünschten Graph...siehe Bild. Daran kann es also nicht liegen, dass keine Daten dargestellt werden.

Code:

filename = uigetfile('*.xls');
[nums, txt] = xlsread(filename);

Fahrtbeginn = txt(2:end,9); % Fahrtbeginn in Vektor
Fahrtende = txt(2:end,10); % Fahrtende in Vektor

Zeitbeginn = datenum(Fahrtbeginn, 'dd.mm.yyyy HH:MM'); %Umwandlung in Zahl
Zeitende = datenum(Fahrtende, 'dd.mm.yyyy HH:MM'); %Umwandlung in Zahl

Fahrzeit = Zeitende-Zeitbeginn; %Ermittlung der Fahrzeit

Minimum = min(Fahrzeit(1:end));
Mittel = mean(Fahrzeit(1:end));
Maximum = max(Fahrzeit(1:end));

Fahrzeit = datestr(Fahrzeit, 'HH:MM'); %Umwandlung in Zeitformat

mittel = mean(datenum((Fahrzeit),'HH:MM'));

Maximalzeit = datestr(Maximum,'HH:MM');
%set(handles.max,'string',Maximalzeit)

Mittelwert = datestr(Mittel,'HH:MM');
%set(handles.mittel,'string',Mittelwert)

Minimalzeit = datestr(Minimum,'HH:MM');
%set(handles.min,'string',Minimalzeit)

sz_txt=size(txt);
Anzahl = sz_txt(1)-1;
%set(handles.anzahl,'string',Anzahl)

Volumen = 65*Anzahl;
%set(handles.volumen,'string',Volumen)

hold on
plot(datenum((Fahrzeit),'HH:MM'),'k')
line(xlim,[mittel,mittel],'color','r')
hold off
set(gca,'XTick',1:2:Anzahl)
%axis auto
%axis([0 Anzahl min(datenum(Fahrzeit)) max(datenum(Fahrzeit))]);
%axis tight
datetick('y','HH:MM')
legend('Fahrzeit','durchschnittl. Fahrzeit');
xlabel('Tournummer');
ylabel('Zeit in hh:mm');

Funktion ohne Link?


Beschreibung:

Download

Dateiname:


Dateigröße:

57.79 KB

Heruntergeladen:

550 mal

longi

Themenstarter

Forum-Anfänger


	Beiträge: 40

	Anmeldedatum: 12.08.11

	Wohnort: Schwerin

	Version: R2007b

Verfasst am: 04.10.2011, 19:49 Titel:

Ja das ist richtig. Der von Dir gepostete Programmteil funktioniert , für sich, so wie er soll. Wenn ich aber in der opening function folgendes einfüge:

Code:

fotovariable=imread('Pfenning.jpg'); % Foto einlesen
handles.bild=image(fotovariable);
set(gca,'XTick',[]); % Achsenbezeichnung - hier[] =keine Achsenbezeichnung
set(gca,'YTick',[]);
axis([0 800 120 500]);

Funktion ohne Link?

damit sozusagen ein Startbild vorhanden ist, dass bei Betätigung des Berechnungs Button durch den Graphen überlagert werden soll, wird er nicht mehr so angezeigt.

Weißt du wie ich meine ?
