Bar3 verzerrte Darstellung - Matlab2013


Herr Fugbaum

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.06.2018, 10:55     Titel: Bar3 verzerrte Darstellung - Matlab2013
  Antworten mit Zitat
Hallo,

ich möchte gerne einen bar3 Plot erstellen. Allerdings werden die Balken verzerrt dargestellt. Siehe Bild.
Hier ein kurzes Beispiel:
Code:
mat = [1 8 100
       2 3 150
       3 4 50
       4 10 653
       5 9 12];

x = mat(:,1);
y = mat(:,2);
z = mat(:,3);

A = zeros(max(y),max(x));

for i = 1:length(y)
    A(y(i),x(i)) = z(i);
end

bar3(A);


Eigentlich ein einfacher Code und ich weiß nicht wo hier der Fehler liegt.
Vielleicht kann mir von euch jemand helfen.

Grüße
Robert

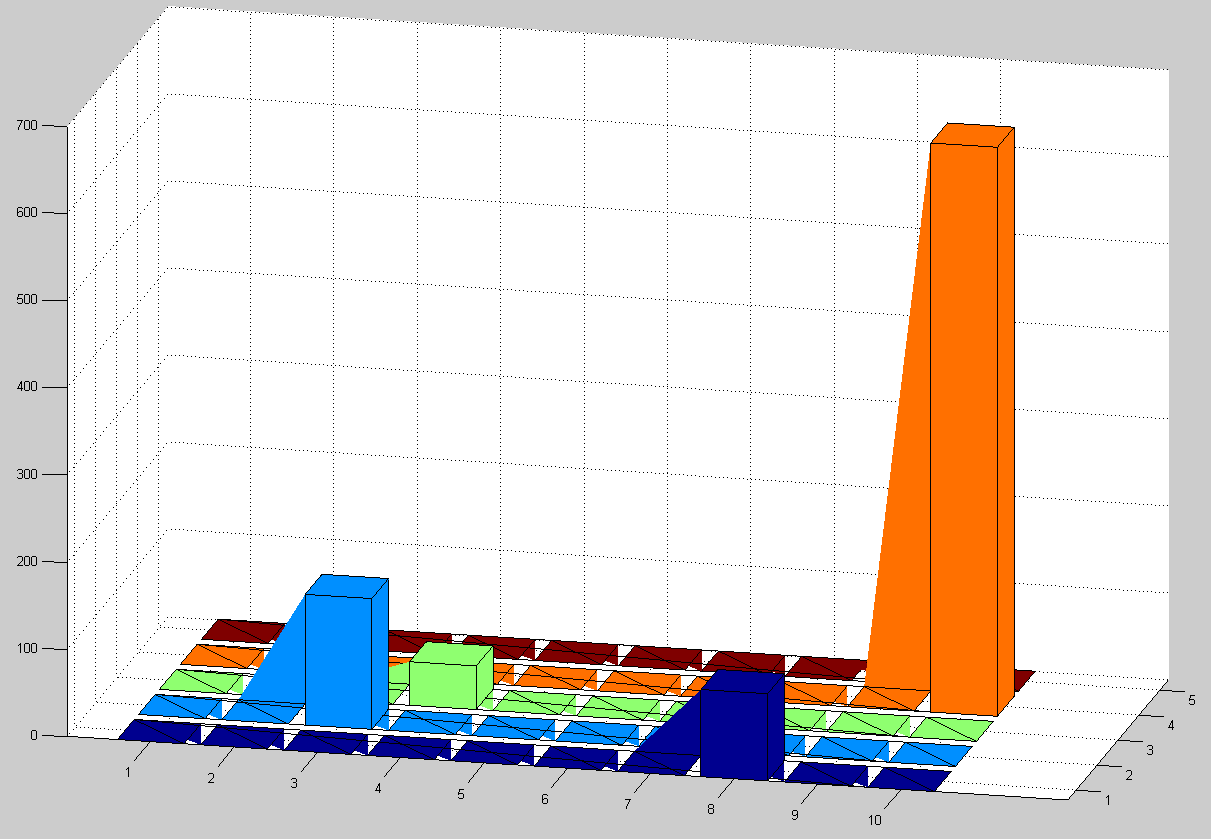

 Beschreibung:
Verzerrte Darstellung der Balken

Download
 Dateiname:  Zerrung.PNG
 Dateigröße:  45.35 KB
 Heruntergeladen:  232 mal


Herr Fugbaum

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.06.2018, 11:40     Titel:
  Antworten mit Zitat
Ich nochmal.
Ich hab das Skript mal auf anderen Rechnern getestet mit den Versionen 2010,2012,2013 und 2017 überall werden die Balken korrekt dargestellt.

Gibt es irgendeine Einstellung in Matlab mit der ich das Problem beheben kann?

Grüße
Robert

Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 27.06.2018, 13:07     Titel:
  Antworten mit Zitat
Hallo Herr Fugbaum,

Ich verstehe nicht, wo das Problem liegt. Wenn die Grafiken mit "2010,2012,2013 und 2017" korrekt dargestellt werden, wieso werden sie dann mit "2013" nicht korrekt dargestellt?

Vielleicht ist eine von Matlab's Toolbox Funktionen von einer benutzer-definierten verdeckt? Das kann man z.B. hiermit testen: https://www.mathworks.com/matlabcen.....nge/27861-uniquefuncnames

Man könnte auch zunächst alle User-Definierten Order aus dem Pfad entfernen und es dann nochmal probieren.

Oder sind eventuell die Grafik-Treiber defekt?
Code:
opengl software

Ändert das etwas?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Herr Fugbaum

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 27.06.2018, 14:29     Titel:
  Antworten mit Zitat
Jan S hat Folgendes geschrieben:
Ich verstehe nicht, wo das Problem liegt. Wenn die Grafiken mit "2010,2012,2013 und 2017" korrekt dargestellt werden, wieso werden sie dann mit "2013" nicht korrekt dargestellt?


Den Test mit den anderen Software-Versionen habe ich auf anderen Rechnern durchgeführt. Das Problem muss also in meinem Betriebssystem oder der Matlab-Installation liegen.

Code:
opengl software

Vorweg schreiben, hat tatsächlich das Problem behoben. Vielen Dank.

Grüße
Robert
