Verfasst am: 11.11.2010, 12:04 Titel: Bar3+Gerade -Formatierungsproblem

Hallo zusammen,

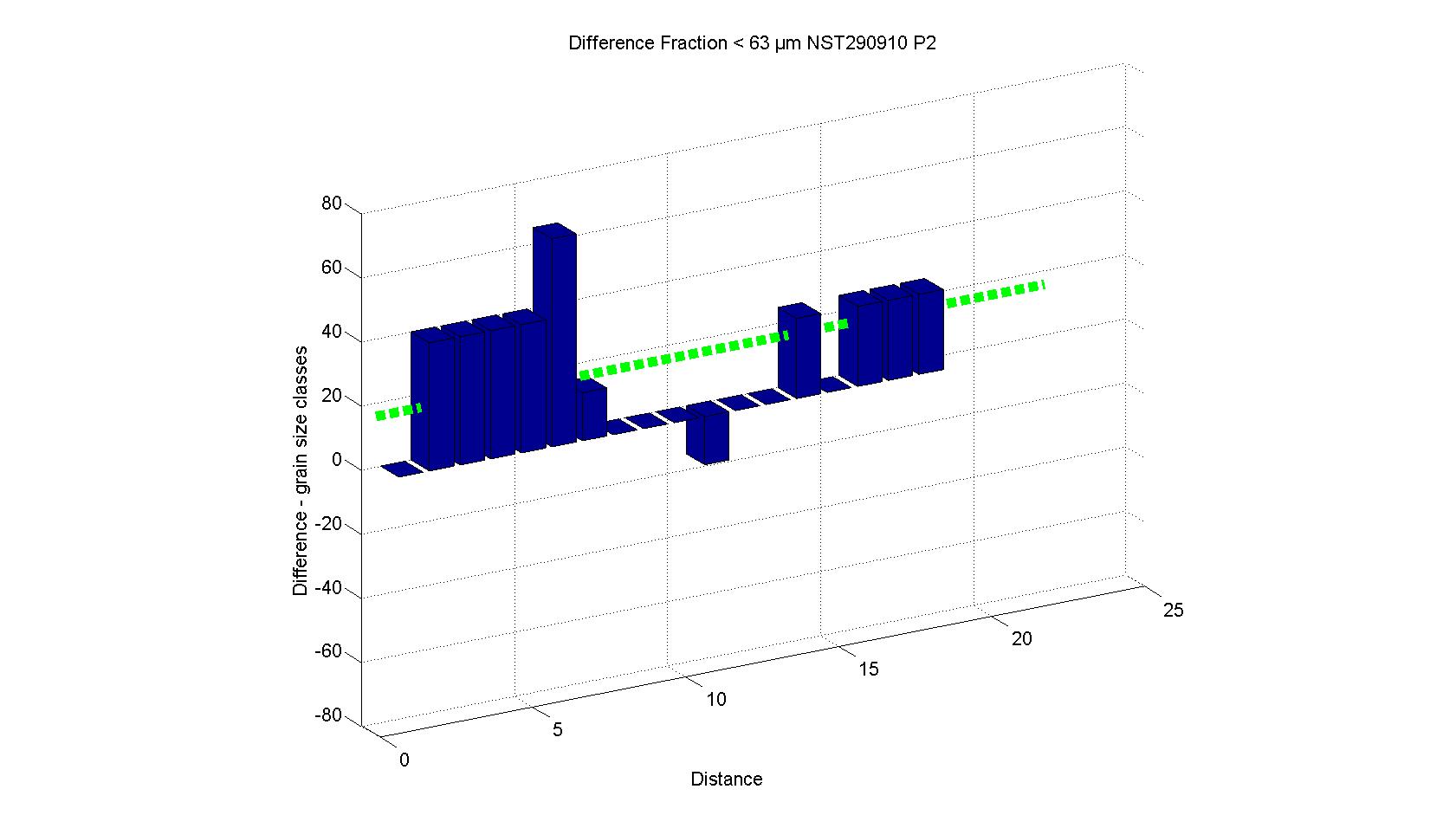

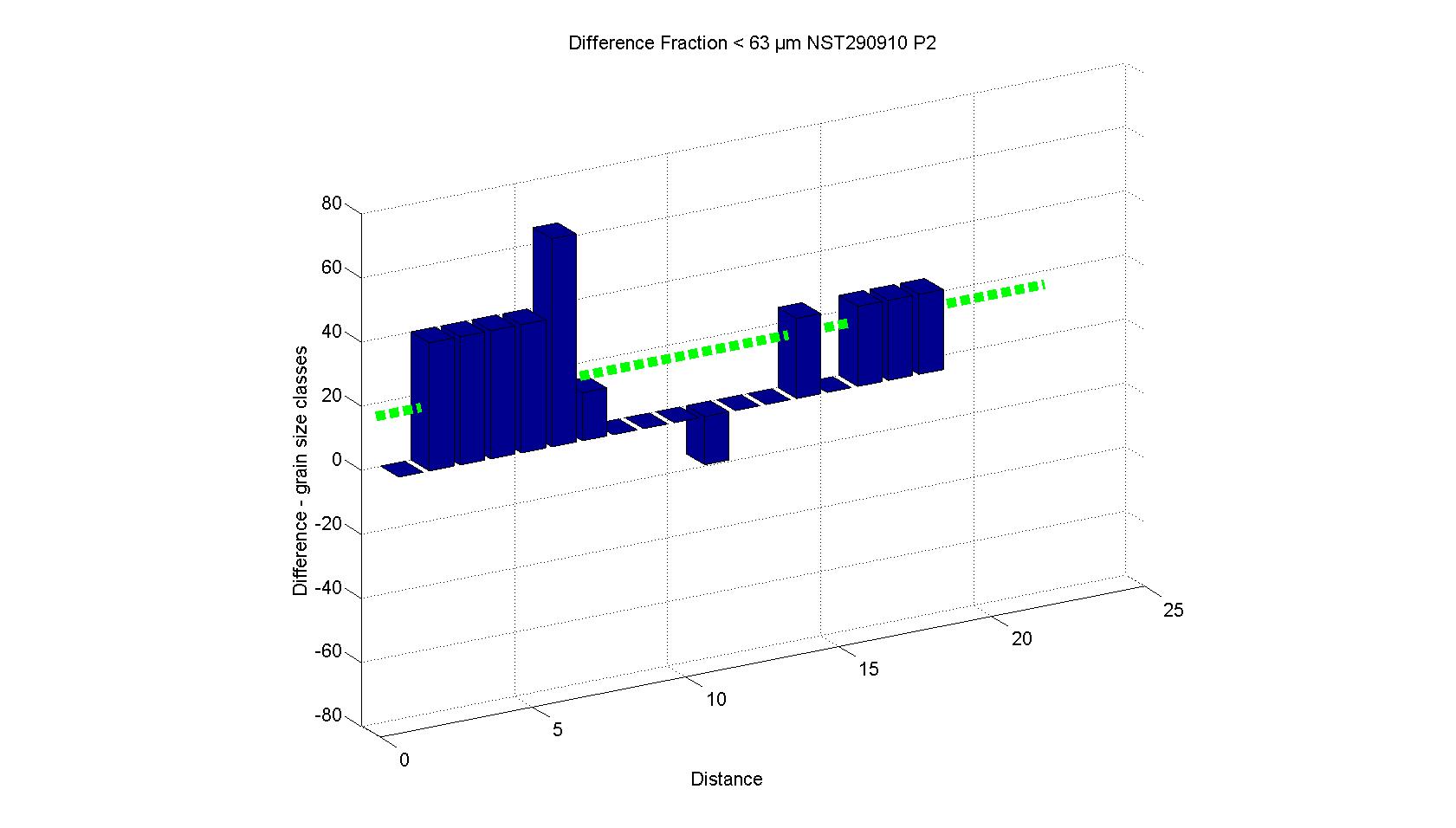

ich habe mir mit bar3 ein Diagramm geplottet und würd gerne noch eine "Gerade" einfügen, die sich über die komplette Breite der einzelnen bars erstreckt. Ich kriege es aber leider nur hin, das die gerade durch die Mitte verläuft. Habe mal ein Beispeil angehängt.

Code:

bar3(D(1:22,:)

Funktion ohne Link?

.
.
.

Code:

plot3([1,1],[0,22],[T2,T2],'--g','LineWidth',8)

Funktion ohne Link?

wenn ich da die LineWidth größer mache wird die Linie zwar dicker, aber erstrecktsich trotzdem nicht über die volle Breite...
Hat da jemand viellecht eine idee?

Vielen Dank schon mal und Viele Grüße


Beschreibung:

Download

Dateiname:


Dateigröße:

98.15 KB

Heruntergeladen:

433 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 11.11.2010, 13:20 Titel: Re: Bar3+Gerade -Formatierungsproblem

Hallo NST,

Zitat:

ich habe mir mit bar3 ein Diagramm geplottet und würd gerne noch eine "Gerade" einfügen, die sich über die komplette Breite der einzelnen bars erstreckt.

Wenn ich Dich richtig verstehe, nennt man das gesuchte Objekt eine "Fläche". Dann:

Code:

patch([1,0,0,1], [0,0,22,22],[T2,T2,T2,T2], ...
'EdgeColor', [0,1,0], ...
'FaceColor', 'none')

Funktion ohne Link?

Bei den Koordinaten bin ich mit nicht ganz sicher, so dass Du die wahrscheinlich anpassen musst.

Gruß, Jan

NST

Themenstarter

Forum-Newbie


	Beiträge: 9

	Anmeldedatum: 15.06.10

	Wohnort: ---

	Version: ---

Verfasst am: 11.11.2010, 13:48 Titel:

Hallo Jan,

- Auf das mit der Fläche bin ich gar nicht gekommen Embarassed

Das Naheliegende ist manchmal schon schwierig.

mit

Code:

patch([2,0,0,2], [0,0,22,22],[T2,T2,T2,T2],...

Funktion ohne Link?

geht die Fläche sogar durch die bars ganz durch. Smile

Vielen Dank für deine Antwort, genau sowas habe ich gesucht.

Viele Grüße
NST
