Verfasst am: 01.09.2010, 14:59 Titel: Barplot Problem

Hallo

Ich möchte einen Barplot erstellen mit folgenden Bedingungen:

1) zwei y-Achsen
2) Grenzen der y -Achsen selber festlegen
3) xtick soll vertikal ausgerichtet sein
4) eine linie beliebig im diagram zeichen

Momentan hab ich generell Probleme überhaupt eine zweite y-Achse zu einem Barplot hinzuzufügen.... klappt irgendwie nicht. Schon garnicht mit "plotyy".
Und wie sagt man Matlab (auf einfachere Weise) dass Datensatz1 zu der ersten y-Achse gehört und Datensatz2 zu der zweiten??

Bin für jeder Hilfe dankbar!

Migu

migu

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 01.09.2010, 22:00 Titel:

nochmal als Ergänzung:

ich möchte das ganze als Funktion speichern, da ich viele Plots immer mit der gleichen Formattierung erstellen muss.

migu

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 14.09.2010, 18:39 Titel:

Hallo

weiss denn keiner irgendwas??

Ich wäre schon froh über eine Idee oder welche Funktionen ich mir in der Hilfe anschauen könnte.... irgendwas!

Danke
Migu

eupho

Forum-Meister


	Beiträge: 777

	Anmeldedatum: 07.01.09

	Wohnort: Marburg

	Version: R2009b

Verfasst am: 14.09.2010, 20:08 Titel:

1) Schau mal in der Forensuche/Google nach "mehrere Achsen"
2) steht dann auch dort
3) k.A. ob das so einfach funktioniert, ansonsten mit TeX interpreter sollte das irgendwie klappen..
4) Selbst zeichnen oder eine Linie plotten? Plotten über "line", Zeichnen über das Line Tool bei Insert > Line.

migu

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 15.09.2010, 11:40 Titel:

hallo

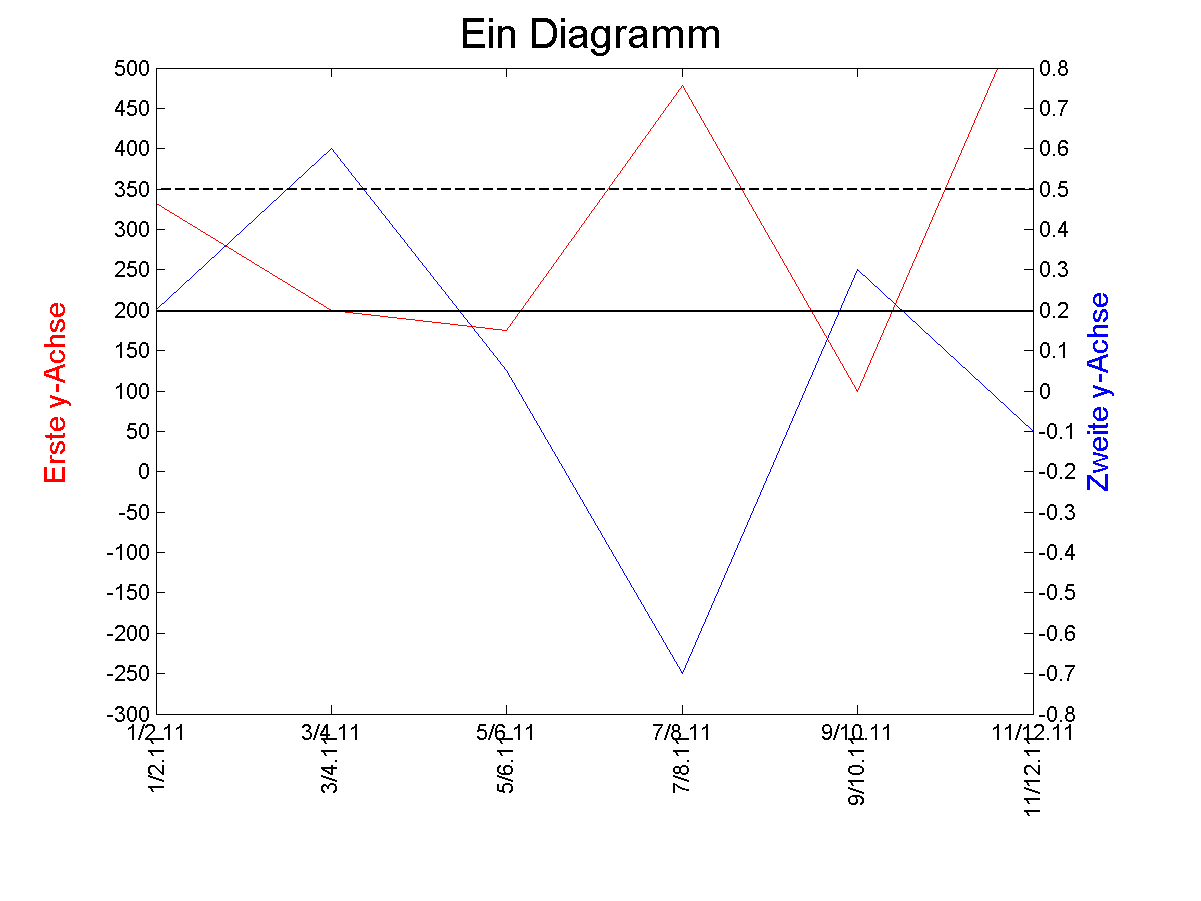

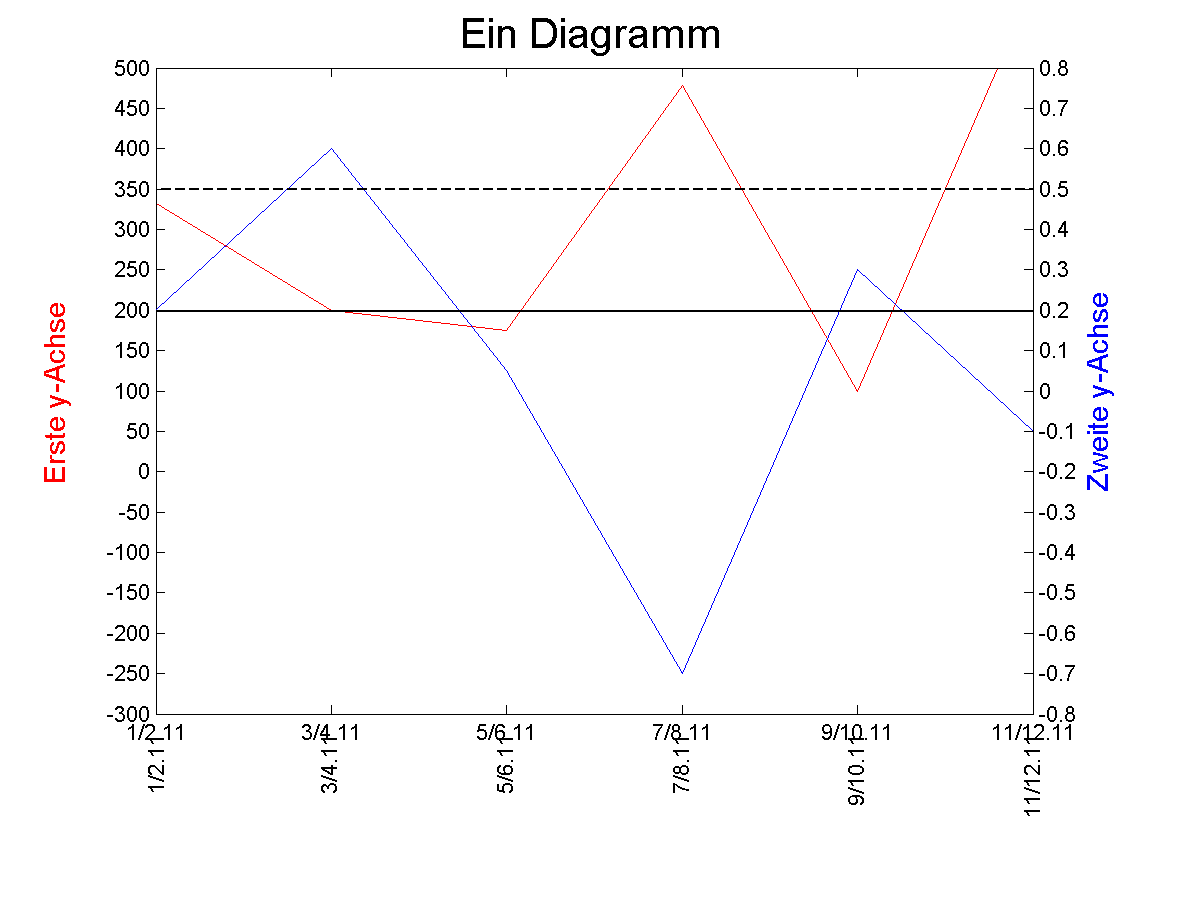

Im Anhang seht ihr was ich bisher so geschafft habe. Noch mit Linien anstatt Balken...
Was mir noch Probleme bereitet ist:

- dass die ticks an der x-achse nicht doppelt vorkommen sondern nur vertikal
- die 0 soll auf beiden y-achsen auf gleicher höhe sein (skalierung?).
- mit

Code:

[ax,h1,h2]=plotyy(c,a,c,b,'bar'bar');

Funktion ohne Link?

die Balken als "group" plotten lassen. irgendwie klappt das nicht ganz.

Mein Code sieht folgendermassen aus

Code:

function workplot(a,b,c,d)

% a = Datenreihe 1
% b = Datenreihe 2
% c = Positionen der xticks
% d = Vektor mit den xticks (strings)

% Vergewissern dass die Vektoren gleich lang sind
if numel(a)==numel(d) && numel(b)==numel(d);

[ax,h1,h2]=plotyy(c,a,c,b);

% Beschriftung der x-Achse veraendern + drehen
set(ax,'xticklabel',d,'xtick',[1 2 3 4 5 6]);
xticklabel_rotate([1 2 3 4 5 6],90,d);

% Eigenschaften der Linien festlegen
set(h1,'linestyle','-','color','r');
set(h2,'linestyle','-','color','b');

% y-Achsen beschriften
set(get(ax(1),'ylabel'),'string','Erste y-Achse','color','r','fontsize',14);
set(get(ax(2),'ylabel'),'string','Zweite y-Achse','color','b','fontsize',14);

% y-Achsen Grenzen bestimmen
set(ax(1),'ylim',[-300,500],'ytick',-300:50:500);
set(ax(2),'ylim',[-0.8,0.8],'ytick',-0.8:0.1:0.8);

% Farbe der y-Achsen festlegen
set(ax(1),'ycolor','k');
set(ax(2),'ycolor','k');

% Linien zeichnen
annotation('line',[0.1309 0.8598],[0.6548 0.6548],'LineWidth',1);
annotation('line',[0.1309 0.8598],[0.7898 0.7898],'LineStyle','--','LineWidth',1);

% Titel des Diagrams
title('Ein Diagramm','fontsize',20);

% Diagram als .png speichern
print test -dpng
else
fprintf('Vektoren sind nicht gleich lang')
end
end

Funktion ohne Link?

Und das Ganze starte ich dann mit

Code:

clear all
clc

[a,b,c,d]=textread('test.txt','%d %f %d %s');

workplot(a,b,c,d);

Funktion ohne Link?

gruss
migu


Beschreibung:

Download

Dateiname:


Dateigröße:

17.57 KB

Heruntergeladen:

487 mal

migu

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 16.09.2010, 17:19 Titel:

Hallo

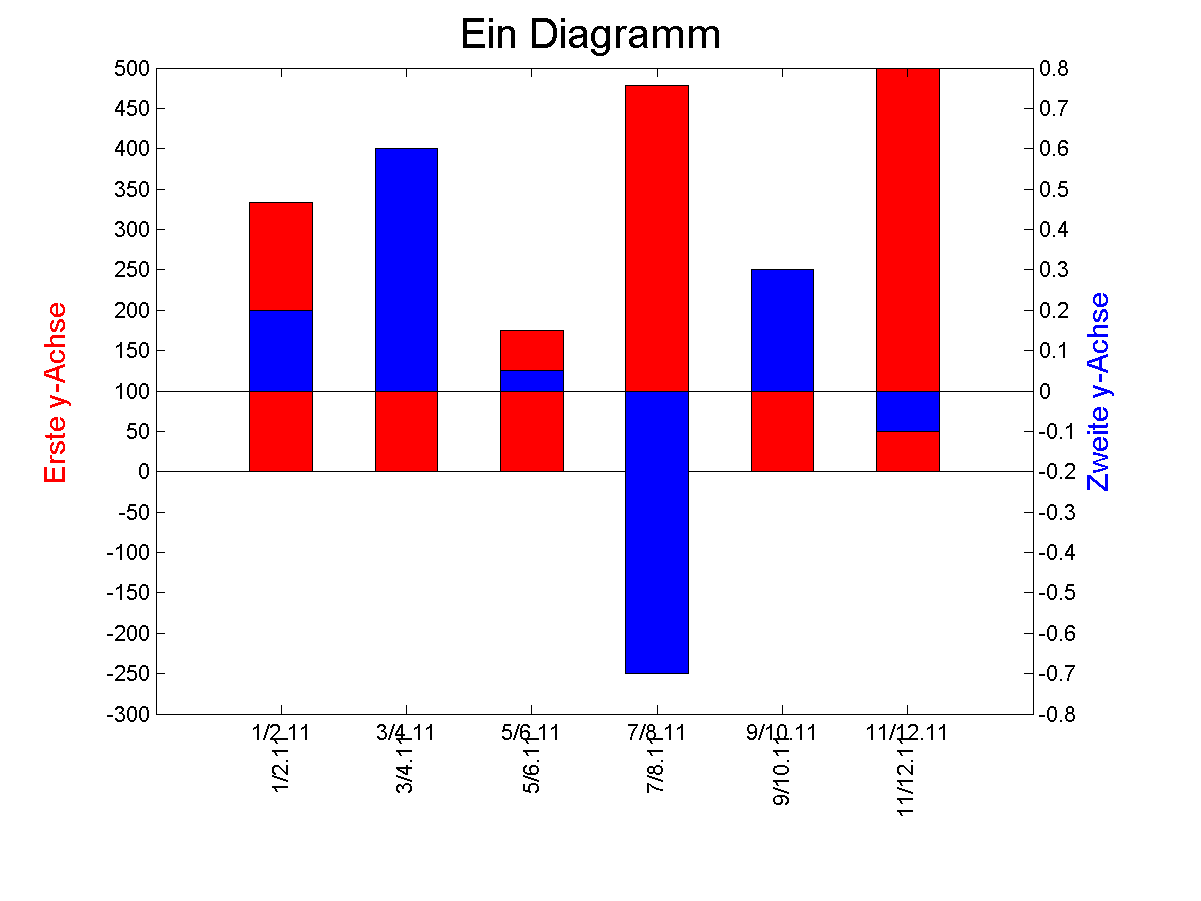

nachdem ich was am Code rumexperimentiert habe, habe ich es doch geschafft Balken zu plotten (siehe Anhang). ABER.....

Warum sind die die Balken übereinander wenn ich als "barlayout", "group" eingebe?

Hier das was ich verändert habe

Code:

[ax,h1,h2]=plotyy(c,a,c,b,'bar','bar');

set(h1,'barlayout','grouped','barwidth',0.5,'edgecolor','k','facecolor','r');
set(h2,'barlayout','grouped','barwidth',0.5,'edgecolor','k','facecolor','b');

Funktion ohne Link?

Gruss
migu


Beschreibung:

Download

Dateiname:


Dateigröße:

13.23 KB

Heruntergeladen:

494 mal

migu

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 18.09.2010, 19:14 Titel:

Hallo

ich dachte mir ich hänge noch die Funktion die augerufen wird, um die xticklabels zu drehen an.

Vielleicht gibts ja irgendwelche Matlabgurus die mir helfen können.

Gruss
Migu

xticklabel_rotate.m

Beschreibung:

Download

Dateiname:

xticklabel_rotate.m

Dateigröße:

9.79 KB

Heruntergeladen:

449 mal
