Berechnung der Fourier-Koeffizienten einer Rechteckspannung


Dirty_Luki
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 11.08.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.08.2016, 17:31     Titel: Berechnung der Fourier-Koeffizienten einer Rechteckspannung
  Antworten mit Zitat
Hallo zusammen,

ich beschäftige mich gerade mit der Berechnung der Koeffizienten der Fourier-Analyse.

Ich nutze Octave. Mein Lehrer meinte Mathlab und Octave sind gleich. Beides ist absolutes Neuland für mich.
Ich habe auch schon einiges versucht komm aber auf keinen grünen Zweig. Mein Problem ist, dass ich nicht genau weiß wie man das Integral bildet und wie man die Koeffizienten auslesen kann
Ich habe zwei Lösungsansätze versucht. Die jeweiligen Formel hab ich im Anhang gepostet.

Über eure Tipps und Hilfe würde ich mich sehr freuen.


Code:
% Versuch 1. Mit Sinus
T = 1/4000; % Periodendauer bei 4kHz
F = 4000; % Frequenz
w = 2*pi*4000; % Winkelgeschwindigkeit
N = 100; % Anzahl der Koeffizienten
h = 10; % Amplitude

%Integralgrenze
Tmax = (T/2);
Tmin = -1*(T/2);

for k = 1:N
for t = 0:T
y = y + sin((2*k-1)*t)/(2*k-1);
end
end

for t = 0:T
fkt= y*sin(k*w*t)
bk = (2/T) * trapz(fkt,Tmin,Tmax);
end





Code:
% Versuch 2. Mit Hilfe einer e-Funktion
T = 1/4000; % Periodendauer bei 4kHz
F = 4000; % Frequenz
w = 2*pi*4000; % Winkelgeschwindigkeit
N = 100; % Anzahl der Koeffizienten
h = 10; % Amplitude

% Verschachtelte Zählschleife(?)
for k = 1:N
for t = 0:T
fkt = exp(-imag(Z)*k*w*t)
end
end

% Integralgrenzen
Tmax = (T/2);
Tmin = -1*(T/2);

% ck sind die Fourier-Koeffizienten welche mit einer Schleife berechnet werden
% sollen.

% Berechnung von ck mit dem Integral
ck = (1/T) * trapz (fkt,Tmin,Tmax)

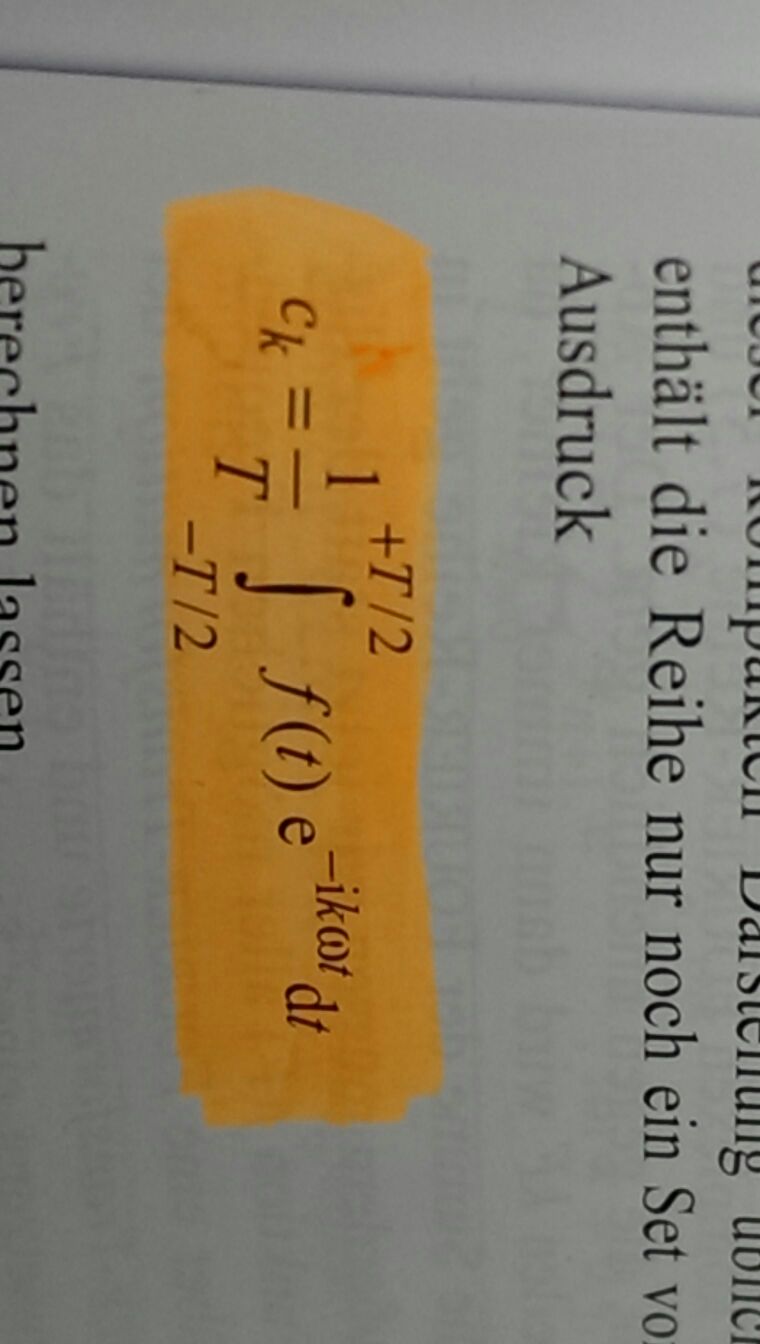

WhatsApp Image 2016-08-11 at 17.10.53.jpeg
 Beschreibung:
Mathematische Formel zu Versuch2

Download
 Dateiname:  WhatsApp Image 2016-08-11 at 17.10.53.jpeg
 Dateigröße:  74.41 KB
 Heruntergeladen:  268 mal

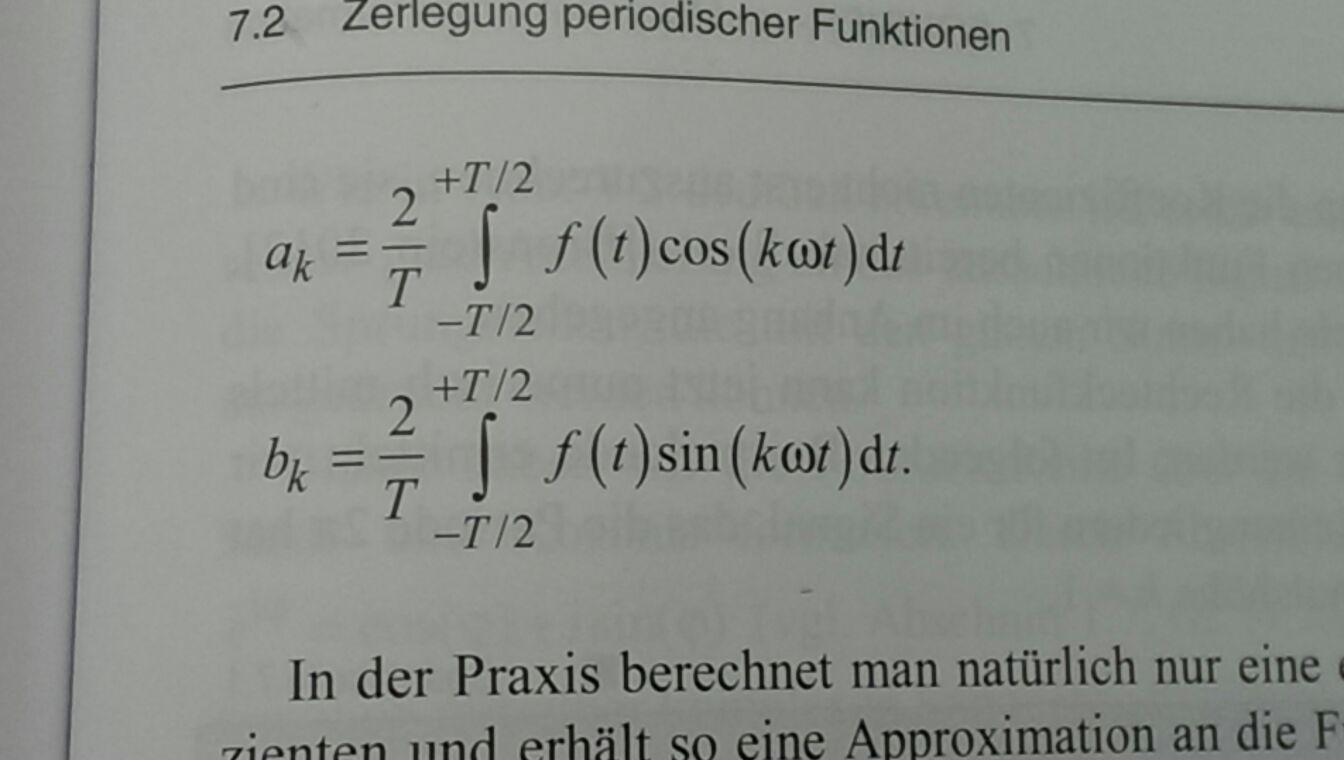

WhatsApp Image 2016-08-11 at 17.10.32.jpeg
 Beschreibung:
Mathematische Formel zu Versuch1

Download
 Dateiname:  WhatsApp Image 2016-08-11 at 17.10.32.jpeg
 Dateigröße:  69.77 KB
 Heruntergeladen:  293 mal
