Beschriftung x-Achse


Mike77
Forum-Anfänger

Forum-Anfänger

Beiträge: 16
Anmeldedatum: 03.12.08
Wohnort: Berlin
Version: 7.7.0 R2008b
     Beitrag Verfasst am: 25.09.2011, 13:05     Titel: Beschriftung x-Achse
  Antworten mit Zitat
Hallo,

ich will bei meinem erzeugten Rechteckfunktion, die Periode an die x-Achse schreiben. Also bisher hab ich 0 0 0 g g, möchte aber natürlich -g g/2 0 g/2 g.
Wie geht das vom Prinzip? Er sagt immer:

??? Error using ==> Rechteck_Funktion at 13
Error using ==> vertcat
CAT arguments dimensions are not consistent.

Hier mein Code:

Code:

t = -4:0.0001:4;
y = square(2*pi*0.5*t);
z = square(2*pi*0.5*t-(pi/2));
plot(t,y)
hold on
plot(t,z,'r')
axis([-5 5 -1.2 1.2])
hold off
grid
achse=['Jan';'Feb'; 'Mar'];
set(gca,'yTick',[-1:0.5:1])
set(gca,'xTick',[-2:2])
set(gca,'xticklabel',['-g';'0';'0';'g';'g']);
title('Rechteck-Differenzgitter')



Grüße Mike

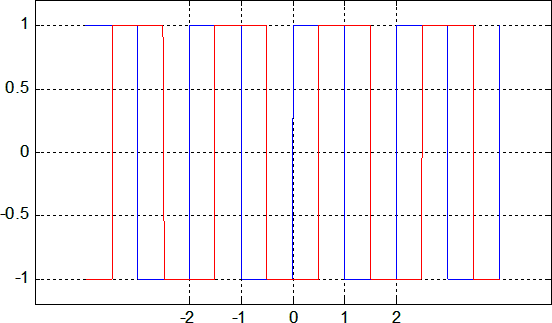

 Beschreibung:

Download
 Dateiname:  Rect.png
 Dateigröße:  7.06 KB
 Heruntergeladen:  478 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.499
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 25.09.2011, 13:29     Titel:
  Antworten mit Zitat
Hallo,

weil die Längen der Strings dazu übereinstimmen müssten. So gehts:

Code:
set(gca,'xticklabel',{'-g','-g/2','0','g/2','g'});


Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Mike77
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 16
Anmeldedatum: 03.12.08
Wohnort: Berlin
Version: 7.7.0 R2008b
     Beitrag Verfasst am: 25.09.2011, 13:35     Titel:
  Antworten mit Zitat
Klappt. Vielen Dank Harald.
