Bestimmte Werte in 2D Matrix mit anderer Farbe dartsellen


Alex2011

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.03.2011, 15:29     Titel: Bestimmte Werte in 2D Matrix mit anderer Farbe dartsellen
  Antworten mit Zitat
Hallo Leute,

ich plotte zurzeit 2D Matrizen die nur aus Daten bestehen die die Werte 1 oder 0 annehmen. Wenn ich nun plotte dann nehmen die Daten mit 1 die Farbe weiß an und die Daten mit 0 die Farbe schwarz. gibt es die Möglichkeit meine 1er in den Daten nicht weiß sondern z.B. grau dartsellen zu lassen??

Danke schonmal

Alex


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 18.03.2011, 19:34     Titel: Re: Bestimmte Werte in 2D Matrix mit anderer Farbe dartselle
  Antworten mit Zitat
Hallo Alex,

Zeige uns doch mal den Code mit dem Du "plottest". Das könnte IMAGE, IMAGESC, IMSHOW, PATCH, ... sein. Wenn ich nun rate, welches Du meinst, bringt die Antwort eventuell nix.

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Alex2011

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.03.2011, 09:30     Titel:
  Antworten mit Zitat
Also mein Code sieht so aus:

Code:


pixel_labels= dlmread([PathName,FileName]);

figure;imshow(pixel_labels,[])






wobei "pixel_labels" eine 121*81 2D Matrix ist uns aus "0" und "1" besteht.

Ob das Bild mit colormap(gray) oder colormap(jet) angezeigt wird ist eignetlich egal. Kann man den einzelnen Pixel einfach eine bestimmte Farbe zuordnen?


Danke

Alex

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 21.03.2011, 09:53     Titel:
  Antworten mit Zitat
Moin,

Du kannst Binär in Color wandeln mit:

http://www.mathworks.com/matlabcent.....-conversion-binary-to-rgb

Dann kannst Du Bereiche farbig darstellen.

Viele Grüße

Hubertus
Private Nachricht senden Benutzer-Profile anzeigen

Alex2011

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.03.2011, 10:25     Titel:
  Antworten mit Zitat
Moin Hubertus,

erstmal danke für die schnelle Antwort.

Also ich hoffe ich habe das richtig verstanden, die Funktion die du meinst erstezt meine "1" in meiner Matrix mit einer beliebigen Zahl, in diesem Fall: "255". D.h. meine Matrix enthält dann anstatt "0" und "1" --> "0" und "255".

Wennn ich dass darstelle, dann erhalte ich das gleiche Ergebnis wie vorher, bloß mit einer anders skalierten Colorbar.

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 21.03.2011, 10:39     Titel:
  Antworten mit Zitat
Ich habe den Hinweis auf die Funktion aus einem Beispiel entnommen:

Code:
a=([0 0 0,1 0 1;1 1 0]);
rgbPic=bw2rgb(a);
g=rgbPic(:,:,1);
s=size(g);
empty=uint8(zeros(s(1),s(2)));
red=cat(3,rgbPic,empty,empty);
figure; imshow(red)


Ich denke, dass kann man noch ändern - also nur mal die grobe Richtung!

Hubertus

Edit:

oder mit indizierten Werten:

Code:
b=bw2rgb(a);
r=b(:,:,1);
g=b(:,:,2);
bl=b(:,:3);
ind=(r==255);
Y=r;
Y(ind)=80;
x=cat(3,Y,g,bl);
figure; imshow(x)


Damit hast Du Zugriff auf alle Farben.
Private Nachricht senden Benutzer-Profile anzeigen

Alex2011

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.03.2011, 11:50     Titel:
  Antworten mit Zitat
Danke dir Hubertus, hast mir damit weitergeholfen Wink

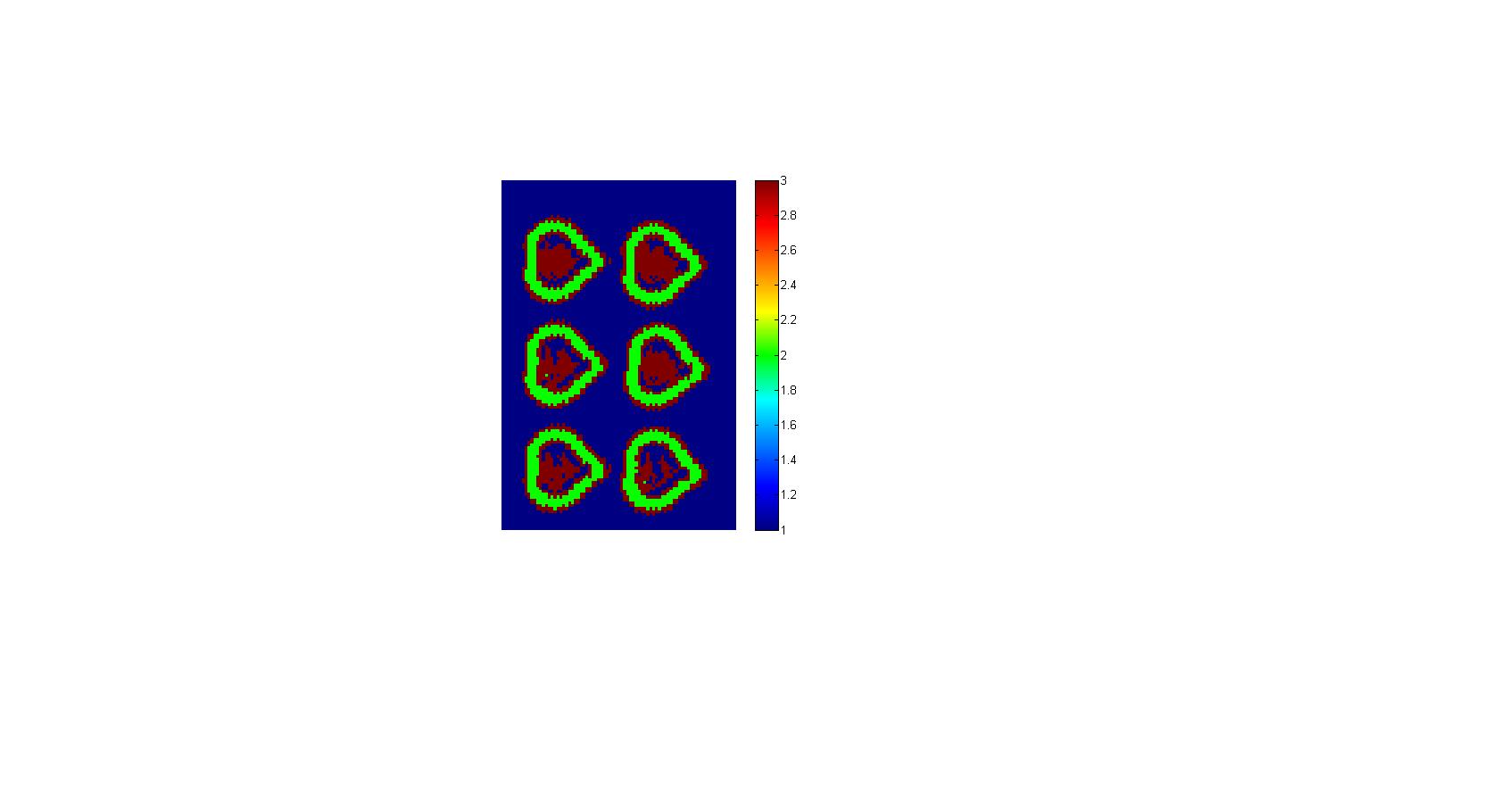

Ich hätte da noch eine kurze Frage: Nehmen wir an, ich habe ein Bild mit Pixelwerten von 1, 2 und 3. (Im Anhang ist ein Beispiel). Die Pixel mit dem Wert 2 werden ja im Bild als grün dargestellt. Kann man den RGB Wert dieser Pixel irgendwie auslesen?

Ich weiss ja das grün Beispielsweise als R=80, G=255, B=0 dargestellt wird, besteht die Möglichkeit diese Werte aus den Bilden zu entnehmen ohne im Colormap Editor nachzuschauen?

Ich hoffe ich konnte das erklären...

Danke

 Beschreibung:

Download
 Dateiname:  Bild_1.jpg
 Dateigröße:  49.75 KB
 Heruntergeladen:  674 mal

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 21.03.2011, 12:06     Titel:
  Antworten mit Zitat
Das geht mit "impixelinfo" und "impixelregion". impixelregion zeigt die Werte im Pixel direkt an, wenn Du das Feld sehr klein machst.

Hubertus
Private Nachricht senden Benutzer-Profile anzeigen

Alex2011

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 21.03.2011, 12:10     Titel:
  Antworten mit Zitat
Super!!! Danke dir Smile
