Verfasst am: 15.10.2013, 14:29 Titel: Bestimmte Werte(Abschnitte) aus Aufnahme entfernen

Hallo alle,

Ich habe folgendes Problem:

Mit Hilfe einer Soundkarte habe ich eine Impulsantwort mit Matlab aufgenommen. Ich erhalte eine Matrix mit sehr vielen Zeilen und zwei Spalten (weil 2 Kanäle).
Mein Problem dabei ist jetzt, dass ich die Aufnahme auf eine bestimmte Zeit gesetzt habe (X Sekunden).
In diesen X Sekunden erfolgt irgendwann (immer unterschiedlich) der Impuls den ich weiter verarbeiten möchte. Der Impuls klingt so ungefähr innerhalb einer halben Sekunde ab.
Nun möchte ich aber das mein Matlab-Code automatisch erkennt wann der Impuls anfängt und endet, ich als Ergebnis also nur den Bereich des Impulses geplottet kriege und den Rest (Ruhe) ( also vor Beginn des Impulses und nach Ende des Impulses, der sich so im Bereich 0 befindet) nicht weiter berücksichtige.

Wichtig dabei ist vielleicht noch, dass die Werte meiner Matrix sowohl negativ als auch positiv sind und Kommastellen enthalten.

Ich glaube nicht das mich die find()-Funktion da weiter bringt, weil sich die Werte ständig bei der dritten Nachkommastelle ändern.

Hoffe ich habe das Problem einigermaßen gut beschrieben.

Für Anregungen bedanke ich mich schon mal im voraus...LG

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 15.10.2013, 14:52 Titel: Re: Bestimmte Werte(Abschnitte) aus Aufnahme entfernen

Hallo RTS-JO,

Wie wäre es mit:

Code:

Signal = data(:, 1);

% Standard-Abweichung des Rauschens, entweder Anfang oder Ende wird
% doch Ruhe sein, oder?
Dev = min(std(Signal(1:100)), Signal(end-99:end));

Signal = abs(Signal - mean(Signal)); % Zentrieren, absoluter Wert
Start = find(Signal > 3 * Dev, 1, 'first');
End = find(Signal > 3 * Dev, 1, 'last');

Funktion ohne Link?

Hier wird angenommen, dass der Peak beginnt, wenn das Signal größer ist als 3 mal der Standard-Abweichung des Rauschens. Passt das? Andere Limits wären ebenso denkbar.

Viele Grüße, Jan

RTS-JO

Themenstarter

Forum-Newbie


	Beiträge: 6

	Anmeldedatum: 15.10.13

	Wohnort: ---

	Version: ---

Verfasst am: 15.10.2013, 16:18 Titel:

Hallo Jan,

das funktioniert so nicht, denn ich bekomme so immer nur positiven Werte meiner Impulsantwort zurück gegeben. Vom Prinzip hab ich aber verstanden was du meinst. Hhm......

Ein weiteres Problem bei deinem Vorschlag ist auch, dass in der Zeile

Code:

Dev = min(std(Signal(1:100)), Signal(end-99:end));

Funktion ohne Link?

weil hierbei eine 100x1 Matrix erzeugt wird. Wenn das...

Code:

Signal > 3 * Dev

Funktion ohne Link?

sein soll sind hier nun leider verschiedene Matrix Dimensionen vorhanden und ich bekomme einen Fehler.

Ich kann vielleicht nochmal kurz erklären das meine Matrix (im Beispiel: "Signal") eine 240000x1 Matrix ist ( also wenn wir jetzt den 2. Kanal wie du es gemacht hast erstmal links liegen lassen). Von diesen 240000 Werten sind schätzungsweise knapp 5000 Werte für den Impuls und der Rest Ruhe oder wie du meinst "Rauschen". Der Impuls wird dabei jedoch zeitlich zufällig angeregt. Also irgendwann in den x Sekunden. Dabei ist vorher und nachher Rauschen/Ruhe.

Ich zeig dir mal den Plot, dann verstehst du vielleicht bisschen genauer was ich erreichen möchte....
(Anmerkung: In den Grafiken sind nun allerdings beide Kanäle zu sehen.)

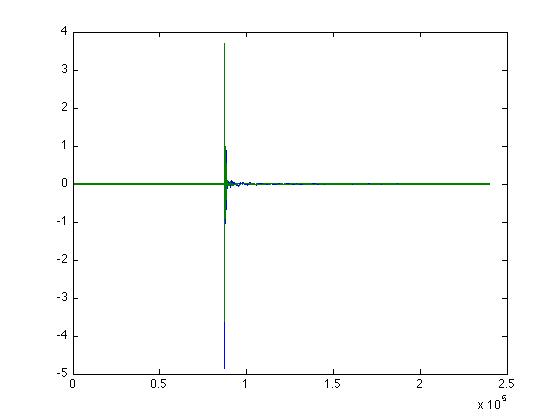

Beschreibung:

...so siehts jetzt aus.

Download

Dateiname:


Dateigröße:

13.19 KB

Heruntergeladen:

404 mal

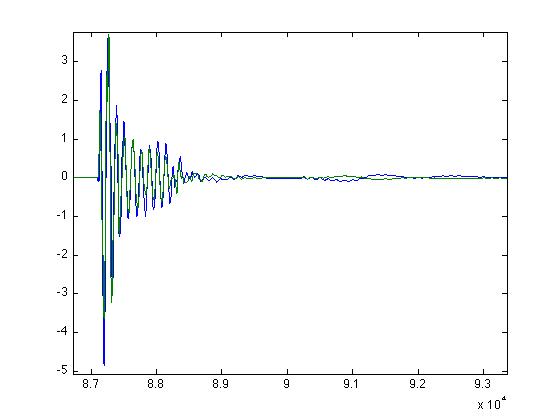

Beschreibung:

...so möchte ich es gerne automatisch erstellen lassen.

Download

Dateiname:


Dateigröße:

17.63 KB

Heruntergeladen:

386 mal

Kascho

Forum-Century


	Beiträge: 195

	Anmeldedatum: 24.03.10

	Wohnort: Jena

	Version: R2008b ... :(

Verfasst am: 15.10.2013, 16:33 Titel:

Hallo RTS,

Ist zwar nicht so schön, aber wenn dein Signal immer so aussieht wie in den Bildern:

Code:

verschiebung=-100;
dauer=5000;
[maxwert,maxInd]=max(Signal);
SignalAusschnitt=Signal(maxInd+verschiebung:maxInd+dauer);

Funktion ohne Link?

Da kannst dann manuell an den Paramern schrauben bis es passt (Wenn die Signale immer gleich sind).

Ansonsten ist Jans Vorschlag natürlich etwas besser Wink

Gruß, Kascho
