Bestimmung einer Übertragungsfunktion



vlafa
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 02.10.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 02.10.2018, 16:44     Titel: Bestimmung einer Übertragungsfunktion
  Antworten mit Zitat
Hallo Zusammen,
ich komme gerade nicht weiter bei der Bestimmung einer Übertragungsfunktion. Es ist ein Eingangssignal (bei 100 von 76 auf 0) bekannt Es sind auch die Messwerte am Ausgang gegeben (bei 100 von 30 auf 0).

Die Übertragungsfunktion habe ich bestimmt. Allerdings bekomme ich den Offset nicht von 0 auf 30. Wäre dankbar für Tips.

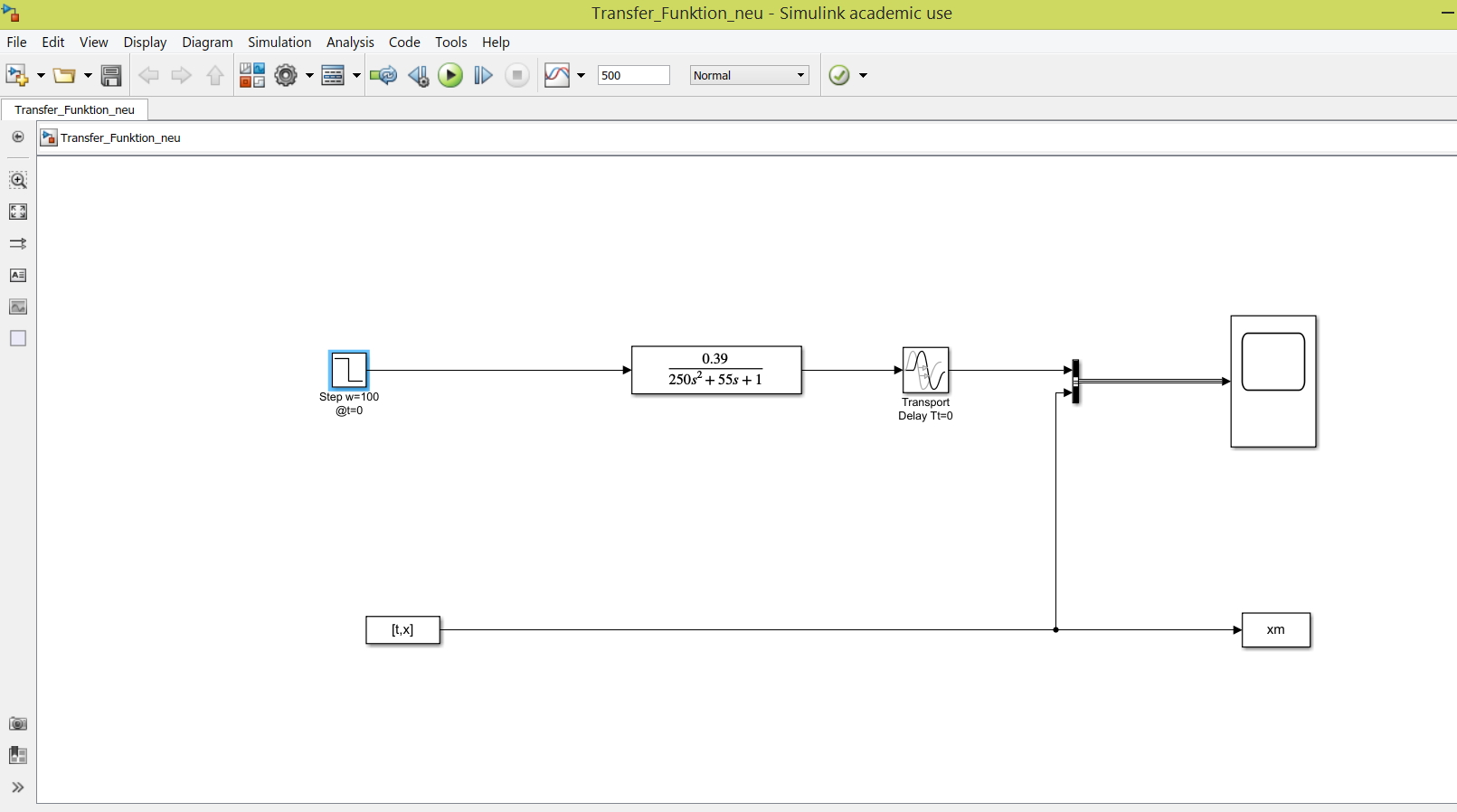

Abbildung Simulink System.jpg
 Beschreibung:

Download
 Dateiname:  Abbildung Simulink System.jpg
 Dateigröße:  170.73 KB
 Heruntergeladen:  29 mal

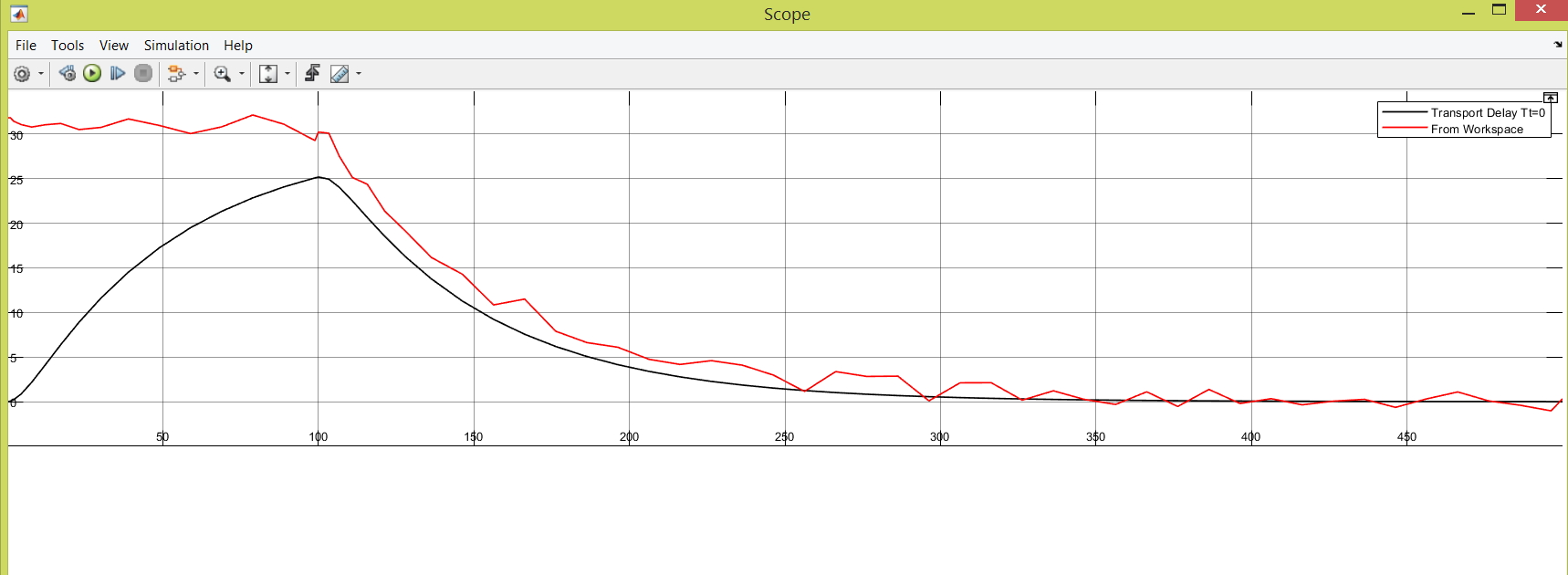

Abbildung Simulink IO Signale.jpg
 Beschreibung:

Download
 Dateiname:  Abbildung Simulink IO Signale.jpg
 Dateigröße:  182.12 KB
 Heruntergeladen:  23 mal
Private Nachricht senden Benutzer-Profile anzeigen


AKNOT
Forum-Century

Forum-Century


Beiträge: 129
Anmeldedatum: 12.10.11
Wohnort: Bochum
Version: R2018a
     Beitrag Verfasst am: 08.10.2018, 08:43     Titel:
  Antworten mit Zitat
Hallo,

eine Übertragungsfunktion hat per Definition einen Anfangswert von 0. Wenn du mit Startwerten ungleich 0 arbeiten möchtest, transformiere die ÜF in ein State Space oder bau sie selbst aus Integratoren auf, in beiden Fällen kannst du Startwerte vorgeben.


Gruß
