Verfasst am: 08.07.2010, 17:49 Titel: Betsimmte Bereich im Plot löschen ?

hi,
also ich hab ein Problem und zwar:

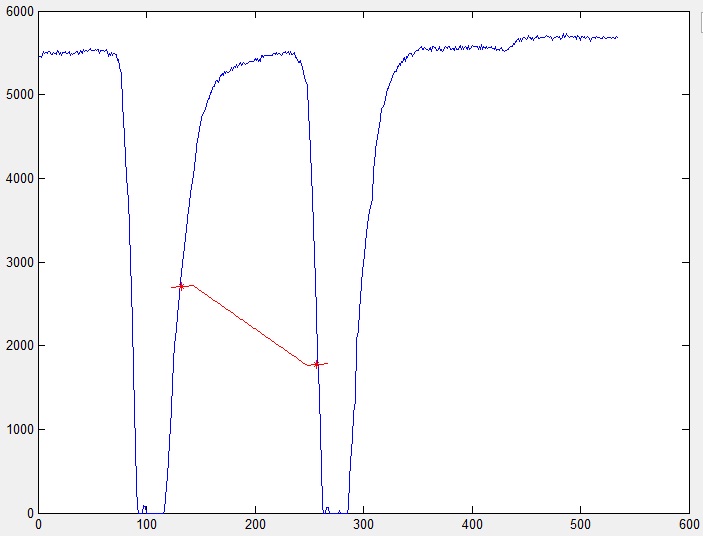

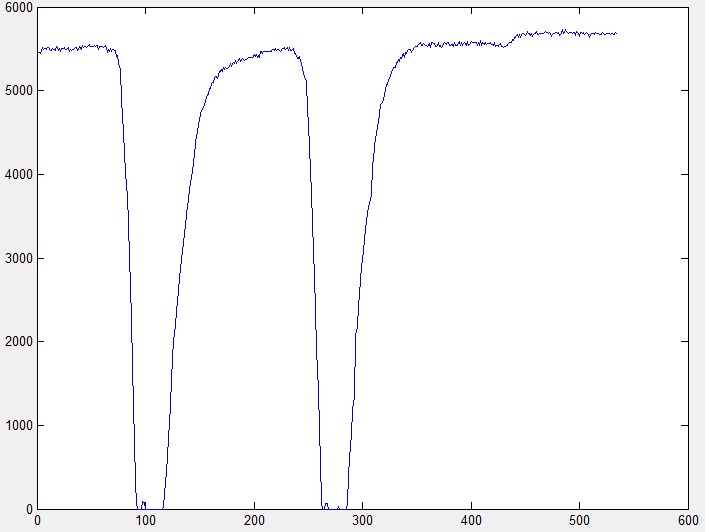

ich hab einen Plot in dem ich 2 Punkte markieren kann (plot1.jpeg). Anschliessend wird über eine Schaltfläche 'btnInterpolation' eine Interpolation über die markierten Punkte durchgeführt (plot2.jpeg).
(Für die Interpolation merke ich mir mehr Punkt: start-10, start, start+10, stop-10, stop, stop+10)...
klappt auch alles, habe dazu die Plots mal als jpeg hochgeladen.

Nun meine Frage, ist es möglich, den Bereich zwischen den markierten Punkten irgendwie zu löschen oder auszublenden ?
so dass nur noch die 'neue' Kurve besteht ?


Beschreibung:

Download

Dateiname:


Dateigröße:

40.64 KB

Heruntergeladen:

683 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

37.59 KB

Heruntergeladen:

659 mal

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 08.07.2010, 21:29 Titel:

Hallo,

ich würde es mit einem Handle auf die alte Linie versuchen und dann xdata und ydata passend abändern:

Code:

p = plot(....) %alter Plot
set(p, 'xdata', xneu)
set(p, 'ydata', yneu)

Funktion ohne Link?

Grüße,
Harald

jeko87

Themenstarter

Forum-Anfänger


	Beiträge: 46

	Anmeldedatum: 21.06.10

	Wohnort: ---

	Version: ---

Verfasst am: 08.07.2010, 22:58 Titel:

ja ok, kann ich mal probieren.

ich hatte jetzt allerdings noch einen anderen Ansatz...

wenn ich den plot habe, dann gehe ich von Beginn an bis zu dem 1. markierten Punkt (bereich1) und anschliessend gehe ich vom 2. markierten Punkt bis zum Ende des Plots (bereich2)
danach kann ich die beiden Bereiche addieren (gesamt_bereich) und könnte einen neuen Plot auf diesen Gesamtbereich anwenden ?

ist mir schon bewusst, dass dies keine Interpolation ist, aber es geht mir erst mal darum, gewisse Werte nicht mehr zu beachten.

also code-technisch:

Code:

bereich1=0:1:evalin('base','punkt1');
bereich2=evalin('base','punkt2'):1:evalin('base','anzBilder');
gesamt_bereich=bereich1+bereich2;

Funktion ohne Link?

Problem ist nur, dass mir 'ne Fehlermeldung ausgegeben wird

Code:

Matrix dimensions must agree.

Funktion ohne Link?

Hab aber keinen Plan wie ich das Problem nun wieder beheben soll, denn die Grösse der Matrizen ist halt nie gleich Confused

Ist diese Lösung eigentlich ok so, oder bringt es mich nicht weiter ?

danke

mfG

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 08.07.2010, 23:18 Titel:

Hallo,

ich vermute, du willst die Bereiche zusammensetzen - also nicht +, sondern [ ]:

Code:

gesamt_bereich=[bereich1, bereich2];

Funktion ohne Link?

Grüße,
Harald

jeko87

Themenstarter

Forum-Anfänger


	Beiträge: 46

	Anmeldedatum: 21.06.10

	Wohnort: ---

	Version: ---

Verfasst am: 09.07.2010, 09:48 Titel:

Ja stimmt.
Aber hab mich nun damit auseinandergesetzt, aber meine Möglichkeit ist echt viel gebastelt...und bis jetzt hab ich auch noch nicht wirklich eine Lösung.

Wollte nun deine Lösung mal probieren

Code:

p = plot(....) %alter Plot
set(p, 'xdata', xneu)
set(p, 'ydata', yneu)

Funktion ohne Link?

nur versteh ich sie nicht so recht...also mit dem plot ist kein Problem, 'xdata' wäre einfach der Variablenname(?), wenn ich die Matlab-Hilfe richtig verstehe...das Problem für mich ist xneu, wie krieg ich den Wert ?

anschliessend würd ich dann den plot wieder neu ausgeben

danke für deine Hilfe

mfG

Harald

Forum-Meister


	Beiträge: 24.501

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 09.07.2010, 10:13 Titel:

Hallo,

'xdata' und 'ydata' sind Eigenschaften der Linie (und heißen immer so).
xneu und yneu sind die neuen Daten für x und y, die verwendet werden sollen - und das sind quasi beliebige Variablennamen oder Ausdrücke.

Grüße,
Harald

jeko87

Themenstarter

Forum-Anfänger


	Beiträge: 46

	Anmeldedatum: 21.06.10

	Wohnort: ---

	Version: ---

Verfasst am: 09.07.2010, 10:32 Titel:

ok

ich hab dies jetzt in meinen code mit eingebaut

Code:

x=evalin('base','X'); % X-10, X, X+10
y=evalin('base','Y'); % Y-10, Y, Y+10
anz=evalin('base','anzBilder');
xi=0:size(x):anz;
yi=interp1(x,y,xi,'linear');
plot(yi,'r'); % interpolation ausgeben

v = evalin('base','data'); % daten für Plot stehen in Variablen data
[M N] = size(v); % vektor aufbauen

p = plot(1:M, v(:,3)); % plot ausgeben - 1. Zeile, 3.Spalte (alter plot)
set(p, 'xdata', x); % x --> Code 1.Zeile
set(p, 'ydata', y);

Funktion ohne Link?

nur denk ich, dass dies nicht die Lösung ist, sitz auch vielleicht auf der Leitung, aber weiss nicht welche Werte ich in der 'set' Zeile zuweisen soll, sry Confused
