Verfasst am: 31.03.2011, 15:01 Titel: Bild ausgeben dazu ein Querschnitt

hi

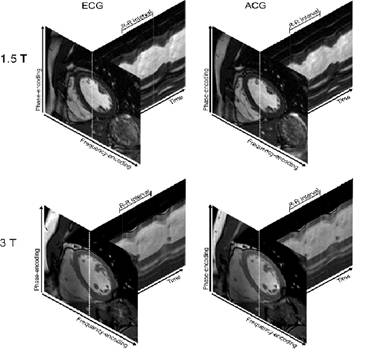

Gibt es eine Möglichkeit, 2 Bilder aneinander zu packen (90°)?
Im Anhang findet ihr ein Beispeil was ich genau meine.

Das Bild hat dann quasi einen querschnitt. und liegt im rechen winkel an das andere Bild an.
Hätte vielleicht jemand eine Idee, wie man das mit Matlab umsetzen kann?

Grüßerle
Shnegg


Beschreibung:

Download

Dateiname:


Dateigröße:

20.07 KB

Heruntergeladen:

599 mal

Hubertus

Forum-Meister


	Beiträge: 1.034

	Anmeldedatum: 08.01.09

	Wohnort: Hamburg

	Version: ---

Verfasst am: 31.03.2011, 16:44 Titel:

Moin shnegg,

was fertiges kenne ich nicht. Sollten hier keine anderen Vorschläge kommen, würde ich wie folgt verfahren. Das ist aber nur eine theoretische Idee!

1. Eine leere, größere Matrix schaffen, die beide Bilder aufnimmt.
2. Das aufrechte Bild dort reinkopieren
3. Das schräge Bild mit der Funktion "imtransform" auf die gewünschte Position bringen und dann in das größere Bild kopieren.

Für das Reinkopieren würde ich mit 2 Verfahren ein bischen rumspielen:

Code:

f1 = double( imread('1.tif') ); % original image
f2 = double( imread('2.tif') ); % original image
[ydim,xdim] = size(f1); % image size
M = [0.4 0.6 ; 0.6 0.4]; % mixing matrix
G = M * [f1(:)' ; f2(:)']; % mix
F = inv(M) * G; % un-mixG=uint8(G);
G=uint8(G);
F=uint8(F);

subplot(2,2,1); imshow( reshape(G(1,:),ydim,xdim) ); axis image off;
subplot(2,2,2); imshow( reshape(G(2,:),ydim,xdim) ); axis image off;
subplot(2,2,3); imshow( reshape(F(1,:),ydim,xdim) ); axis image off;
subplot(2,2,4); imshow( reshape(F(2,:),ydim,xdim) ); axis image off;

Funktion ohne Link?

und die anhängende Funktion. Das wird wohl nicht einfach aber zumindest ein Anfang.

Viel Glück

Hubertus

overlayimages.m

Beschreibung:

Download

Dateiname:

overlayimages.m

Dateigröße:

943 Bytes

Heruntergeladen:

383 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 01.04.2011, 16:25 Titel: Re: Bild ausgeben dazu ein Querschnitt

Hallo shnegg,

Siehe: http://www.mathworks.com/matlabcentral/fileexchange/21881-image3
Gruß, Jan
