Bildausrichtung mittels FFT


dasjoki
Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 58
Anmeldedatum: 29.10.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.02.2016, 17:43     Titel: Bildausrichtung mittels FFT
  Antworten mit Zitat
Hallo.
Ich möchte gern ein Bild ausrichten (Interferenzstreifen.png). Die Streifen sollen möglichst senkrecht stehen. Dazu habe ich mir gedacht, über die erste und letzte Bildzeile (und vielleicht noch ein paar dazwischen) eine FFT laufen zu lassen und das Bild so lang zu drehen, bis die Differenz der FFTs möglichst klein wird. Wenn ich das mache, erhalte ich ein Spektrum das bei 0 die höchste Amplitude aufweist (FFT.png). Das kann doch nicht sein, oder? Ich scheine da irgendetwas grundlegend falsch zu machen.

Hier mal mein Code:

Code:

    filename = [storage_location_image, dname, num2str(1), iform];
    original = imread(filename);
    [rows, columns] = size(original);

    lines = 5;          % Anzahl der äquidistanten FFTs
    fftlines=zeros(1,lines);

    for alpha=-10:5:10;

    rotate = imrotate(original,alpha, 'crop');
    image_section = rotate(rows/2-60:rows/2+39,columns/2-100:columns/2+300);
    [g, p] = size(image_section);

    imshow(image_section);
    for n = 1 : lines-1
    line([0, p], [1,1],'Color','green');                              %erste Linie auf Reihe 1
    line([0, p], [g*n/(lines-1), g*n/(lines-1)],'Color','green');
    fftlines(n+1) = (round(g*n/(lines-1)));
    end;
    fftlines(1)=1;

    waitforbuttonpress;

    for i = 1 : lines
    fftdaten = image_section(fftlines(i),:);
    a = fft(fftdaten);
    b = fftshift(a);
    plot(-200:200,b,'Color','black');
    end;

    waitforbuttonpress;

    end;



Am liebste wäre es mir, so etwas wie in Beispiel.png zu erhalten. Ist das auf mein Problem anwendbar und möglich?

Viele Grüße
Jojo

 Beschreibung:

Download

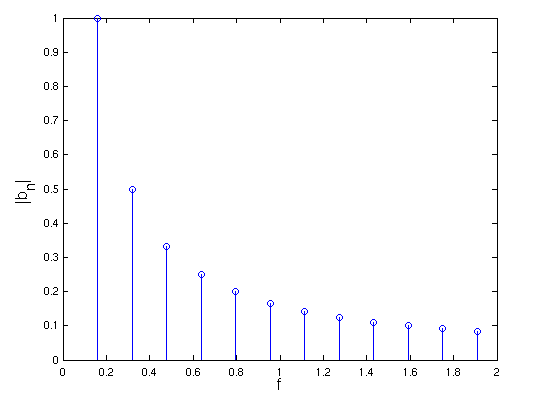

 Dateiname:  Beispiel.png
 Dateigröße:  5.27 KB
 Heruntergeladen:  239 mal
 Beschreibung:

Download

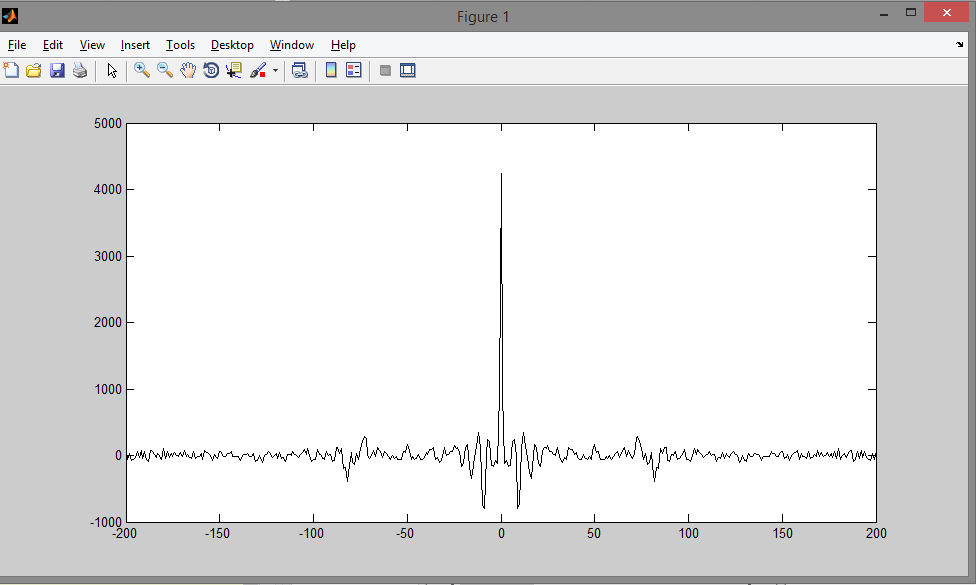

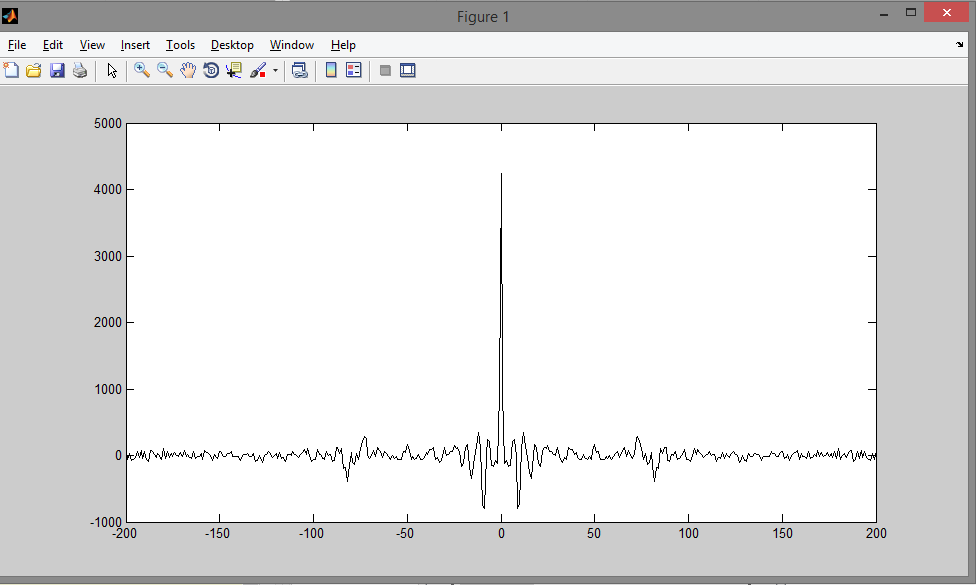

 Dateiname:  FFT.png
 Dateigröße:  19.68 KB
 Heruntergeladen:  253 mal
 Beschreibung:

Download

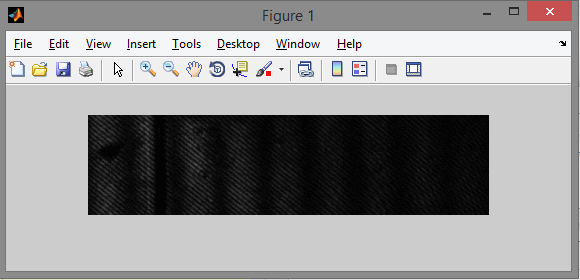

 Dateiname:  Interferenzstreifen.png
 Dateigröße:  30.55 KB
 Heruntergeladen:  238 mal
Private Nachricht senden Benutzer-Profile anzeigen


DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 25.02.2016, 20:48     Titel:
  Antworten mit Zitat
Hallo,

du kannst für die Darstellung des Frequenzspektrums die Funktion aus diesem Thread im letzten Post nutzen:

http://www.gomatlab.de/abtastheorem.....m-sinussignal-t40174.html

Siehe auch die letzten Codezeilen in dem Post bzgl. der Darstellung des Spektrums mit dem Output der Funktion.

Der Gleichsignalanteil (Amplitude bei 0) ist nichts weiter als ein Mittelwert. Da die Farbwerte ja auch nicht (alle) 0 sind, ergibt sich auch Mittelwert > 0.

Gruß DSP
Private Nachricht senden Benutzer-Profile anzeigen

dasjoki
Themenstarter

 Forum-Fortgeschrittener

Forum-Fortgeschrittener

Beiträge: 58
Anmeldedatum: 29.10.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.02.2016, 12:26     Titel:
  Antworten mit Zitat
Hallo,
danke für deine schnelle und ausführliche Antwort. Kannst du mir noch sagen, was meine Abtastfrequenz ist oder wie ich die heraus bekomme? Ich habe ja nur ein Bild mit Pixeln vorliegen

Grüße
Jojo
Private Nachricht senden Benutzer-Profile anzeigen

DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 26.02.2016, 12:32     Titel:
  Antworten mit Zitat
Bitte schön...

Code:

for i = 1 : lines
    fftdaten = image_section(fftlines(i),:);
    [mag, mag_dB, fv] = FFT_betragsspektrum( fftdaten, length(fftdaten), 1, 0, 0)
    stem(fv,mag,'Color','black');
end;
