Bildbearbeitung Störungen herausfiltern


Matze12345
Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 30.06.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.07.2015, 10:54     Titel: Bildbearbeitung Störungen herausfiltern
  Antworten mit Zitat
Hallo liebe Forengemeinde,

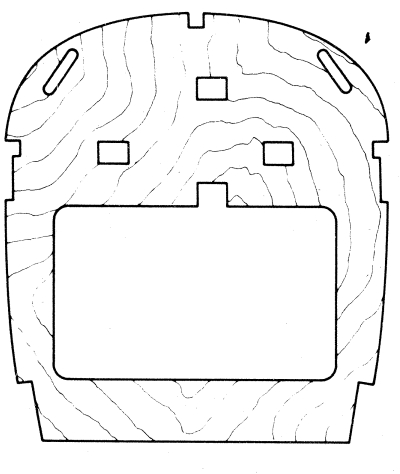

ich habe folgende Aufgabenstellung für das angehangene Bild:

Vorliegende unbemaßte Fertigungszeichnungen sollen
Hinsichtlich ihrer Qualität verbessert werden, d.h.
Störgrößen (Rauschen, Schlieren) herausfiltern
Fertigungsrelevante Bereiche müssen bestehen bleiben

Durch Analyse bemaßt werden
Außenabmessungen, Abstände, Radien, Winkel

jedoch fehlt mir hier eine Idee für die Herangehensweise und wäre euch sehr dankbar, wenn ihr mir hierbei helfen könnt!

MfG Matze

 Beschreibung:

Download
 Dateiname:  Spant2.jpg
 Dateigröße:  81.45 KB
 Heruntergeladen:  462 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 07.07.2015, 12:23     Titel: Re: Bildbearbeitung Störungen herausfiltern
  Antworten mit Zitat
Hallo Matze12345,

Das sieht nach einer Hausaaufgabe aus. Dann wäre es zu vermuten, dass ihr irgend etwas in der Richtung auch in der Vorlesung erwähnt habt. Oder?

Gruß, Jan
Private Nachricht senden Benutzer-Profile anzeigen

Matze12345
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 30.06.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.07.2015, 14:14     Titel:
  Antworten mit Zitat
Leider fehlt uns der Ansatz hierfür wären um einen Rat dankbar
Private Nachricht senden Benutzer-Profile anzeigen

Haudi

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.07.2015, 14:18     Titel:
  Antworten mit Zitat
Hallo,

für den Bereich Bildstörungen findest du vl. hier einen Ansatz:

http://de.mathworks.com/help/images.....dilation-and-erosion.html


Haudi

Matze12345
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 30.06.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.07.2015, 14:52     Titel:
  Antworten mit Zitat
Damit habe ich es auch schon versucht und bin nicht auf das gewünschte Ergebnis gekommen!!
Private Nachricht senden Benutzer-Profile anzeigen

Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 07.07.2015, 14:59     Titel:
  Antworten mit Zitat
Matze12345 hat Folgendes geschrieben:
Damit habe ich es auch schon versucht und bin nicht auf das gewünschte Ergebnis gekommen!!

wenn du etwas versucht hast dann bitte immer code liefern und sagen was nicht klappt. "bin nicht auf das gewünschte Ergebnis gekommen" ist nicht aussagekräftig.
grüße
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

Haudi

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 07.07.2015, 18:15     Titel:
  Antworten mit Zitat
Mit "medfilt2" bekommst du die Störungen weg.

Matze12345
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 30.06.15
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.07.2015, 11:29     Titel:
  Antworten mit Zitat

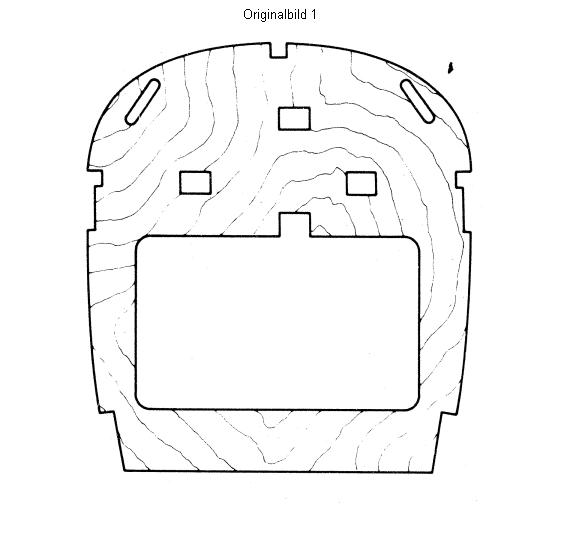

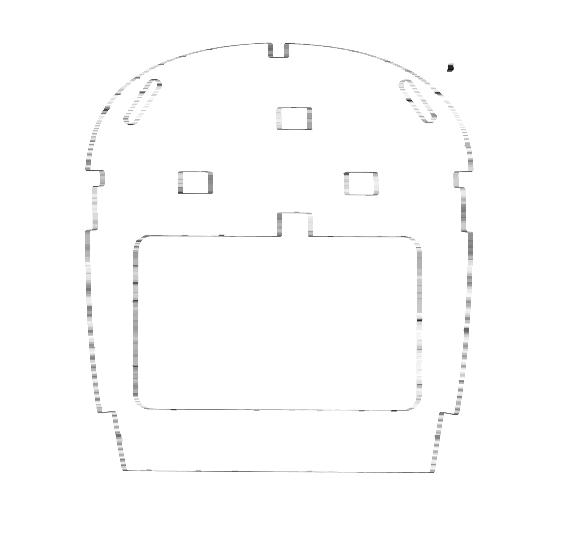

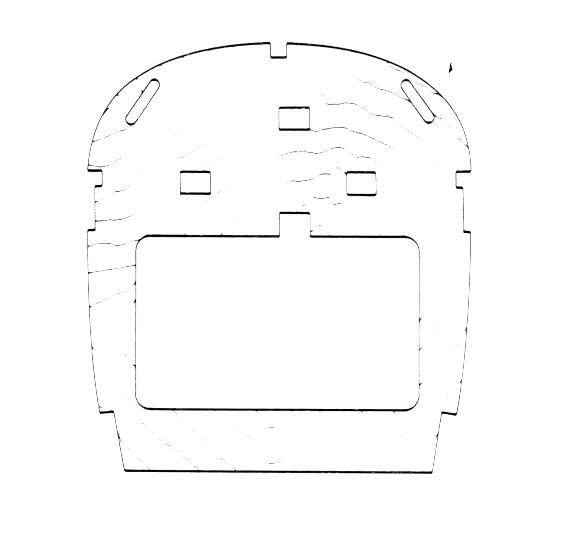

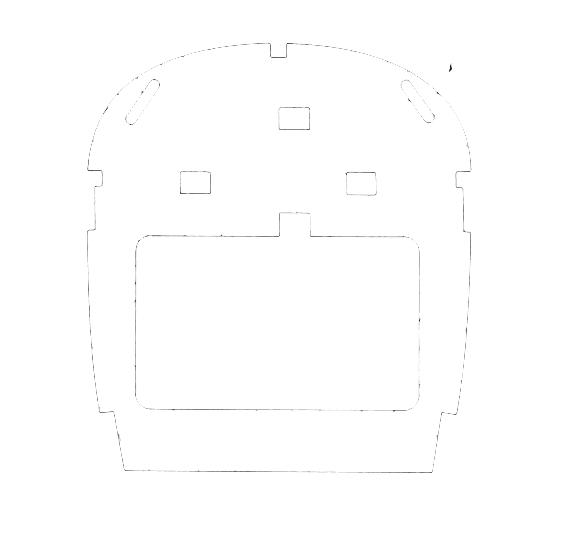

Das ist unser aktueller Stand. Wir Probleme dabei das Bild wieder in eine hohe Qualität zubekommen. Das heißt die kannsten zuglätten un die Kontur hervorzuheben.


Code:
I = imread('spant2.jpg');
M = I(:,:,2);

%show original image
figure(1)
imshow(I)
title('Originalbild 1');


se = strel ('line',3,0);
X = imdilate(M,se);
figure(2)
imshow(X)



se = strel ('line',2,90);
V = imdilate(X,se);
figure(3)
imshow(V)


se = strel ('line',5,0);
Y = imerode(V,se);
figure(4)
imshow(Y)


 Beschreibung:

Download
 Dateiname:  figure4.jpg
 Dateigröße:  13.41 KB
 Heruntergeladen:  441 mal
 Beschreibung:

Download
 Dateiname:  figure3.jpg
 Dateigröße:  11.15 KB
 Heruntergeladen:  437 mal
 Beschreibung:

Download
 Dateiname:  figure2.jpg
 Dateigröße:  16.54 KB
 Heruntergeladen:  450 mal
 Beschreibung:

Download
 Dateiname:  figure1.jpg
 Dateigröße:  26.75 KB
 Heruntergeladen:  448 mal
Private Nachricht senden Benutzer-Profile anzeigen
