Hallo,
meine Frage ist nicht wirklich eine Programmierfrage, jedoch bezieht sich das im Endeffekt auch auf Matlab:

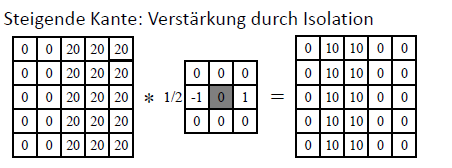

Kann mir jmd erklären, wie man auf die Endmatrix kommt ?
Ich versteh überhaupt nicht, wie ich mein Filter auf diesen Bildausschnitt anwenden muss und was ich da rechnen muss , um auf die Matrix ganz rechts zu kommen.
Ich hoffe es kann mir jmd helfen.
Vielen Dank
| Beschreibung: |
|
Download |
| Dateiname: |
BILDVERARBEITUNG.png |
| Dateigröße: |
9.01 KB |
| Heruntergeladen: |
507 mal |
|
|
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 24.07.2011, 01:54
Titel: Re: Bildverarbeitung
|
|
Hallo ProblemBild,
Lege die 3x3 Filter-Matrix mit dem Mittelpunkt über jedes Pixel des 5x5 Bildes. Dann wird der neue Wert des Mittelpunktes durch die Operation bestimmt, bei der der linke Pixel * -0.5 und der rechte * 0.5 gewichtet wird. Die Punkte ausserhalb werden als 0 angenommen.
Beispiel: 1. Zeile, 2. Spalte:
0 * (-0.5) + 20 * (0.5) => 10
Klarer? Gruß, Jan
|
|
|
|
| ProblemBild |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.07.2011, 12:09
Titel:
|
|
|
Vielen Vielen Dank habs verstanden.
|
|
|
|
| ProblemBild |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.07.2011, 12:34
Titel:
|
|
Hallo,
ich bins noch einmal.

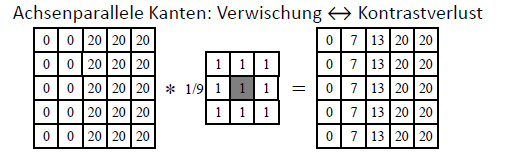

Ich dachte, dass ich das verstanden habe, jedoch kommt es jetzt beim Gleitenden Mittelwert nicht hin.
Wenn ich den Wert, für die 1 Zeile, 2. Spalte berechne komme ich nicht auf die 7 .
Ich habe folgendes gerechnet: 1/9 * 20 + 1/9 * 20 = 40 / 9
Was mache ich denn falsch ?
| Beschreibung: |
|
Download |
| Dateiname: |
BILD2.png |
| Dateigröße: |
10.44 KB |
| Heruntergeladen: |
502 mal |
|
|
|
|
| Hubertus |
Forum-Meister
|
|
Beiträge: 1.034
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: Hamburg
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.07.2011, 12:50
Titel:
|
|
Moin,
Du mußt das Randproblem beachten. Es gibt die Methode 0 wie Jan S beschrieben, die Pixelwiederholung und die Interpolation. In Deinem Fall wäre die Pixelwiederholung die bessere Wahl und dann kommst Du auf 60/9.
Viele Grüße
Hubertus
|
|
|
|
| ProblemBild |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.07.2011, 13:16
Titel:
|
|
Was ist mit dem Randproblem und Pixelwiedeholung genau gemeint ?
Und was hast du gerechnet, dass du auf die 60/9 gekommen bist?
|
|
|
|
