bivariates polar histogram |
|
| Seb579 |
Forum-Newbie
|
 |
Beiträge: 3
|
|
|
|
Anmeldedatum: 19.09.18
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 19.09.2018, 12:48
Titel: bivariates polar histogram
|
 |
| |
 |
 |
Hallo zusammen,

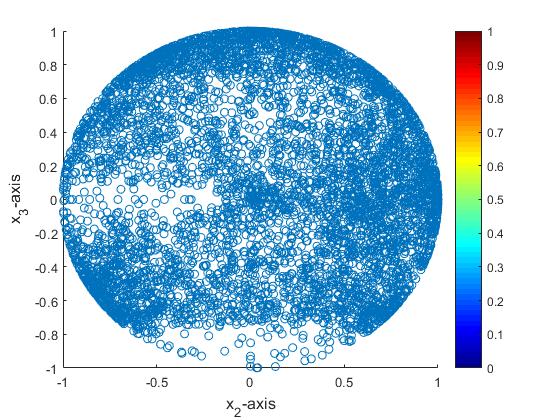

ich möchte gerne die "Lagehäufigkeit" eines Materials in einem Stoff darstellen. Die Lage des eingebundenen Materials ist durch einen 3d Vektor [x y z] bestimmt. Als Vereinfachung habe ich die Länge des Vektors auf "1" normiert, damit dieser immer seinen Endpunkt auf der "Einheitskugel" hat. Durch Reduzierung auf 2d (Draufsicht auf die Kugel) lässt sich mit polarscatter (siehe polarscatter.jpg) erahnen welche Lage am häufigsten vorkommt.

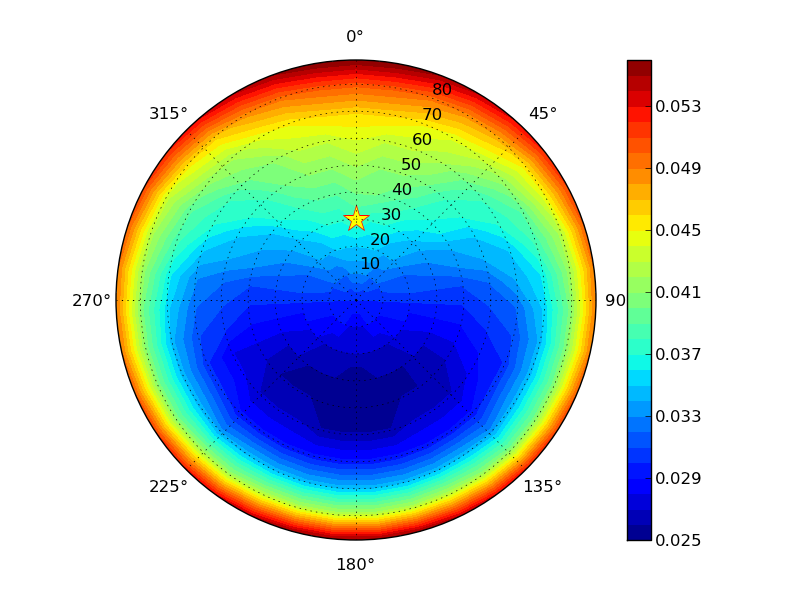

Allerdings wäre es schon hieraus einen density plot (wie zum Beispiel polardensity_plot.png) womöglich mithilfe eines histogramms zu erzeugen.In kartesischen koordianten geht das ja mit hist3 ganz gut verfälscht aber natürlich durch das kartesische Raster die Aussagekraft. Hat jemand von euch eine Idee wie ein bivariates histogram in polarkoordinaten dargestellt werden kann?
Gruß
Sebastian
| Beschreibung: |
|
Download |
| Dateiname: |
polardensity_plot.png |
| Dateigröße: |
91.74 KB |
| Heruntergeladen: |
274 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
polarscatter.jpg |
| Dateigröße: |
64.06 KB |
| Heruntergeladen: |
259 mal |
|
|
|
|
|
|
|
|
|
