Blindleistungsstellbereich eines Wechselrichters realisieren |
|
| fuchs |
Forum-Anfänger
|
 |
Beiträge: 12
|
|
|
|
Anmeldedatum: 06.12.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 02.09.2015, 11:00
Titel: Blindleistungsstellbereich eines Wechselrichters realisieren
|
 |
Hallo liebes Forum,
ich möchte den Blindleistungsstellbereich eines Wechselrichters realisieren.
Dazu sind folgende Werte gegeben:
Smax=Pnenn
cos(phi)=0,8untererregt ... 0,8übereregt
cos(phi)=P/S
Die Blindleistung berechnet sich aus Q=sqrt(S^2-P^2)
Die Funktion sieht folgendermaßen aus:

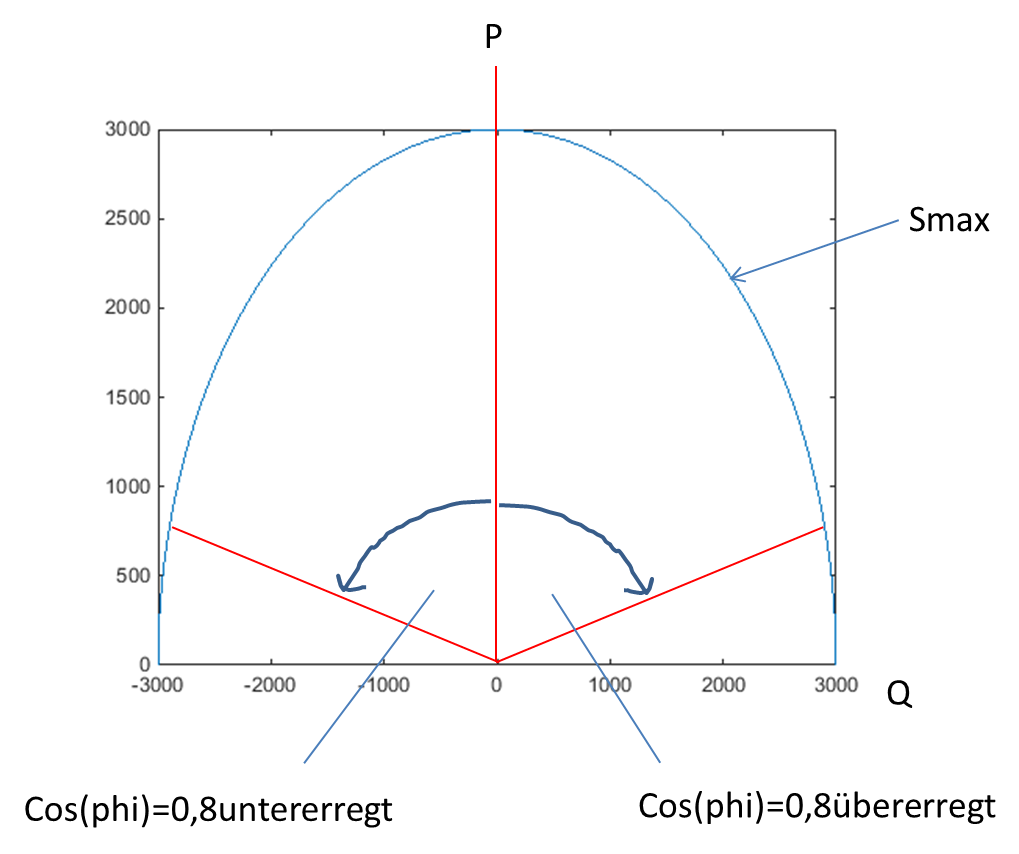

Nun will ich diese Funktion mit dem cos(phi) begrenzen. Das Ergebnis sollte wie im Anhang aussehen.
Wie kann ich das realisieren?
| Beschreibung: |
|
Download |
| Dateiname: |
Skizze.png |
| Dateigröße: |
64.77 KB |
| Heruntergeladen: |
239 mal |
|
|
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.09.2015, 13:00
Titel:
|
|
|
Was soll denn passieren, wenn der Sollwert zum Beispiel 1000var + 100W ist? Wirkleistung erhöhen oder Blindleistung runterfahren? Oder vielleicht auf den Punkt mit dem kleinsten Abstand zur Begrenzungslinie fahren? Wenn Du die Antwort auf diese Frage weißt, sollte die Implementierung geschenkt sein...
|
|
|
|
| fuchs |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 12
|
|
|
|
Anmeldedatum: 06.12.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.09.2015, 13:58
Titel:
|
|
Hi Epfi,
ich habe in meiner Anwendung die unterschiedlichste Wirkleistungen gegeben und möchte berechnen, wie viel maximale Blindleistung ich einspeisen oder beziehen kann. Also so, dass ich in dem zulässigen Bereich bleibe.
Wie kann ich das begrenzen mit einer einfachen Formel? Ich stehe da leider etwas auf dem Schlauch.
Danke für die Antwort.
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.09.2015, 14:43
Titel:
|
|
|
Eigentlich musst Du dann nur die Geradengleichung von den beiden roten Begrenzungslinien in der Form Q = f(P) aufstellen. Dann setzt Du Dein gegebenes P ein und bekommst Q_max raus. Anschließend musst Du dann noch prüfen, ob Du S_max überschreitest und ggf. die maximale Blindleistung mit Q = sqrt(S_max^2 - P^2) ausrechnen.
|
|
|
|
| fuchs |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 12
|
|
|
|
Anmeldedatum: 06.12.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 02.09.2015, 16:36
Titel:
|
|
Ok vielen Dank.
Das hat mir geholfen. Ich habe die Geradengleichungen aufgestellt und dann gelten entweder diese oder ab einer bestimmten Leistung ( P=Smax*cos(phi) ).
So kann ich mir immer die maximal mögliche Blindleistung berechnen.
|
|
|
|
|
|
|
