Block Annotation, Anzeige Wert der Variable



zmaier
Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 14.09.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 20.02.2019, 09:16     Titel: Block Annotation, Anzeige Wert der Variable
  Antworten mit Zitat
Hallo,
ist es möglich den Wert der Variable anzeigen zu lassen, nicht den Variablen-Namen?

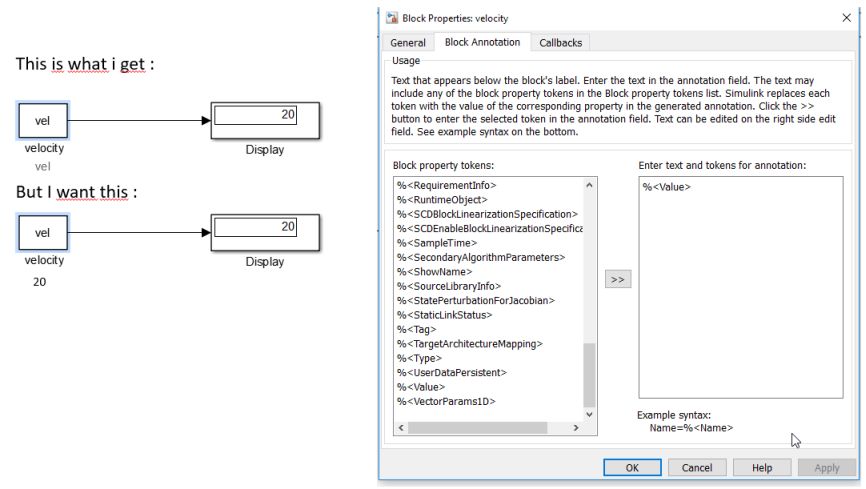

Siehe Bild im Anhang.

Vielen Dank,
schöne Grüße
Martin

 Beschreibung:

Download
 Dateiname:  Block_Properties.jpg
 Dateigröße:  53.22 KB
 Heruntergeladen:  9 mal
Private Nachricht senden Benutzer-Profile anzeigen


fabianT
Forum-Anfänger

Forum-Anfänger


Beiträge: 35
Anmeldedatum: 31.10.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.02.2019, 14:35     Titel:
  Antworten mit Zitat
Hallo,

ich denke nicht, dass es direkt über die Annotations funktionieren wird, da du den Wert des Parameters, der sich wahrscheinlich im Base Workspace befindet, evaluieren musst...

Ein Workaround wäre über eine Maske:

- maskiere den Constant Block
- In Initialization füge folgendes ein:

set_param(gcb, 'AttributesFormatString', num2str(evalin('base', 'vel')))

Viele Grüße
Fabian
Private Nachricht senden Benutzer-Profile anzeigen

zmaier
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 14.09.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.02.2019, 10:35     Titel:
  Antworten mit Zitat
Perfekt, mehr will ich doch gar nicht Smile Komisch das es da nichts einfacheres gibt, denk mir sowas brauchen doch viele Leute. Ich will ja in der Simulation rasch sehen welchen Wert meine Parameter haben.

Danke für deine Hilfe!

Schöne Grüße
Martin
Private Nachricht senden Benutzer-Profile anzeigen

fabianT
Forum-Anfänger

Forum-Anfänger


Beiträge: 35
Anmeldedatum: 31.10.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.02.2019, 12:38     Titel:
  Antworten mit Zitat
Es gibt noch einen anderen, etwas allgemeineren Weg: Rechtsklick auf das Signal und dann "Show Value Label of Selected Port". In einem gelben Fenster wird dir dann der Wert angezeigt. Das gilt generell, nicht nur für Konstant Blöcke.

Viele Grüße
Fabian
Private Nachricht senden Benutzer-Profile anzeigen

zmaier
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 6
Anmeldedatum: 14.09.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.02.2019, 09:19     Titel:
  Antworten mit Zitat
Danke, ist auch eine super Möglichkeit. Very Happy
