Verfasst am: 31.01.2017, 12:33 Titel: Brauche Hilfe zur einer Aufgabe

Hallo zusammen,
ich bin absoluter Matlab Neuling und sollte diese Aufgabe lösen.
Irgendwie habe ich mich total verrannt und komme einfach nicht mehr weiter

Code:

clear all, close all,

% Modellparameter defenieren

R1 = 1.5; % Ohm
R2 = 0.5; % Ohm
C = 1e-3; % mF
I = 10; % A Anfangsstrom
U = 0; % V
UC = 0;

% Lösung

Tsim=0.01;

T_Schritte=[1e-4,2e-4,5e-4,1e-3,2e-3];
for n=1:length(T_Schritte),
T=T_Schritte(n);
I(1)=0;
t(1)=0;
for k=2:(0.01/T+1),
I(k)=U(k)-UC(k)/(R1+R2);
UR1(k)= I(k) * R1;
t(k)=(k-1)*T;
end
figure(1),
plot (t,I,t,UR1,'k-'),
end

axis ([0 Tsim 0 10.5]),

Funktion ohne Link?

[EDITED, Jan, Bitte Code-Umgebung verwenden - Danke!]

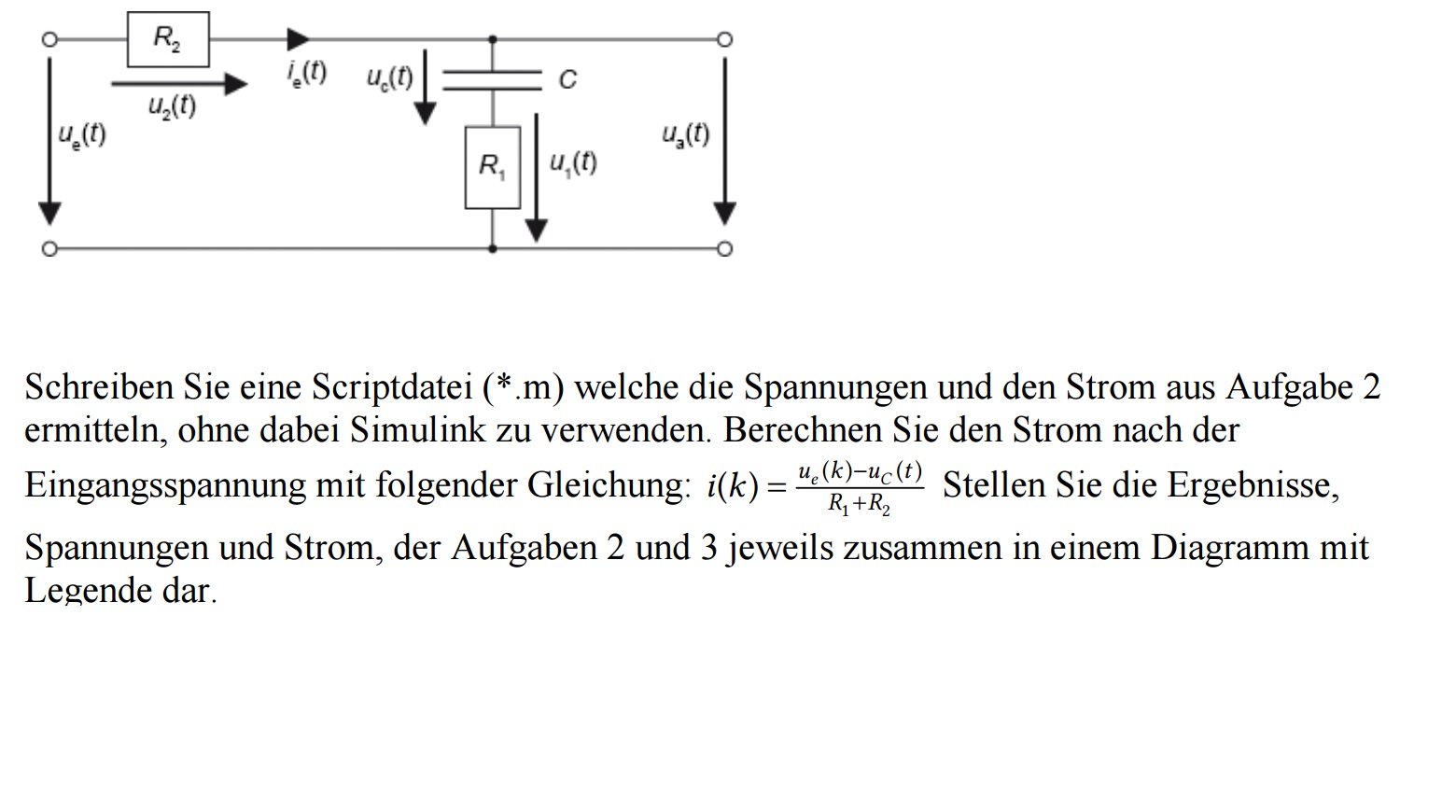

Beschreibung:

Download

Dateiname:


Dateigröße:

188.34 KB

Heruntergeladen:

265 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 31.01.2017, 18:40 Titel: Re: Brauche Hilfe zur einer Aufgabe

Hallo Poe,

Uns fehlt die Information, was "Spannung und Strom aus Aufgabe 2" ist. Wahrscheinlich musst Du genau das hier noch einsetzen. Das "clear all" ist dabei nicht behilflich, denn es löscht alle vorherige Arbeit. darum ist "clear all" ja auch mein persönlicher Feind, wie die Forums-Teilnehmer sicherlich schon mal bemerkt haben Smile

, oder besser: Evil or Very Mad

Also: Versuche mal U und I aus der vorherigen Aufgaben zu übernehmen.

Gruß, Jan
