Colorbar bei SURF anpassen |
|
| rowJoe |
Forum-Fortgeschrittener
|
 |
Beiträge: 57
|
|
|
|
Anmeldedatum: 25.11.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2015b
|
|
|
|
 |
|
Verfasst am: 17.05.2013, 09:10
Titel: Colorbar bei SURF anpassen
|
 |
Hallo zusammen,
ich bin auf der Suche nach einer Lösung für folgendes Problem:
Mit einer Schleife erstelle ich 3D Plots mit SURF und blende dabei auch die Colorbar ein. Entsprechend der Ausprägung der Messdaten erfolgt die Farbgebung. Ich betrachte in diesen Darstellungen nun relative Abweichungen von Nennmaßen. Damit die Grafiken untereinander vergleichbar sind, möchte ich folgendes in allen Grafiken festlegen: Bei keiner Abweichung (d.h. ist = soll), möchte ich immer grün vergeben. der blaue/grüne Bereich soll sich an den jeweiligen Messdaten der Grafik orientieren.
Leider bin ich dabei bisher zu keiner Lösung gekommen. Habt ihr Ideen?
Besten Gruß und bereits vielen Dank,
Jonas
|
|
|
|
|
|
| Nras |
Forum-Meister
|
|
Beiträge: 608
|
|
|
|
Anmeldedatum: 21.02.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.12.0.635 (R2011a)
|
|
|
|
|
|
|
Verfasst am: 17.05.2013, 10:21
Titel:
|
|
Hallo,
eventuell hilft das schon: mit caxix([unten, oben]) kannst du einen festen Wertebereich für die colorbar vorgeben. Wenn du nun relative Abweichungen betrachtest, könntest du vielleicht caxis([-1,1]). So sind alle Abweichungen mit derselben Farbe besetzt, nur manchmal kommen eben nicht alle Farben vor.
Je nach dem, ob ich dein Vorhaben richtig oder falsch verstanden habe, könntest du auch eher caxis([0, 1]) gebrauchten oder das entsprechend anpassen.
Viele Grüße,
Nras
|
|
|
|
| rowJoe |
Themenstarter
Forum-Fortgeschrittener
|
|
Beiträge: 57
|
|
|
|
Anmeldedatum: 25.11.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 2015b
|
|
|
|
|
|
|
Verfasst am: 17.05.2013, 10:51
Titel:
|
|
| |
 |
 |
Moin Nras,
danke für die schnelle Antwort. Ich habe es auch gleich mal ausprobiert... Das Ergebnis sieht du in den beiden Messungen unten.
Mein Vorhaben etwas deutlicher an einem Beispiel:
In Messung 1 und 2 sollte die 100 (Messergebnis entspricht 100% dem Soll) in der Colorbar grün sein. Die obere und untere Grenze (also min und max) sollen dabei entsprechend des kleinsten/größten Messergebnisses der Messreihe angepasst werden.
Da das erhaltene Ergebnis nicht ganz dem entspricht folgende Idee:
- Min/Max der Messreihe abfragen
- Die jeweils größte Differenz als obere/untere Grenze einsetzen
Was meinst du? Gehts noch einfacher? Werde das gleich mal ausprobieren...

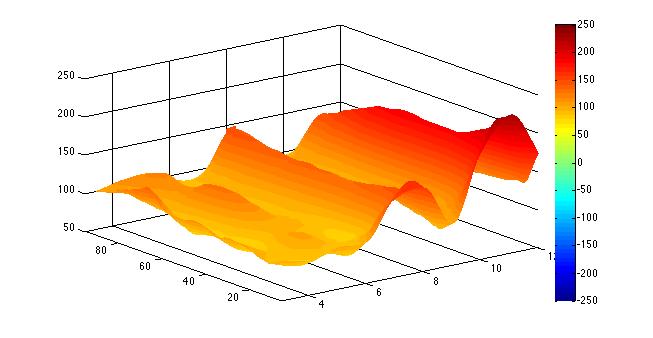

| Beschreibung: |
| Messung 2 mit neuem Colorbar-Setting |
|
Download |
| Dateiname: |
Messung 2_neu.jpg |
| Dateigröße: |
32.42 KB |
| Heruntergeladen: |
569 mal |

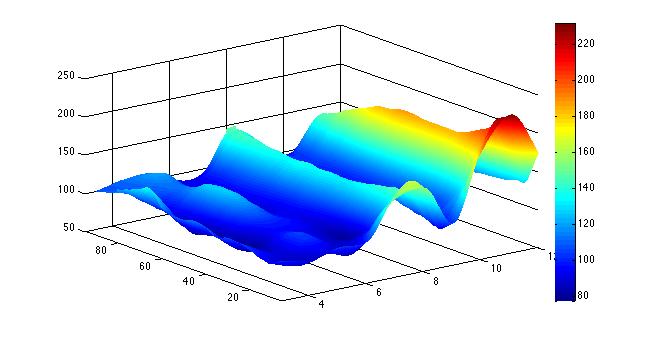

| Beschreibung: |
|
Download |
| Dateiname: |
Messung 2.jpg |
| Dateigröße: |
35.2 KB |
| Heruntergeladen: |
550 mal |

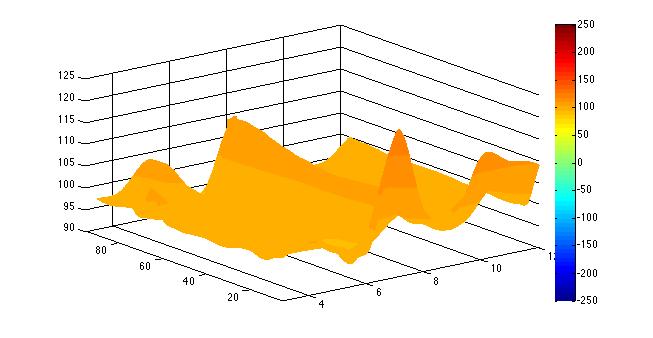

| Beschreibung: |
| Messung 1 mit neuem Colorbar-Setting |
|
Download |
| Dateiname: |
Messung 1_neu.jpg |
| Dateigröße: |
28.59 KB |
| Heruntergeladen: |
552 mal |

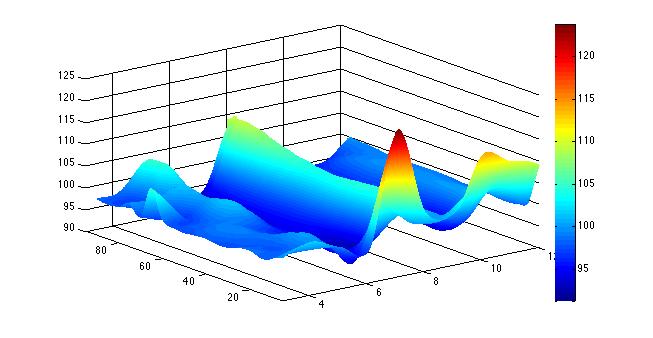

| Beschreibung: |
|
Download |
| Dateiname: |
Messung 1.jpg |
| Dateigröße: |
29.77 KB |
| Heruntergeladen: |
578 mal |
|
|
|
|
| Nras |
Forum-Meister
|
|
Beiträge: 608
|
|
|
|
Anmeldedatum: 21.02.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: 7.12.0.635 (R2011a)
|
|
|
|
|
|
|
Verfasst am: 17.05.2013, 16:50
Titel:
|
|
Hallo,
ich verstehe nicht genau, was du meinst. Aber wenn es einfach das Ziel ist, beim Wert 100 die Farbe grün zu haben, dann musst Du die Werte cmin und cmax eben um 100 zentrieren und den Bereich so groß wählen, wie die größte absolute Abweichung von 100 ist.
Wenn x die Messung ist, dann sollte wohl soetwas wie
dir vielleicht helfen.
Viele Grüße
Nras,
|
|
|
|
|
|
|
