Colorbar: Minimum und Maximum setzen |
|
| Doppelkopf |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 17.01.2013, 14:31
Titel: Colorbar: Minimum und Maximum setzen
|
 |

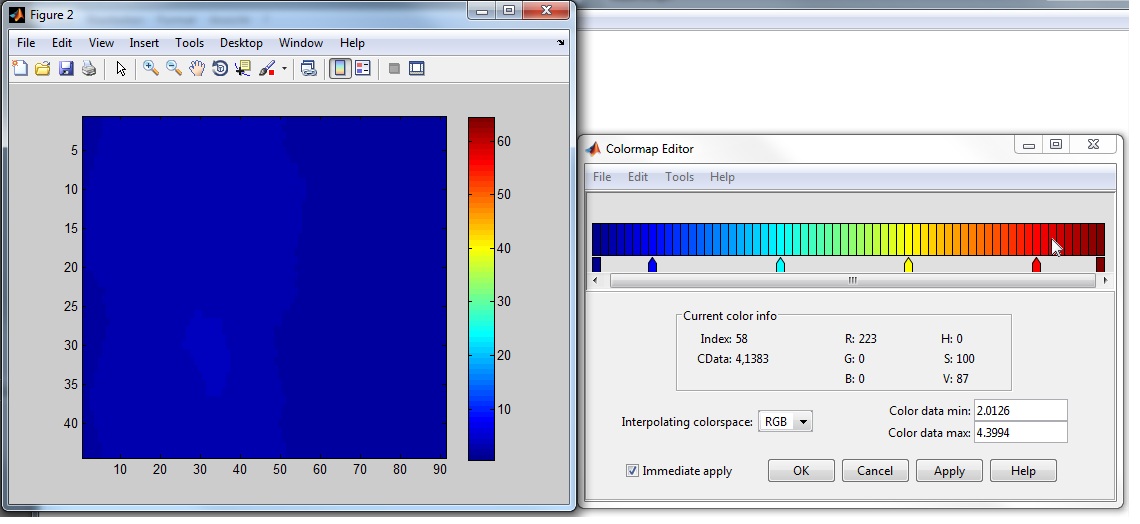

Hallo, ich habe eine n*m-Matrix 'Z', die ich mit der Funktion 'image(Z)' als plot darstelle. Z enthält Werte zwischen 2.0126 und 4.3994.
Es sollen nun auf der 2-D Oberfläche des Plots die unterschiedlichen hohen Werte mit unterschiedlichen Farben dargestellt werden.
Dies ist leider nicht der Fall. Wie im Bild (Anhang) zu sehen ist, hat die Colorbar nicht den minimalen und maximalen Wert von 'Z' als Begrenzung.
Woran liegt es, und wie kann ich diese Einstellung vornehmen?
Im Bild (Anhang) wird das Problem deutlich.
| Beschreibung: |
| falsche Begrenzung in der Colorbar |
|
Download |
| Dateiname: |
Problem.jpg |
| Dateigröße: |
112.11 KB |
| Heruntergeladen: |
625 mal |
|
|
|
|
|
|
| denny |
Supporter
|
|
Beiträge: 3.853
|
|
|
|
Anmeldedatum: 14.02.08
|
|
|
|
Wohnort: Ulm
|
|
|
|
Version: R2012b
|
|
|
|
|
|
|
Verfasst am: 17.01.2013, 14:52
Titel:
|
|
|
|
|
| Doppelkopf |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 17.01.2013, 16:34
Titel:
|
|
Hey Danke vielmals,
Du hast mein problem somit gelöst:
Es liegt daran, dass ich 'image(Z)' verwendet habe, anstelle 'imagesc(Z)'.
Der Befehl 'image(Z)' skaliert die Werte der Colorbar nicht nach Minimum und Maximum meiner Matrix 'Z', sondern nach Anzahl der verschiedenen Farbabstufungen (in diesem fall = 64).

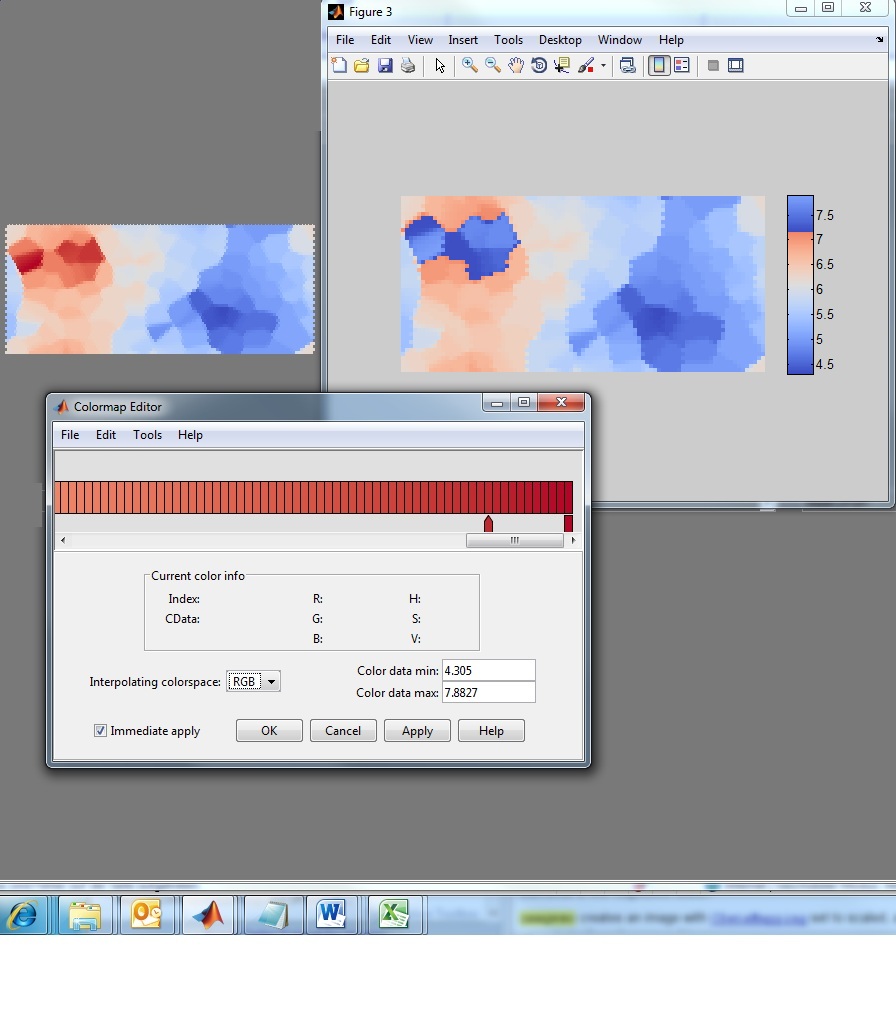

Nun ergibt sich mir aber ein anderes Problem, was ich mir nicht erklären kann. Ich habe wieder meine Matrix 'Z' diesmal mit 'image(Z)' gebildet. Die obere Teil meiner Colorbar ist falsch! Ist solch ein Fehler bekannt?
| Beschreibung: |
| Warum ist die Colorbar fehlerhaft |
|
Download |
| Dateiname: |
fehlerhafte Colormap Skala.jpg |
| Dateigröße: |
142.72 KB |
| Heruntergeladen: |
637 mal |
|
|
|
|
| denny |
Supporter
|
|
Beiträge: 3.853
|
|
|
|
Anmeldedatum: 14.02.08
|
|
|
|
Wohnort: Ulm
|
|
|
|
Version: R2012b
|
|
|
|
|
|
|
Verfasst am: 17.01.2013, 17:48
Titel:
|
|
|
Was benutzt du für colormap?
|
|
|
|
| Doppelkopf |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 18.01.2013, 15:16
Titel:
|
|
|
Ich benutze eine colormap names 'CoolWarm' Im Anhang habe ich die colormap hochgeladne, so dass man sie bei Matlab laden kann.
|
|
|
|
| Bo |
Gast
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 24.01.2013, 17:11
Titel:
|
|
Moin,
caxis([max min])
Grüße Bo
|
|
|
|
|
|
|
