Colormap für mehrere Oberflächen in einer Figure



Christian_95
Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 11.02.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.02.2019, 12:11     Titel: Colormap für mehrere Oberflächen in einer Figure
  Antworten mit Zitat
Ich habe eine Matrix gegeben. Mit m Zeilen und n Spalten. Eine Messreihe ist eine Spalte und fungiert bei meiner Oberfläche als Z-Wert.

Mit Hilfe einer for-Schleife wird die Matrix, bzw. die darin liegenden Messreihen Stück für Stück in einem 3D-Koordinaten-System geplottet.

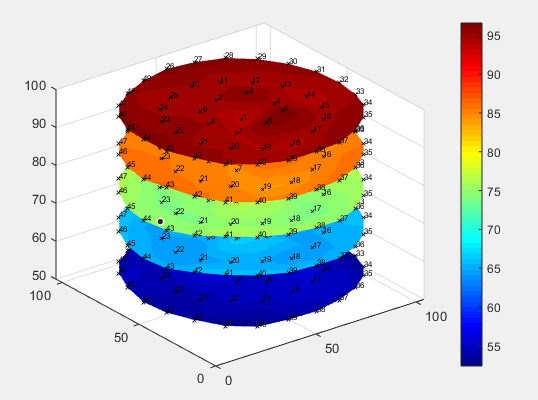

In den angehängten Bildern verdeutlicht sich mein Problem.

Ich möchte die gleiche colormap für alle Oberflächen meiner Figure haben. Das Problem ist offensichtlich der Versatz der Messwerte. Dabei ist der untere "Kreis" blau und der ganz oben rot. Diesen Versatz habe ich aber eingebaut, da ich sozusagen eine tomografische Darstellung meiner Messwerte haben möchte.

Kann mir jemand einen Tipp geben wie ich das Problem lösen kann?

Mapping einer Oberfläche.PNG
 Beschreibung:

Download
 Dateiname:  Mapping einer Oberfläche.PNG
 Dateigröße:  40.39 KB
 Heruntergeladen:  9 mal
 Beschreibung:

Download
 Dateiname:  Mapping.PNG
 Dateigröße:  42.41 KB
 Heruntergeladen:  8 mal
Private Nachricht senden Benutzer-Profile anzeigen


Christian_95
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 11.02.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.02.2019, 08:43     Titel:
  Antworten mit Zitat
Ich habe das Problem gelöst. Für die, die es interessiert:

Innerhalb der for-Schleife rufe ich die Funktion "freezeColor" von John Iversen nach den Befehlen surf(x,y,z) und shading flat auf.

Download unter:
https://de.mathworks.com/matlabcent.....eezecolors-unfreezecolors

Wichtig ist mit caxis([min() max()]) die Limits der neuen Messreihen zu aktualisieren, ansonsten wird nur die Farbe der ersten Oberfläche gefreezt.

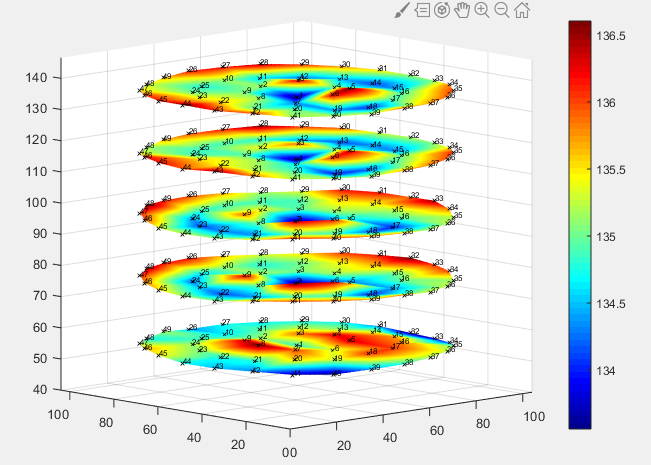

Im Anhang könnt ihr sehen was mein Ziel war. Die Colorbar ist aktuell ohne wirkliche Aussagekraft, dafür finde ich aber eventuell auch noch eine Lösung.

MFG Christian

Mapping Colormap.PNG
 Beschreibung:

Download
 Dateiname:  Mapping Colormap.PNG
 Dateigröße:  143.91 KB
 Heruntergeladen:  8 mal
Private Nachricht senden Benutzer-Profile anzeigen
