Verfasst am: 15.06.2011, 15:47 Titel: contour: Farben werden immer automatisch gewählt

Hallo, liebe Gemeinde!

Ich möchte mehrere Diagramme mit contourf zeichnen und dabei immer die gleiche colorbar bzw. LevelList verwenden. Es soll also immer die gleiche Farbe für die gleiche Höhe verwendet werden.

Ich habe bspw. zwei Temperaturmatrizen (wobei ein Element die Temperatur eines Punktes auf der Fläche ist):

Code:

exp_T_standard = [
1800 1800 1800 1800 1800 1800;
1800 1800 1800 1800 1800 1800;
2200 2200 2200 2200 2200 2200;
2400 2400 2400 2400 2400 2400;
3000 3000 3000 3000 3000 3000;
3000 3000 3000 3000 3000 3000];

exp_T4_SA180 = [
2700 2700 1800 2334 2334 1800;
2371 2283 1800 2496 2674 1800;
2448 2459 2548 2506 2523 2923;
2514 2602 2608 2695 2616 2562;
2560 2607 2630 2646 2602 2524;
2604 2596 2662 2603 2636 2519];

Funktion ohne Link?

Die ich nun über folgende Befehler plotten kann:

Code:

contourf(exp_T_standard, 'LevelListMode', 'manual', 'LevelList', 1800:200:3000, 'XData', 0:5:25,'YData', 0:5:25, 'DisplayName','standard');
colorbar;

Funktion ohne Link?

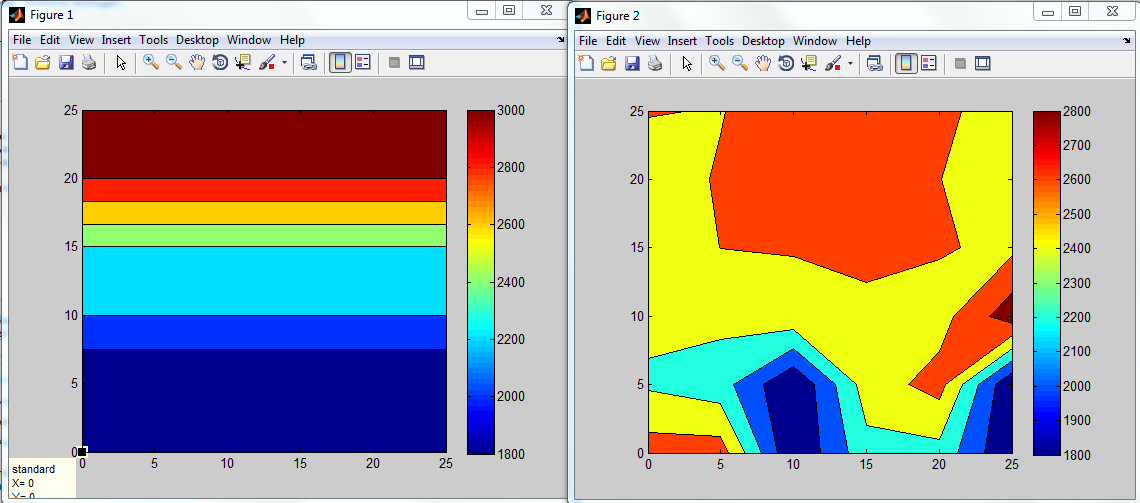

Das Problem ist, dass LevelList komplett ignoriert wird und die Farben immer dem größten und dem kleinsten Element in der Matrix angepasst werden (siehe Anhang).

Wie kann ich dafür sorgen, dass die Farben immer von 1800 bis 3000 gehen?

Danke für eure Hilfe.

matlab problem1 contour.PNG

Beschreibung:

Download

Dateiname:

matlab problem1 contour.PNG

Dateigröße:

66.87 KB

Heruntergeladen:

712 mal

robuster

Themenstarter

Forum-Newbie


	Beiträge: 2

	Anmeldedatum: 15.06.11

	Wohnort: ---

	Version: R2009b

Verfasst am: 15.06.2011, 21:32 Titel:

Hallo nochmal!

Ich habe eine Lösung gefunden (falls jemand anderes das gleiche Problem haben sollte)

Mit axis, kann man die Farben neu zuteilen:

Code:

contourf(exp_T4_SA180, 6, 'XData', 0:5:25,'YData', 0:5:25, 'DisplayName','standard');
colorbar;
axis([0 25 0 25 1800 3000 1800 3000]);

Funktion ohne Link?

Verstehe nicht, wieso es nicht mit LevelList geklappt. Aber wenigstens geht es so.

Beste Grüße
robuster
