Contour



Krainex
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 01.02.18
Wohnort: Salzburg
Version: R2017b
     Beitrag Verfasst am: 01.02.2018, 17:28     Titel: Contour
  Antworten mit Zitat
Hallo,

ich habe mich im Forum bereits umgesehen bezuglich Contour, aber ich komm leider auf keine Lösung. Ich habe mehrer Punkte, durch x, y und z bestimmt, im Raum und eine dazugehörige Werte v. Mit diesen Werten würde ich gerne einen Counter Plot erstellen.

Hier mein erster Ansatz, er läuft ohne Fehlermeldung durch, aber erzeugt kein Bild:
Code:
data = xlsread('Test.xlsm','Tabelle1','C3:Z650');

x = data(:,1);
y = data(:,2);
z = data(:,3);
v = data(:,4);

b = 0:0.5:3.5;
l = 0:0.5:4.5;

[X,Y] = meshgrid(b, l);

Z = griddata(x,y,z,X,Y,'cubic');

figure
contour(X,Y,Z,v,'ShowText','on');

xlabel('{\bf x-Achse}')
ylabel('{\bf y-Achse]}')
title('{\bf Test }')

Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 18.805
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 02.02.2018, 00:24     Titel:
  Antworten mit Zitat
Hallo,

ohne Daten schwer nachzuvollziehen.
Enthält Z z.B. zu viele NaN?`

v ist ein Vektor mit Contour Levels. Bei dir sieht es so aus, als ob v ein weiterer Datenvektor wäre. Das ist nicht sinnvoll.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Krainex
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 01.02.18
Wohnort: Salzburg
Version: R2017b
     Beitrag Verfasst am: 02.02.2018, 13:47     Titel:
  Antworten mit Zitat
Hallo Harald,

danke für deine Antwort. Bin auch zu dem Entschluss gekommen, dass ich meine Daten damit nicht darstellen kann. X,Y,Z Beschreiben einen Punkt im Raum und V gibt dem Punkt einen Wert. Ich habe jetzt ein Volumen erstellt und an mehreren Positionen den Slice Befehl verwendet, was auch gut funktioniert.

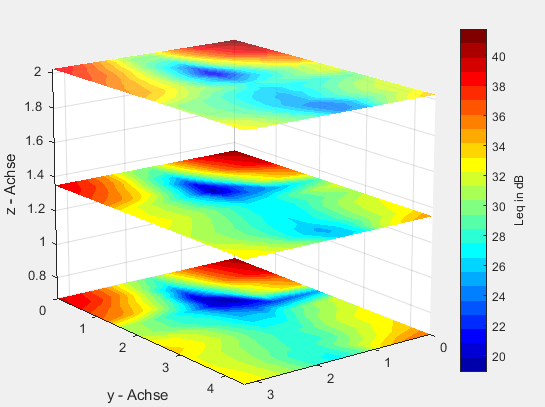

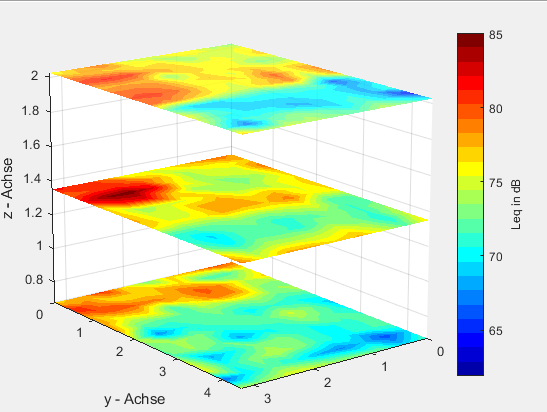

Dabei bin ich nur auf ein Problem gestoßen, dass sich die Colorbar Beschriftung ändert, bei unterschiedlichen Datensätzen (Siehe Anhang). Gibt es eine Möglichkeit Matlab zu sagen, dass es immer alle 2 (in meinem Fall dB) die Colorbar beschriften soll?

LG

Code:
dataset = xlsread('ER_ArrayMessung.xlsm','ER','C3:Z650');

[X, Y, Z] = meshgrid(unique (dataset(:, 1)), unique (dataset(:, 2)),unique (dataset(:, 3)));
V = zeros(12, 9, 6);

for i = 1:numel(V)
  idx = find(dataset(:, 1) == X(i) & dataset(:, 2) == Y(i) & dataset(:, 3) == Z(i));
  V(i) = dataset(idx, 9);           %Ändern der Frequenz siehe Excel
end


hf2 = figure;

hs = slice(X,Y,Z,V,[],[],0.675);
hold on;
hs = slice(X,Y,Z,V,[],[],1.35);
hs = slice(X,Y,Z,V,[],[],2.025);

shading interp
set(hs,'FaceAlpha',0.8);

colormap (jet(24))
grid on;
daspect([2.5,2.5,1])
axis tight
az = -217.5;
el = 16;
view(az, el);
camzoom(1)
camproj perspective


h = colorbar
ylabel(h, 'Leq in dB')
xlabel('x - Achse "Fensterwand"');
ylabel('y - Achse');
zlabel('z - Achse');


 Beschreibung:

Download
 Dateiname:  M2.PNG
 Dateigröße:  33.65 KB
 Heruntergeladen:  55 mal
 Beschreibung:

Download
 Dateiname:  M1.PNG
 Dateigröße:  36.51 KB
 Heruntergeladen:  56 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 18.805
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 02.02.2018, 17:34     Titel:
  Antworten mit Zitat
Hallo,

bei der Ausgabe von h solltest du ein paar Eigenschaften und einen Link zu noch mehr Eigenschaften sehen. Mit diesen kannst du den colorbar anpassen, relevante Eigenschaften dürften Limits und Ticks sein.

Grüße,
Harald
