Contour3 aus streamline erstellen



Sharkfest
Forum-Anfänger

Forum-Anfänger


Beiträge: 32
Anmeldedatum: 09.02.18
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.02.2018, 17:04     Titel: Contour3 aus streamline erstellen
  Antworten mit Zitat
Hallo,

ich habe dreidimensionale Matrizen mit Daten des magnetischen Potentials. Insgesamt sind es 4 Matrizen, "X", "Y", "Z" und "V". Wenn ich zum Beispiel eingebe:
Code:
, dann wird mir der x-Wert des ersten Punktes in der dreidimensionalen Matrix angezeigt. Bei den anderen Matrizen dementsprechend dasselbe, also bei "V" dann der Wert des magnetischen Potentials. Ich habe mir dann mit:

Code:
dx = x(1,2,1) - x(1,1,1);
        dy = y(2,1,1) - y(1,1,1);
        dz = z(1,1,2) - z(1,1,1);
        X = x(1,1,1):dx:x(1,end,1);
        Y = y(1,1,1):dy:y(end,1,1);
        Z = z(1,1,1):dz:z(1,1,end);
        [X, Y, Z] = meshgrid(X, Y, Z);


        % Schrittweite
        dx = XMat(1,2,1) - XMat(1,1,1);

        [Bx, By, Bz] = gradient(V, dx);

        Bx = - Bx;
        By = - By;
        Bz = - Bz;


die entsprechenden Werte der magnetischen Flussdichte geben lassen. Das Ganze lasse ich dann mit streamline so plotten:

Code:
[sx,sy,sz] = meshgrid(-0.02:0.005:0.02, -0.02:0.005:0.02, 0.015);
Fieldlines = streamline(X,Y,Z,Bx,By,Bz,sx,sy,sz);


Jetzt kommt meine Frage. Ist es möglich die Funktion contour3 auf streamline anzuwenden, so dass ich die Potentiallinie meiner Magnetfelddarstellung bekomme?

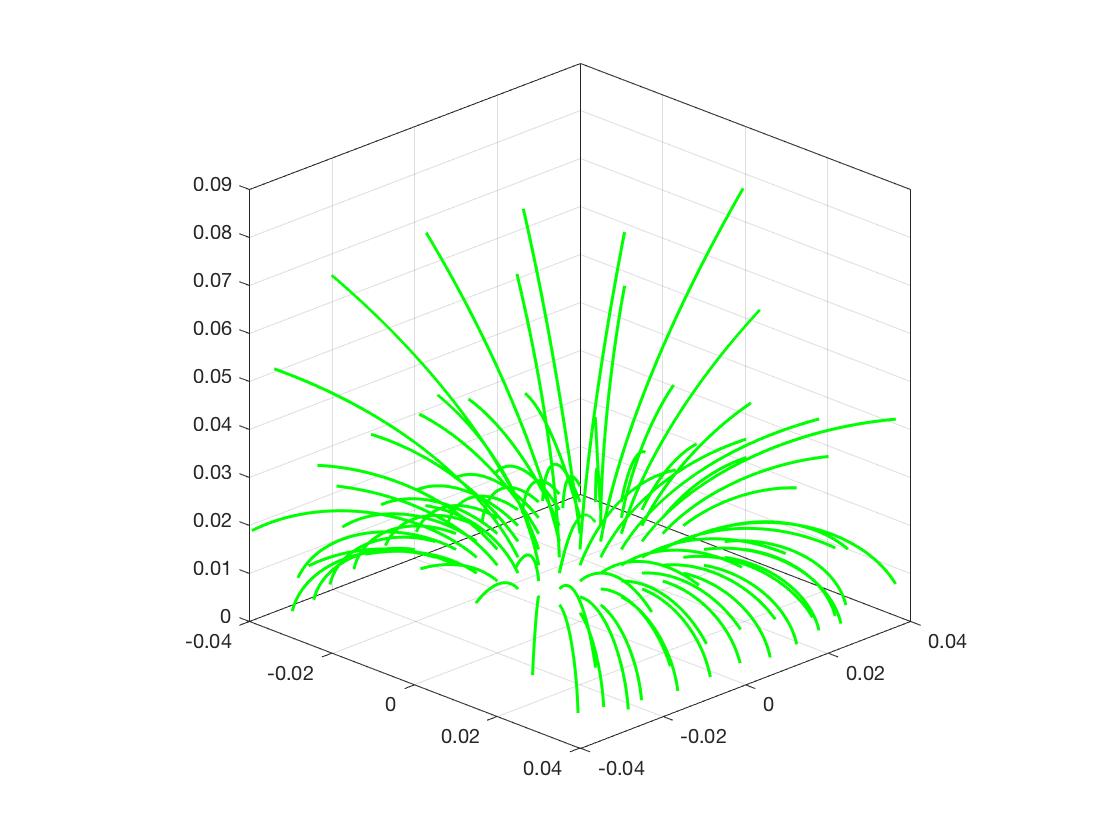

Anbei noch ein Bild des Magnetfeldplottes.

 Beschreibung:
Magnetischer Fluss

Download
 Dateiname:  untitled.jpg
 Dateigröße:  82.98 KB
 Heruntergeladen:  51 mal
