Contourplot mit Werte anzeigen


mel2503
Forum-Anfänger

Forum-Anfänger

Beiträge: 18
Anmeldedatum: 03.01.08
Wohnort: ---
Version: 7
     Beitrag Verfasst am: 18.02.2011, 12:05     Titel: Contourplot mit Werte anzeigen
  Antworten mit Zitat

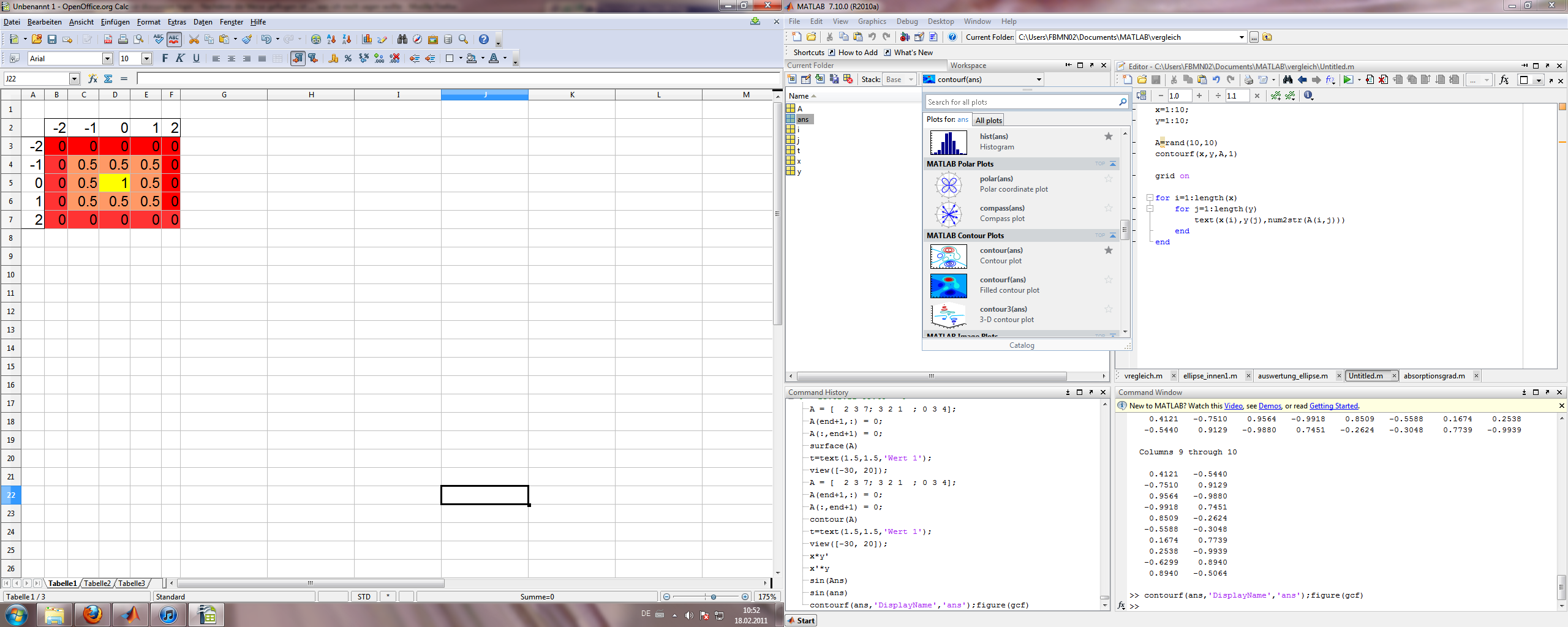

Hallo ich möchte die eine Lichtverteilung mit dem contourplot gerne grafisch darstellen. soweit klappt auch alles. Aber ich würe gern jeden Wert der Matrix, die ich plotte, im plot angezeigt haben (siehe angehängte Datei, da habe ich mal ein bsp in excel zusammen geklickt)
ich habe auch schon eine idee gehabt, aber frage mich ob es auch eleganter geht. sprich ohne zwei zusätzliche for-schleifen.


Code:
x=-2:2;
y=-2:2;
A=[0 0 0 0 0;
    0 0.5 0.5 0.5 0;
    0 0.5 1 0.5 0;
    0 0.5 0.5 0.5 0;
    0 0 0 0 0];
contourf(x,y,A,2)
grid on
set(gca,'XTick',x); set(gca,'YTick',y);
for i=1:length(x)
    for j=1:length(y)
        text(x(i),y(j),num2str(A(i,j)))
    end
end



danke schon mal

 Beschreibung:

Download
 Dateiname:  bsp.png
 Dateigröße:  263.71 KB
 Heruntergeladen:  589 mal
