CurveFitting: Angegebene Koeffizienten sind falsch



Patrick96
Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 11.10.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 11.12.2016, 15:28     Titel: CurveFitting: Angegebene Koeffizienten sind falsch
  Antworten mit Zitat
Hallo zusammen,

ich habe ein kleines Problem mit dem Curve Fitting Tool. Zuerst habe ich bei versch. Frequenzen in einem Prüfstand Messwerte aufgenommen. Diese habe ich in ein M Files eingesetzt und mittels cftool eine Annäherungsfunktion bestimmt.
Die "beste" Funktion ist die Fourier Reihe mit 5 Gliedern. Matlab hat mir auch gleich die Koeffizieten ausgeben und ich war zufrieden.
Wenn ich jetzt aber in meinem Skript eine Funktion mit den genannten Koeffizienten in der Form:

f(x) = a0 + a1*cos(x*w) + b1*sin(x*w) +
a2*cos(2*x*w) + b2*sin(2*x*w) + a3*cos(3*x*w) + b3*sin(3*x*w) +
a4*cos(4*x*w) + b4*sin(4*x*w) + a5*cos(5*x*w) + b5*sin(5*x*w

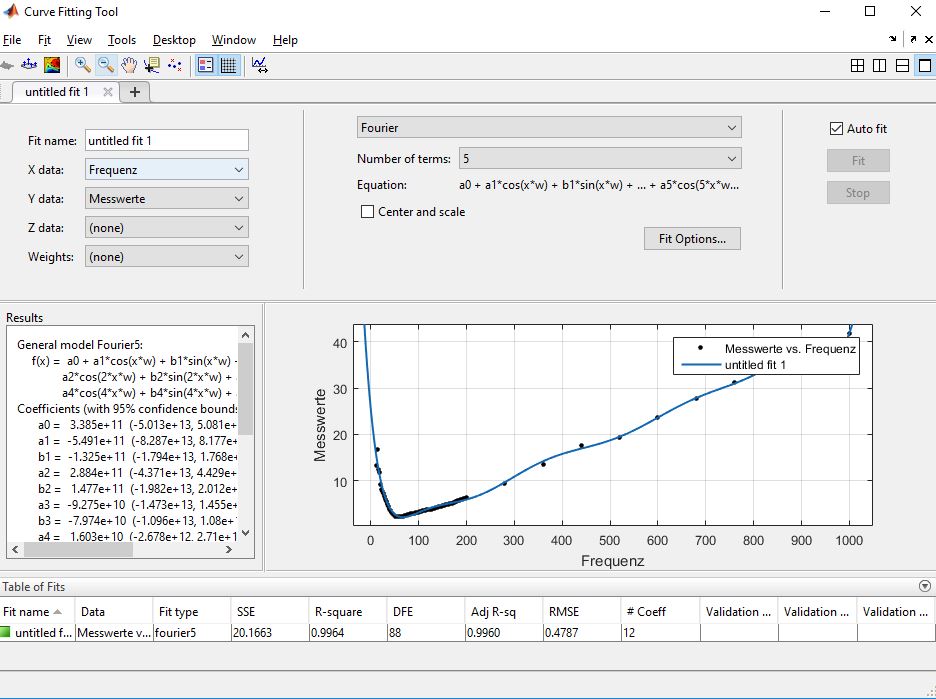

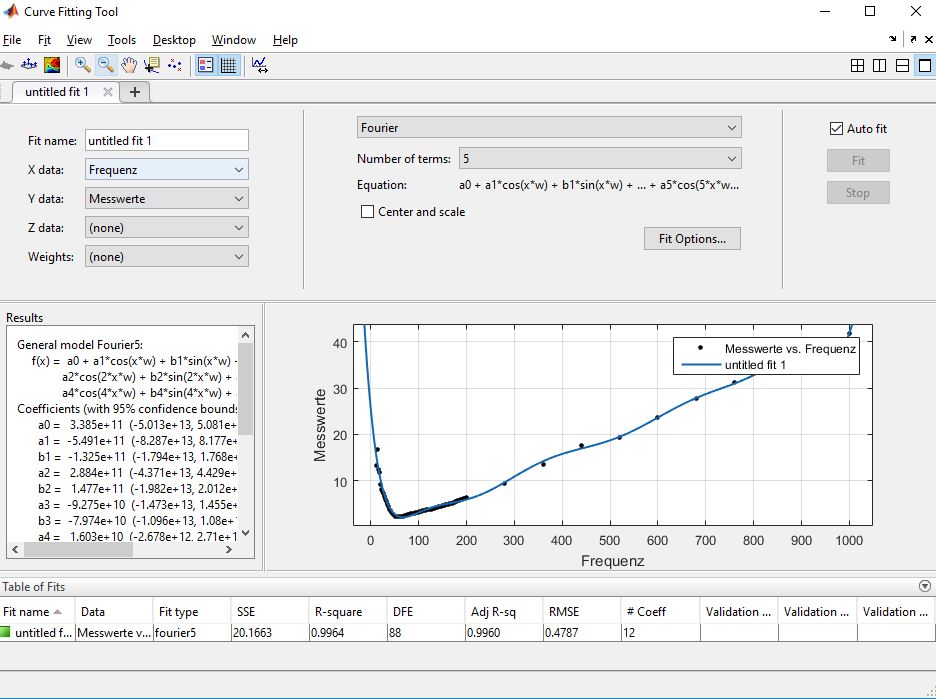

ausschreiben will, dann erhalte ich komplett andere Werte (statt 40-->4.595789459112287e+04). Zur Unterstützung der Verständlichkeit hänge ich mein Skript und ein Bild des CFTools an.

Vielen Dank für Eure Unterstützung!

Viele Grüße

Patrick96

 Beschreibung:

Download
 Dateiname:  CFTool.JPG
 Dateigröße:  113.41 KB
 Heruntergeladen:  150 mal
Auswertung.m
 Beschreibung:

Download
 Dateiname:  Auswertung.m
 Dateigröße:  3.68 KB
 Heruntergeladen:  114 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 18.820
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 11.12.2016, 16:47     Titel:
  Antworten mit Zitat
Hallo,

schau dir mal die Konfidenzintervalle deiner Koeffizienten an. Diese sind extrem groß und die Koeffizienten daher alles andere als aussagekräftig.

Bietet sich denn hier wirklich eine Fourierzerlegung an, und das mit so vielen Termen? Da sind doch kaum Schwingungen.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Patrick96
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 11.10.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.12.2016, 15:28     Titel:
  Antworten mit Zitat
Hallo,

vielen Dank für den Hinweis mit dem Konfidenzintervallen. Bei der Auswahl des Algortihmus habe ich mich bevorzugt an die Darstellung aus meinem Bild "Cftool" gehalten. D.h. wenn eine ausgwählte Funktion eine hohe Überscheidung mit den Messpunkten ergab, dann habe ich diesen Algorithmus ausgewählt.

Ich habe jetzt auch andere Algorithmen ausprobiert, aber die Annäherung an die Messpunkte ist eher schlecht. Gibt es denn noch eine andere Möglichkeit, um aus Messwerten einen Funktionsterm zu generieren?

Viele Grüße

Patrick Quindel
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 18.820
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 12.12.2016, 16:11     Titel:
  Antworten mit Zitat
Hallo,

muss es denn eine Funktion sein? Ginge auch eine Spline?
Könnte die Funktion stückweise definiert sein, also z.B. zwei Geraden?

Ohne die Daten ist es natürlich schwierig. Ich könnte mir aber sowas wie
a*x + b*exp(-c*x)
vorstellen.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

Patrick96
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 10
Anmeldedatum: 11.10.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 12.12.2016, 17:54     Titel:
  Antworten mit Zitat
Hallo,

als mein Ziel ist die Entwicklung einer Näherungsfunktion um "Messwerte"in Abhängigkeit der Frequenz berechnen zu können. Grund dafür ist die eigentliche Versuchsreihe:
Code:
%
Frequenz=[1000;920;840;760;680;600;520;440;360;280;200;197.888889000000;195.777778000000;193.666667000000;191.555556000000;189.444444000000;187.333333000000;185.222222000000;183.111111000000;181;178.888889000000;176.777778000000;174.666667000000;172.555556000000;170.444444000000;168.333333000000;166.222222000000;164.111111000000;162;159.888889000000;157.777778000000;155.666667000000;153.555556000000;151.444444000000;149.333333000000;147.222222000000;145.111111000000;143;140.888889000000;138.777778000000;136.666667000000;134.555556000000;132.444444000000;130.333333000000;128.222222000000;126.111111000000;124;121.888889000000;119.777778000000;117.666667000000;115.555556000000;113.444444000000;111.333333000000;109.222222000000;107.111111000000;105;102.888889000000;100.777778000000;98.6666670000000;96.5555560000000;94.4444440000000;92.3333330000000;90.2222220000000;88.1111110000000;86;83.8888890000000;81.7777780000000;79.6666670000000;77.5555560000000;75.4444440000000;73.3333330000000;71.2222220000000;69.1111110000000;67;64.8888890000000;62.7777780000000;60.6666670000000;58.5555560000000;56.4444440000000;54.3333330000000;52.2222220000000;50.1111110000000;48;45.8888890000000;43.7777780000000;41.6666670000000;39.5555560000000;37.4444440000000;35.3333330000000;33.2222220000000;31.1111110000000;29;26.8888890000000;24.7777780000000;22.6666670000000;20.5555560000000;16.3333330000000;14.2222220000000;12.1111110000000];



Messwerte=[41.8521075200000;38.3342283800000;34.8972801700000;31.2707262600000;27.6503254900000;23.6769890100000;19.3066549800000;17.6357372300000;13.4798353700000;9.36579601900000;6.33719890700000;6.25183186800000;6.18131608300000;6.10672887800000;6.03660240400000;5.94665308200000;5.86844219900000;5.78780127300000;5.70914259000000;5.64192842300000;5.57127862000000;5.47366808200000;5.37484597900000;5.27059744300000;5.19266938100000;5.13824147300000;5.08069108400000;5.02856453500000;4.95527511400000;4.89196879700000;4.82532058000000;4.76520182300000;4.70160061200000;4.64950807600000;4.57862373900000;4.51919852400000;4.47731666500000;4.40836704100000;4.34018264300000;4.25828362100000;4.19720308400000;4.12783629000000;4.06316434500000;4.00396641700000;3.94963096300000;3.88857047200000;3.86425145700000;3.82789523500000;3.77573053000000;3.73141840700000;3.69248396200000;3.62982888200000;3.56642953100000;3.51235317900000;3.47480251400000;3.41226075500000;3.35327765200000;3.30105045400000;3.23332879200000;3.15126824000000;3.10049536000000;3.04595166800000;2.98215617200000;2.94387568200000;2.88582929800000;2.82135457700000;2.77164759100000;2.70043591600000;2.63423801500000;2.56829911000000;2.51426285900000;2.45024730300000;2.38322495500000;2.33304424300000;2.27677527800000;2.23540686200000;2.21551406700000;2.21079167100000;2.24012185400000;2.29382518400000;2.37844144700000;2.52275947400000;2.71496198700000;2.93953089000000;3.22348384400000;3.50371535400000;3.88574939600000;4.36324297000000;4.82620901800000;5.54889314800000;5.99077965400000;6.57840417900000;7.21461452200000;7.65392783600000;8.21398462300000;9.20593185800000;11.8778376700000;12.4719844200000;16.6867186700000;13.2835361600000];



Die Messwerte wurden zu unterschiedlichen Frequenzen aufgenommen. Dadurch erben sich Lücken im Gesamtbild. Ich würde gerne mit einer Annäherungsfunktion diese schließen.

Viele Grüße

Patrick
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 18.820
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2014a
     Beitrag Verfasst am: 12.12.2016, 18:19     Titel:
  Antworten mit Zitat
Hallo,

ist das Schwingen im rechten Teil denn ein Merkmal der Messung oder eher Messfehler?

Eine Spline sollte doch gut geeignet sein, diese Lücken zu schließen.

Wenn du eine Beschreibung durch eine Funktion möchtest, dann bietet mein Vorschlag doch eine gute Näherung mit wenigen Parametern.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen
