CurveFitting - Interpolation von zwei Kurvenabschnitten |
|
| alex85 |
Forum-Anfänger
|
 |
Beiträge: 40
|
|
|
|
Anmeldedatum: 06.10.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 05.12.2009, 14:22
Titel: CurveFitting - Interpolation von zwei Kurvenabschnitten
|
 |
| |
 |
 |
Habe folgendes Problem mit CurveFitting, bin mir aber nicht sicher, ob das überhaupt funktioniert...

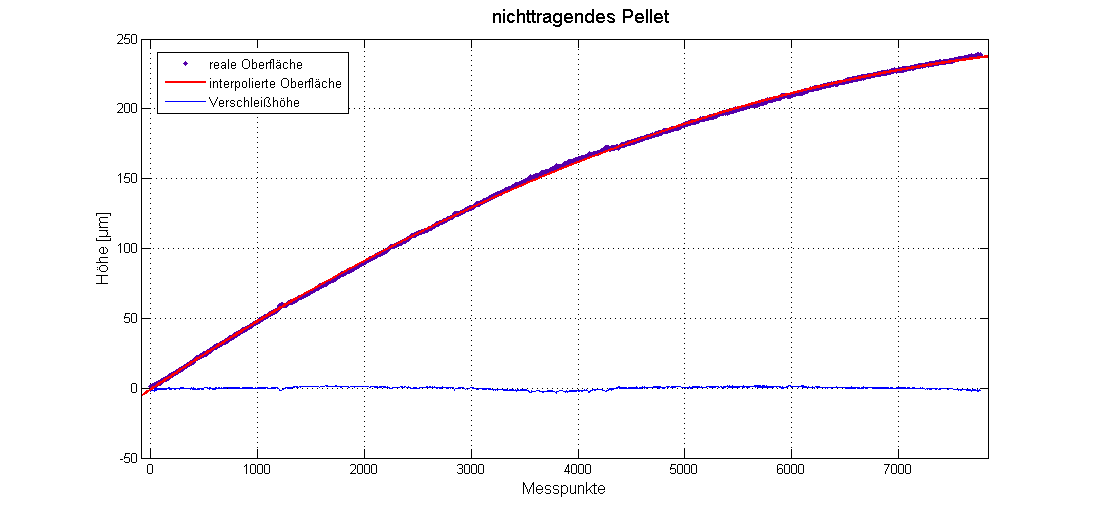

Ich habe eine Kugelförmige Oberfläche mit einem Perthometer (linear) abgefahren. Da ich den Verschleiß messen möchte, muss ich erstmal das Offset kompensieren. Hierfür erstelle ich mir eine interpolierte quadratische Kurve und ziehe das echte Oberflächenprofil davon ab. Habe dies mit einem rohen Pellet mal ausprobiert und es hat so funktioniert, wie ich mir das vorgestellt habe, siehe Bild 'nichttragend'.
Tritt bei einem Pellet nun ein Verschleiß auf, so könnte ich meine Verschleißkurve irgendwie auf eine Kugeloberfläche projezieren und das Volumen darunter als mein Verschleiß berechnen.
Die Interpolation funktioniert leider nicht mehr wie gewollt, sobald ich ein Verschleiß in meiner Oberflächenkurve habe, siehe Bild 'Verschleißmessung'.
Ist es irgendwie möglich, eine Interpolation von zwei Teilstücken einer Funktion durchzuführen? In meinem Fall wären das dann die beiden Kurvenabschnitte 'nichttragender Anteil 1/2'.
| Beschreibung: |
|
Download |
| Dateiname: |
verschleißmessung.png |
| Dateigröße: |
9.05 KB |
| Heruntergeladen: |
606 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
nichttragend.png |
| Dateigröße: |
11.86 KB |
| Heruntergeladen: |
555 mal |
|
|
|
|
|
|
|
|
|
