Verfasst am: 18.10.2018, 22:13 Titel: Darstellung aller vier quadranten des koordinatensystems

Moin Leute,
ich versuche die e-Funktion in sowie ihre Umkehrfunktion ln(x) in einen Graphen zu plotten. Bis jetzt habe ich es nur geschafft beide Funktionen in einer Figure darzustellen.

Code:

subplot(2,1,1);
x= [0 1 2 3 4 5 6 7 8 9]
y = log(x);
plot(x,y)

hold on;

subplot(2,1,2)
z=exp(b);
plot(z);

Funktion ohne Link?

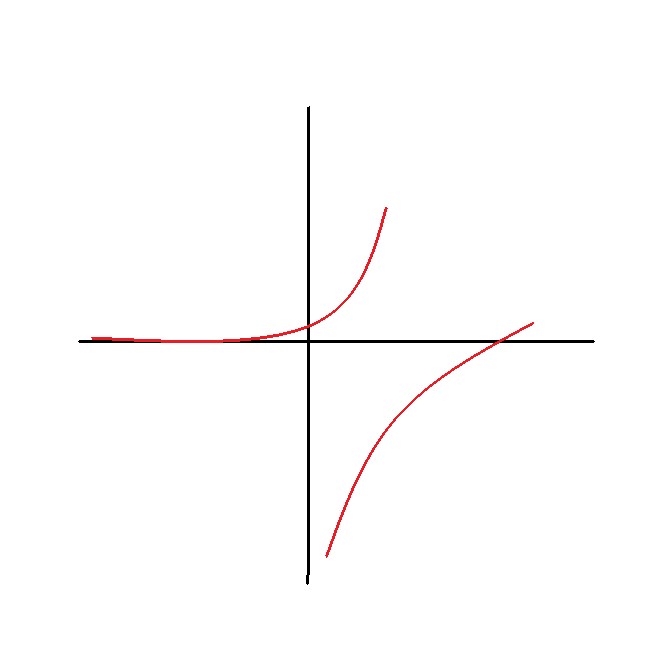

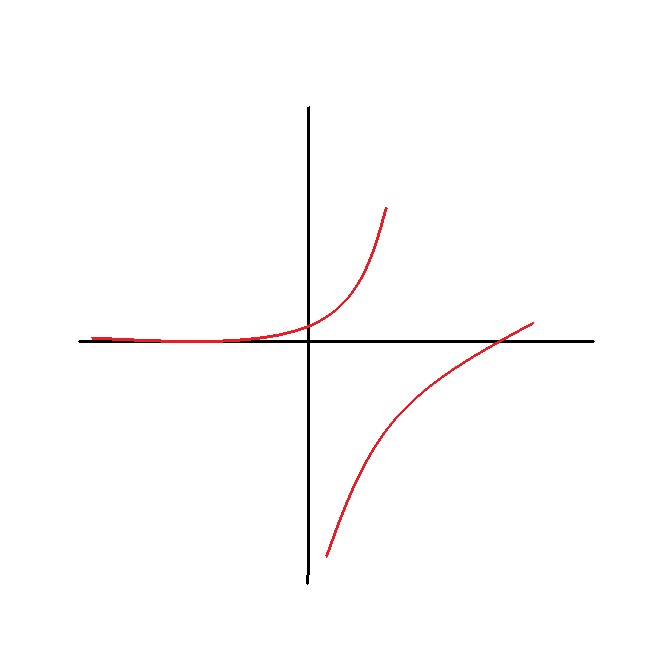

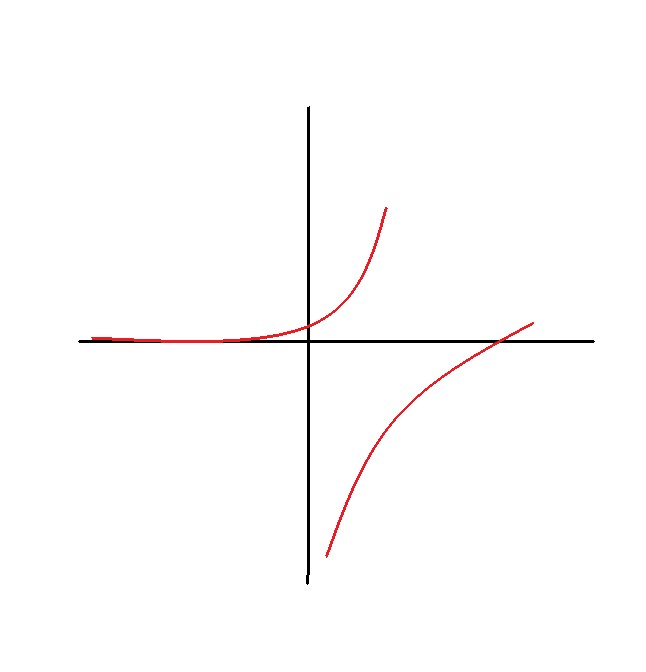

so soll es aussehen:

ln e.jpg

Beschreibung:

Download

Dateiname:

ln e.jpg

Dateigröße:

15.54 KB

Heruntergeladen:

379 mal

ln e.jpg

Beschreibung:

Download

Dateiname:

ln e.jpg

Dateigröße:

15.54 KB

Heruntergeladen:

387 mal

J0nas

Forum-Century


	Beiträge: 208

	Anmeldedatum: 10.09.15

	Wohnort: ---

	Version: ab 2016a

Verfasst am: 19.10.2018, 06:23 Titel:

Hi,

das könntest du zum Beispiel so machen:

Code:

% Hier noch dein b angeben
x = [0 1 2 3 4 5 6 7 8 9]; % Lässt sich einfacher erstellen x = [0:1:9];
y = log(x);
plot(x,y)

hold on

z = exp(b);
plot(b,z)

hold off

Funktion ohne Link?

Willst du deine Achsen anpassen, dann kannst du das noch über axis machen.

Grüße
Jonas
_________________

1.) Ask Google & Matlab Documentation
2.) Ask gomatlab.de & Technical Support of MathWorks
3.) Go mad, your problem is unsolvable

Ahrends

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 18.10.18

	Wohnort: ---

	Version: ---

Verfasst am: 19.10.2018, 12:07 Titel:

Erstmal danke für deine schnelle Antwort Jonas,leider Funktioniert es so auch nicht.

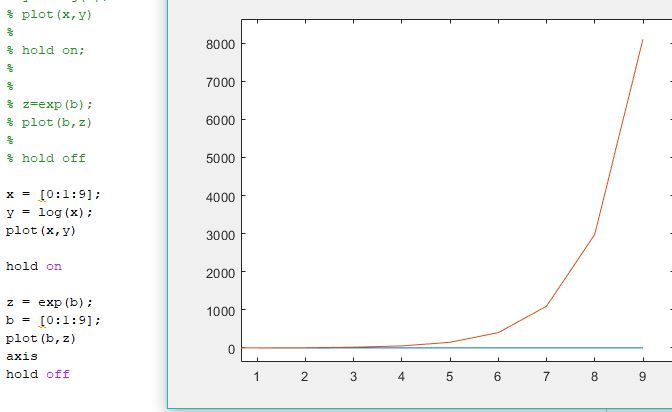

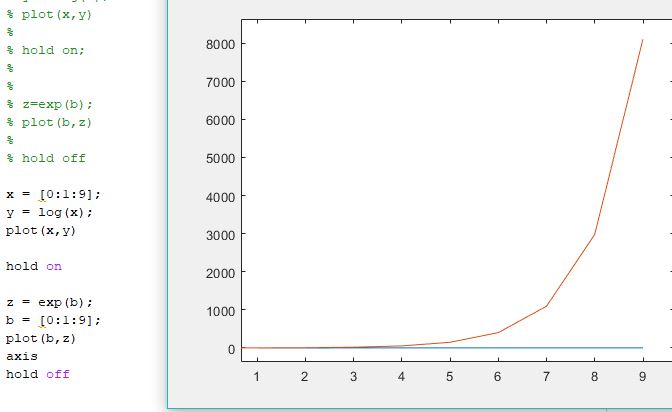

Das lustige ist, wenn ich nur die ln Funktion plotte wir sie richtig dargestellt. Und wenn ich die ln Funktion rausnehme und nur die e Funktion plotte wird diese ebenfalls richtig dargestellt. Beide zusammen in einem plot funktionieren aber nicht. Im Anhang mal ein Screenshot.

Code:

x = [0:1:9];
y = log(x);
plot(x,y)

hold on

% z = exp(b);
% b = [0:1:9];
% plot(b,z)
% axis
% hold off

Funktion ohne Link?

log e.JPG

Beschreibung:

Download

Dateiname:

log e.JPG

Dateigröße:

32.02 KB

Heruntergeladen:

380 mal

J0nas

Forum-Century


	Beiträge: 208

	Anmeldedatum: 10.09.15

	Wohnort: ---

	Version: ab 2016a

Verfasst am: 19.10.2018, 12:18 Titel:

Hi,

werden doch beide dargestellt.
Schau dir mal die Skalierung von der y-Achse an. Die e-Funktion wird halt schnell ziemlich groß.

Grüße
Jonas
_________________

1.) Ask Google & Matlab Documentation
2.) Ask gomatlab.de & Technical Support of MathWorks
3.) Go mad, your problem is unsolvable

Ahrends

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 18.10.18

	Wohnort: ---

	Version: ---

Verfasst am: 19.10.2018, 12:22 Titel:

Hi, ja sie werden beide dargestellt, aber die ln Funktion ist ja nicht richtig dargestellt.
Liegt das vielleicht an der Schrittwahl? also dem

Code:

x = [0:1:9];
y = log(x);

Funktion ohne Link?

J0nas

Forum-Century


	Beiträge: 208

	Anmeldedatum: 10.09.15

	Wohnort: ---

	Version: ab 2016a

Verfasst am: 19.10.2018, 12:27 Titel:

Hi,

was heißt die ln-Funktion wird nicht richtig dargestellt? Für die angegebenen x-Werte wurden die y-Werte berechnet und die aufgetragen.
ln(9) ist ungefähr 2,197. Wenn das auf einer Achse dargestellt wird deren Skalierung bis 8000 geht, erkennt man nun mal leider nicht viel.

Wie ich schon geschrieben hab, lässt sich über axis der Achsenabschnitt anpassen. So zum Beispiel:

Code:

x = [0:0.001:5];
y = log(x);
plot(x,y)
hold on

b = [-5:0.01:5];
z = exp(b);
plot(b,z)
axis
hold off

axis([-5 5 -5 5])
grid('on')

Funktion ohne Link?

Grüße
Jonas
_________________

1.) Ask Google & Matlab Documentation
2.) Ask gomatlab.de & Technical Support of MathWorks
3.) Go mad, your problem is unsolvable

Ahrends

Themenstarter

Forum-Newbie


	Beiträge: 4

	Anmeldedatum: 18.10.18

	Wohnort: ---

	Version: ---

Verfasst am: 19.10.2018, 12:33 Titel:

Hi, vielen dank, genau diese Information über axis habe ich gesucht.
Natürlich habe ich den Befehl erstmal gegooglt nachdem Sie ihn vorgeschlagen hatten, habe aber immer nur Beispiele wie

Code:

axis(limits)
axis style
axis mode
axis ydirection
axis visibility

Funktion ohne Link?

gefunden, verstehe jetzt aber das der axis (limits)dieser Befehl ist... sorry.
Danke nochmal! Very Happy

J0nas

Forum-Century


	Beiträge: 208

	Anmeldedatum: 10.09.15

	Wohnort: ---

	Version: ab 2016a

Verfasst am: 19.10.2018, 12:39 Titel:

Hi

axis(Limits) ist ja schon die richtige Variante Wink

Kleiner Tipp: Wenn man in der Matlab Doku bisschen runterscrollt kommen zu den Befehlen meistens noch Beispiele, die das ganze noch einmal verdeutlichen. Sollte man die Beschreibung oben mal nicht verstehen, findet man hier meistens ein passendes Beispiel.

Grüße
Jonas
