Darstellung der Farben innerhalb der Legende verändern



Oh1989
Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 16.06.21
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.09.2021, 16:07     Titel: Darstellung der Farben innerhalb der Legende verändern
  Antworten mit Zitat
Hallo Zusammen,

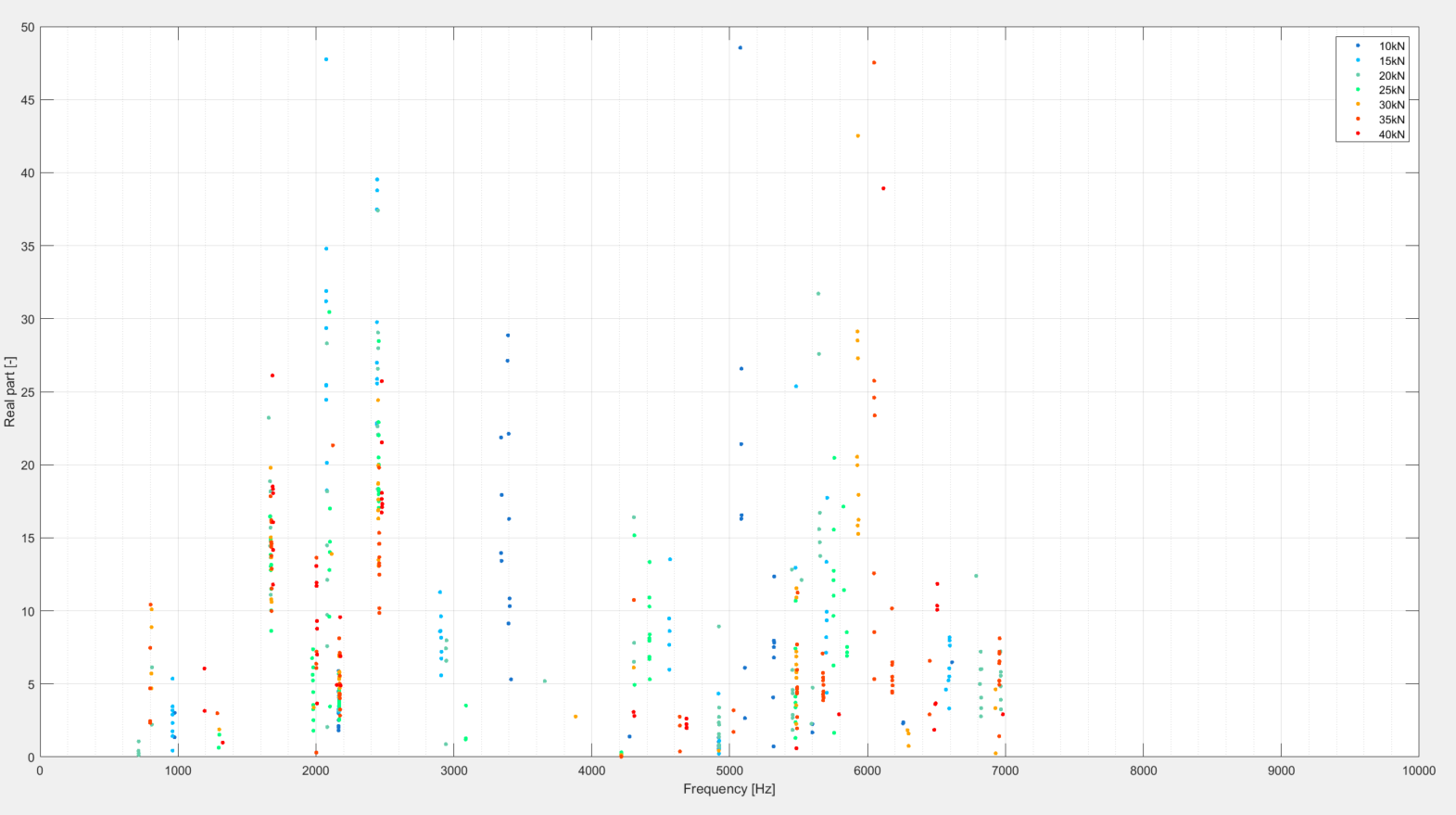

ich plotte aus einem Datensatz zu verschiedenen Designes eine Grafik. Es kommen 7 verschiedene Farben vor. Habe einen Screenshot angehängt. In der Legende rechts oben werden nun die von mir gewählten Farben nur als kleine Kreise (wie im Plot) dargestellt.
Gibt es eine Einstellungsmöglichkeit, dass ich die Größe der Farbkleckse in der Legende verändern kann? Würde gerne größere Farbflächen, z.B. Rechtecke in der Legende haben, damit die Farbe besser und schnell zu erkennen sind.

Vielen Dank für eure Hilfe!

VG

Mein Plot erfolgt über folgenden Code:

[code]
figure(9)
set(gcf,'PaperUnits','centimeters','PaperPosition',[0 0 18.5 5.5])
xlabel('Frequency [Hz]'); ylabel('Real part [-]'); xlim([0 10000]); ylim([0 50]); grid on; set (gca, 'linewidth',3.0) ; set (gca, 'LineWidth',0.3, "xminorgrid", "on");
legend([G2,G3,G4,G5,G6,G7,G8],'10kN','15kN','20kN','25kN','30kN','35kN','40kN')
print(9,'./Frequenz_Scatter_Zuspannkraft.png','-dpng','-r300');
[/code]

 Beschreibung:

Download
 Dateiname:  Farbgroesse_Legende.PNG
 Dateigröße:  115.46 KB
 Heruntergeladen:  7 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 23.378
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 13.09.2021, 16:30     Titel:
  Antworten mit Zitat
Hallo,

mir fällt auf Anhieb keine saubere Möglichkeit ein, sondern nur ein Workaround:
plotte zunächst die Daten wie bisher, dann Arrays von NaN mit den gewünschten Änderungen und beziehe die Legende nur darauf. Die Größe des Markers in der Legende scheint mehr mit der Schriftgröße in der Legende als mit der Marker-Größe zusammenzuhängen.

Code:
plot(randn(1000,1), randn(1000,1), "b.")
hold on
p = plot(NaN, NaN, "bs", "MarkerFaceColor", "b", "MarkerSize", 20);
legend(p, "Data", "FontSize", 16)
hold off


Sollte das nicht weiterhelfen, bitte auch dazu schreiben, wie du den Plot erzeugst. Noch besser, ein komplett reproduzierbares Beispiel inkl. kleinem Datensatz.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Oh1989
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 4
Anmeldedatum: 16.06.21
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.09.2021, 09:22     Titel:
  Antworten mit Zitat
Vielen Dank für die schnelle Rückmeldung!
Das hat mir bereits weitergeholfen!
Grazie mille!

VG Smile
