Darstellung einer Oberfläche über X,Y,Z Koordinaten


Jonas Sander
Forum-Newbie

Forum-Newbie

Beiträge: 8
Anmeldedatum: 12.11.20
Wohnort: ---
Version: 2020
     Beitrag Verfasst am: 27.11.2020, 13:38     Titel: Darstellung einer Oberfläche über X,Y,Z Koordinaten
  Antworten mit Zitat
Hallo Miteinander,

Ich habe feste X,Y,Z-Koordinaten, die einen "auf dem Kopf stehenden" Kegelstumpf darstellen sollen. Über die Koordinaten würde ich gerne eine Oberfläche legen (vielleicht mit surf, oder mesh?).
Da ich aber ein absoluter Neuling bin und die bisherigen Foreneinträge zu Fehlermeldungen geführt haben, versuche ich es mal so.

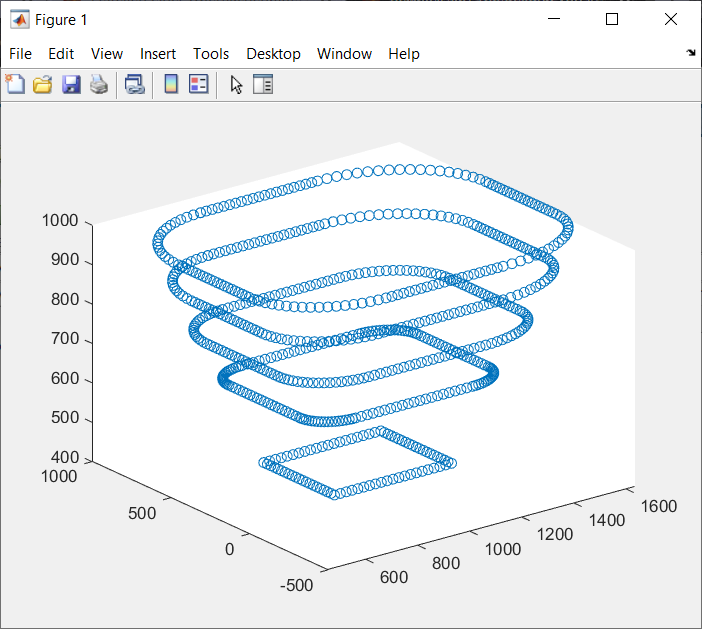

Ich hoffe das Foto verdeutlicht, wie der Körper dann aussehen soll.

Danke schön und LG

Jonas

Screenshot Kegelstumpfplot MatLab.PNG
 Beschreibung:

Download
 Dateiname:  Screenshot Kegelstumpfplot MatLab.PNG
 Dateigröße:  63.21 KB
 Heruntergeladen:  157 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.448
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 27.11.2020, 14:23     Titel:
  Antworten mit Zitat
Hallo,

in welcher Form liegen die x,y,z - Koordinaten vor? Drei Vektoren? Dann würde ich griddata als Vorverarbeitungsschritt empfehlen.

Wenn du Versuche machst, beschreibe bitte genau was (am besten Code-Beispiele) und schreibe vor allem auch dazu, welche Fehlermeldungen du bekommst.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

Jonas Sander
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 8
Anmeldedatum: 12.11.20
Wohnort: ---
Version: 2020
     Beitrag Verfasst am: 29.11.2020, 13:44     Titel:
  Antworten mit Zitat
Hallo,

Ja, also ich habe 3 Vektoren (8821x1 double), die ich aus Excel importiere.

Das ist mein Code:

Code:
x_int=linspace(-1,1,50);
y_int=x_int;
y_int=y_int(:);

[X,Y,Z]=griddata(x_kegel,y_kegel,z_kegel,x_int,y_int,'v4');
figure;
surf(X,Y,Z);
title('method: v4');


Auch andere Methoden funktionieren leider nicht.

Angezeigt wird mir folgende Fehlermeldung:

Warning: Duplicate x-y data points detected: using average values for duplicate
points.
> In griddata>mergepoints2D (line 164)
In griddata>gdatav4 (line 242)
In griddata (line 126)
In test1 (line 6)

Warning: Matrix is singular, close to singular or badly scaled. Results may be
inaccurate. RCOND = NaN.
> In griddata>gdatav4 (line 253)
In griddata (line 126)
In test1 (line 6)

Wenn ich statt 'v4' 'linear' benutze, kommt folgende Fehlermeldung:

Error using scatteredInterpolant
The coordinates of the input points must be finite values; Inf and NaN are not
permitted.

Error in griddata>useScatteredInterp (line 181)
F = scatteredInterpolant(inargs{1}(Smile,inargs{2}(Smile,inargs{3}(Smile, ...

Error in griddata (line 122)
vq = useScatteredInterp(inputargs, numarg, method, 'none');

Error in test1 (line 7)
[X,Y,Z]=griddata(x_kegel,y_kegel,z_kegel,x_int,y_int,'linear');

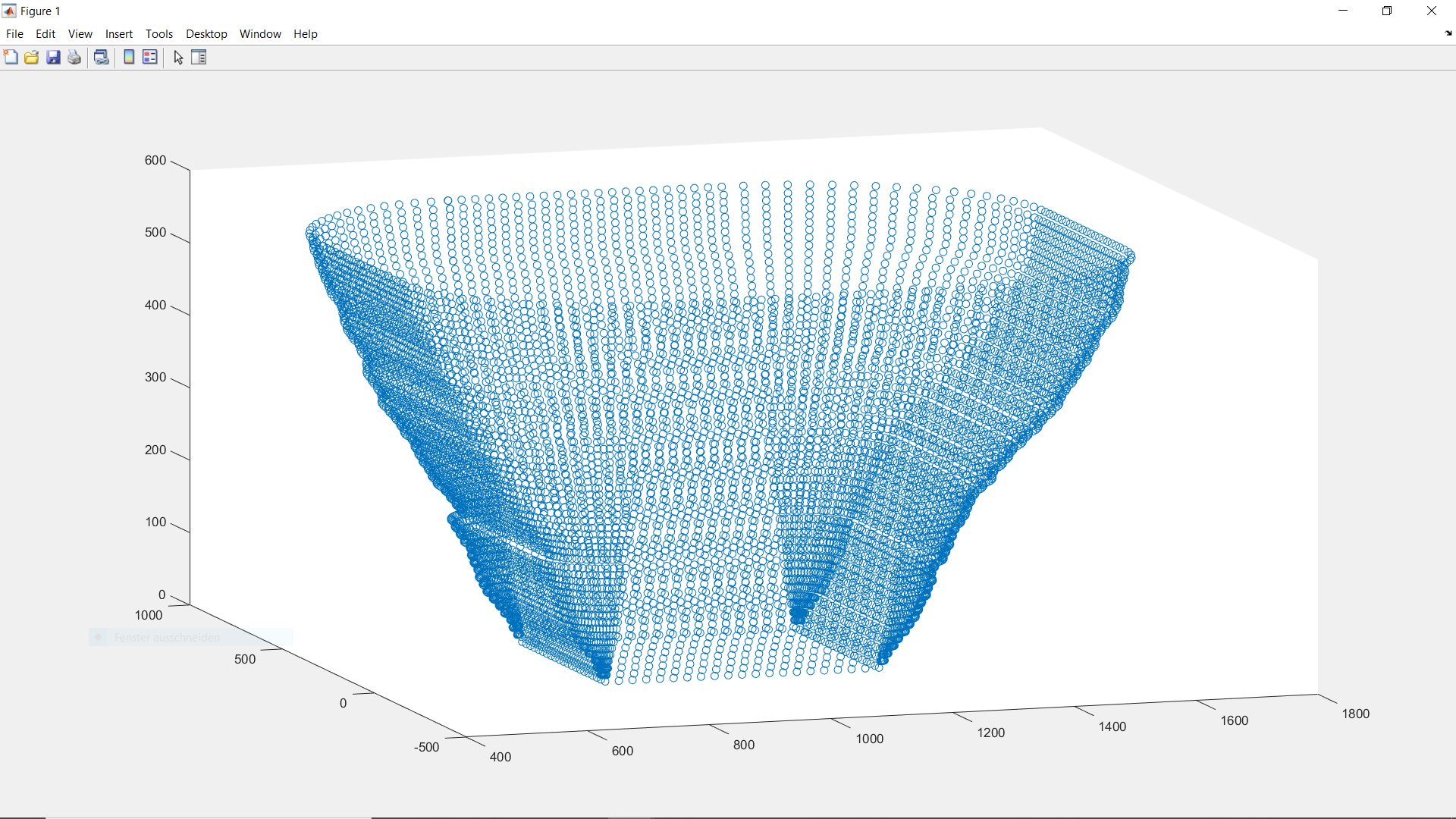

Mit Plot3 kann ich die Punkte wunderbar darstellen und da möchte ich "einfach" nur eine Oberfläche drüberlegen (Habe das Bild vom Plot mal mit angehängt).

Screenshot Kegelstumpfplot MatLab.PNG
 Beschreibung:

Download
 Dateiname:  Screenshot Kegelstumpfplot MatLab.PNG
 Dateigröße:  346.71 KB
 Heruntergeladen:  155 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.448
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 29.11.2020, 20:59     Titel:
  Antworten mit Zitat
Hallo,

die Fehlermeldungen bzw. Warnungen sind doch recht klar?
Die kann man auch nur anhand der Daten untersuchen, nicht anhand des Plots: ob zwei Punkte nun genau übereinander liegen, ist nicht zu erkennen - und ob Daten NaN sind, erst recht nicht, da sie dann nicht dargestellt werden.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen
