Darstellungsfehler bei der Funktion print() in Octave



Harfi
Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 16.04.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 16.04.2016, 22:34     Titel: Darstellungsfehler bei der Funktion print() in Octave
  Antworten mit Zitat
Hallo MATLAB Forum,

ich versuche in GNU Octave Version 4.0.0 eine Grafik als .pdf oder auch .png zu speichern. Leider kommt es beim speichern zu Darstellungsänderungen im Vergleich zur Bildschirmanzeige (vgl. Schriftart, Griechische Letter, etc. in den Datein im Anhang).

Lässt sich die Grafik genau so speichern wie in der Bildschrimanzeige? (Außer mit einem Screenshot natürlich Wink )

Viele Grüße und lieben Dank,

Harfi

Code:

fontname = 'Palatino Linotype';
fontsize = 25;

figure(1);

x = -10:0.1:10;
plot (x, sin (x));
grid on

t=title(' \gamma = sin (\chi)');
set(get(gca,'XLabel'),'String',('\chi'));
set(get(gca,'YLabel'),'String',('\gamma'));

set(t,'Fontname','Palatino Linotype','FontSize',fontsize);
set(get(gca,'XLabel'),'Fontname',fontname);
set(get(gca,'YLabel'),'Fontname',fontname);
set(get(gca,'XLabel'),'FontSize',fontsize);
set(get(gca,'YLabel'),'FontSize',fontsize);
set(gca,'FontSize',fontsize);
set(gca,'Fontname',fontname);

print("plot.pdf","-dpdf");


plot.pdf
 Beschreibung:
so sieht es leider aus

Download
 Dateiname:  plot.pdf
 Dateigröße:  4.77 KB
 Heruntergeladen:  370 mal

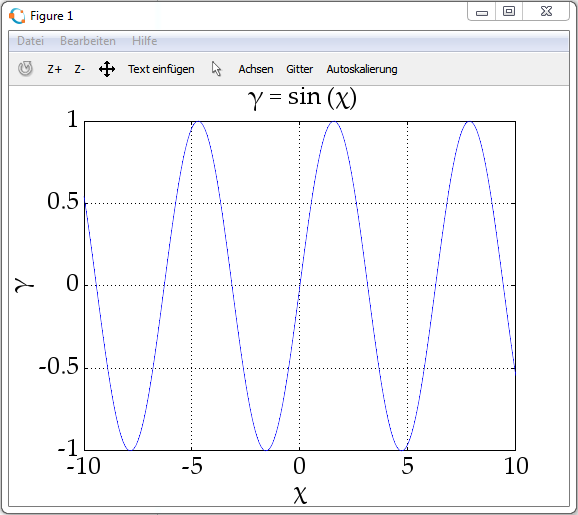

 Beschreibung:
so soll es aussehen

Download
 Dateiname:  Screenshot_Figure1.PNG
 Dateigröße:  29.15 KB
 Heruntergeladen:  429 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harfi
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 16.04.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.04.2016, 11:00     Titel:
  Antworten mit Zitat
Nachtrag: Die Verwendung anderer graphic toolkits (fltk, gnuplot, qt) ändert auch nichts.
Private Nachricht senden Benutzer-Profile anzeigen

Harfi
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 3
Anmeldedatum: 16.04.16
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 26.04.2016, 08:57     Titel:
  Antworten mit Zitat
Hat niemand eine Idee oder ein Hinweis?
Private Nachricht senden Benutzer-Profile anzeigen

AndyydnA

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.05.2016, 12:37     Titel:
  Antworten mit Zitat
Hi Harfi,
ich denke hier im Forum verwenden einfach zu wenige GNU Octave... Da würde ich eher direkt auf der mailingliste oder im IRC chat fragen.

Zu deinem Problem:
wenn du mit einem OpenGL toolkit print machst, wird alles durch gl2ps gefiltert. Manche Sachen wie Tex (die griechischen symbole) gehen da momentan noch verloren. Multiline Text z.B. auch. Bei gnuplot sollte das allerdings klappen, daher bin ich verwundert, dass du schreibst das würde nicht gehen.

Ein anderer Weg (nur unter GNU/Linux) ist mit OSMesa (__osmesa_print__) direkt das Bild zu holen und in ein PNG zu speichern.

Falls du eh Latex verwendest, kannst du auch das hier verwenden: http://wiki.octave.org/Printing_with_FLTK oder psfrag (habe ich schon häufig gemacht, funktioniert 1A)

Wege gibt es also genug, du must dich nur für einen entscheiden Smile
Gruß Andy
