Verfasst am: 16.05.2011, 14:28 Titel: Darstellungsfehler bei surf-Funktion

Hallo,

habe folgendes Problem, welches ich bisher nicht lösen konnte:

Ich plotte eine Grafik per surf-Funktion, dann setze ich die Sicht auf obendrauf (view(0,-90). Bisher alles ok.
Dann habe ich - damit ich kein Rand habe - die Achsen auf vis3d gestellt und verborgen (visible off).

Nun erscheinen unerklärlichweise bei einigen Bildern Pixelfehler im Bild, die ich nicht beheben kann (siehe Anhang). Wenn ich die Achsenskalierung indes wieder auf eine andere Einstellung setze, z.B. axes square u.ä. ist der Fehler nicht mehr vorhaben, aber dafür habe ich dann wieder ein Rand um das Bild Rolling Eyes

.

Was ist die optimale Einstellung, damit man keinen Rand um den Plot hat und keine Darstellungsfehler auftreten?

Update: Habe herausgefunden, dass das die Hintergrundfarbe der Figure ist, die da fälschlicherweise durchdringt, vielleicht sagt euch das was.

Grüße

Sebastian

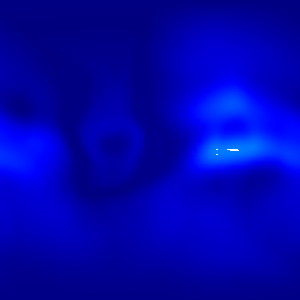

Beschreibung:

dargestellt wird der auftretene Bug des Plots bei view(0,-90)

Download

Dateiname:


Dateigröße:

23.44 KB

Heruntergeladen:

521 mal

.seb

Themenstarter

Forum-Anfänger


	Beiträge: 31

	Anmeldedatum: 05.05.11

	Wohnort: Neubrandenburg

	Version: 7.7.0 (R2008b)

Verfasst am: 16.05.2011, 17:02 Titel:

Hallo,

man muss in die Analen der Hilfeseiten von Matlab tauchen, um die notwendige Einstellung endlich zu finden (man lernt nie aus).

Damit das ganze erfolgreich ist, muss man bei der print-Funktion den Parameter "-zbuffer" setzen, so dass Matlab (zumindestens) beim Plotten in die Datei den Fehler nicht darstellt (im aktivierten Fenster ist er dennoch, aber das ist für die weitere Verarbeitung egal). Mit Zbuffer wird gewährleistet, dass auch nur das Sichtbare in der Ansicht dargestellt wird.

Grüße

Sebastian

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 16.05.2011, 22:25 Titel:

Hallo .seb,
Du kannst den Renderer einer FIGURE auch für den Bildschirm wählen:

Code:

set(gcf, 'Renderer', 'ZBuffer');

Funktion ohne Link?

Gruß, Jan

.seb

Themenstarter

Forum-Anfänger


	Beiträge: 31

	Anmeldedatum: 05.05.11

	Wohnort: Neubrandenburg

	Version: 7.7.0 (R2008b)

Verfasst am: 17.05.2011, 08:51 Titel:

Jan S hat Folgendes geschrieben:

Hallo .seb,
Du kannst den Renderer einer FIGURE auch für den Bildschirm wählen:

Code:

set(gcf, 'Renderer', 'ZBuffer');

Funktion ohne Link?

Gruß, Jan

Hallo,

vielen Dank. Das wurde angepasst.
(Ist ja für die Vorschau ganz interessant!)

Grüße

Sebastian

.seb

Themenstarter

Forum-Anfänger


	Beiträge: 31

	Anmeldedatum: 05.05.11

	Wohnort: Neubrandenburg

	Version: 7.7.0 (R2008b)

Verfasst am: 17.05.2011, 09:20 Titel:

Hallo nochmal,

in diesem Zusammenhang habe ich noch ein kleines "Luxusproblem".
Wenn ich hochauflösende Bilder rendere und plotte und diese dann später so darstelle, dass die Bilder sehr vergrößert sind (gestreckt werden), habe ich bei den Farbverläufen ganz schwach dargestellte Streifen im Bild. Das wird nur deutlich, da die Farbverläufe sozusagen sehr gestreckt werden.

Ich habe die Colormap der surf-Funktion auf 4112 erhöht mit spürbarer Verbesserung. Doch an einigen Stellen habe ich immer noch diese Streifen, selbst wenn ich den Colormap-Umfang auf das Maximale (2^16) stelle.

Ich kann auch bei der imwrite-Methode die Farbtiefe auf 16-Bit pro Pixel stellen. Dann werden die Bilder riesig groß und die Streifen bleiben trotzdem. (also muss das Problem "davor" liegen)

Naturlich kann es auch sein, dass das Ausgabemedium diese Streifen verursacht. Der Monitor ist ein (recht guter) Dell 2408WFP.

Andy386

Forum-Guru


	Beiträge: 485

	Anmeldedatum: 24.06.09

	Wohnort: ---

	Version: 7.1/8

Verfasst am: 29.06.2011, 11:56 Titel:

wenn die im Matlab sind würde die streifen mitwandern, wenn du das figure verschiebst. davon geh ich mal aus.

du meinst die streifen, die man auch hier
http://www.mathworks.com/help/techdoc/ref/colormapeditor.html
sieht, oder?

Hatte mal die Diskussion beim Crysis-Himmel, der bei 16-bit Scheisse aussah - ich war aber fest davon überzeugt, dass es nicht an den "wenigen" Farben lag. Hast du dir die Colormap-Matrizen dann nach der Erhöhung mal angesehen? Ggf. kann du ja einen kleinen Teil plotten und gucken, ob's daran liegt.
