Titel: Daten in Echtzeit einlesen und Plotten ( Schweitzer Relais )
|
 |
| |
 |
 |
Hallo,
hier mein erster Beitrag in diesem Forum. Ich wäre für jegliche Hilfe überaus dankbar.
Mein Projekt beschäftigt sich mit der Echtzeiterfassung von Daten eines Schweitzer Relais und deren Darstellung. Dabei verfolgte ich zwei Ansätze.
1. Über die mitgelieferte Software "ACSLERERATOR Quickset Software" lässt sich ein .txt Dokument erstellen, das ich daraufhin weiterverarbeiten wollte/konnte.

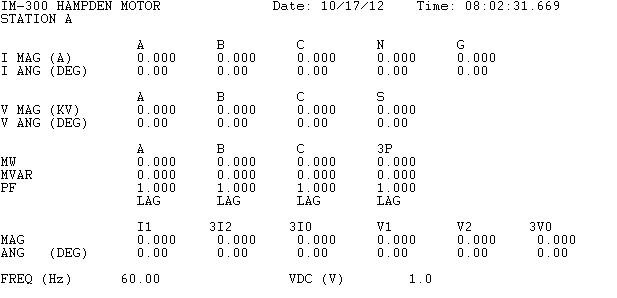

Problem an der Sache ist, dass das Dokument wird ständig beschrieben wird. Folglich ist der Zugriff in Echtzeit nicht möglich. Die Daten werden wie in dem Angehängten Screenshot in sehr kurzen Zeitabständen erzeugt.
Gibt es evtl. eine Möglichkeit dieses Problem zu lösen?
2. Direkt auf den seriellen Port zugreifen, ohne die mitgelieferte Software einzubeziehen. Da ich in diesem Gebiet allerdings keinerlei Vorwissen besitze, führte dieses Vorhaben bislang zu keinem Erfolg.
Für Tipps wie ich die Daten zunächst übertragen und zwischenspeichern kann, wäre ich sehr Dankbar!
Vielen Dank!!
Raphael
| Beschreibung: |
|
Download |
| Dateiname: |
Screenshot measurements.GIF |
| Dateigröße: |
5.07 KB |
| Heruntergeladen: |
765 mal |
|
|
|
|
|
|
| dmjr |
Forum-Century
|
|
Beiträge: 199
|
|
|
|
Anmeldedatum: 02.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 31.10.2012, 10:25
Titel:
|
|
Hast du denn eine Dokumentation über die Befehle der seriellen Schnittstelle?
Und woran hapert es dabei?
Ich halte den Zugriff via serieller Schnittstelle für den besseren Weg, soweit da alles dokumentiert ist.
|
|
|
|
| Raphaelmarius |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 30.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 31.10.2012, 21:19
Titel:
|
|
Meinst du diese:
http://www.mathworks.com/help/matlab/serial-port-devices.html
Die meisten Quellen starten direkt mit dem Plotten. Allerdings muessen wir aufgrund der grossen anzahl unterschiedlicher Datensaetze zunaechst zwischenspeichern und weiterverarbeiten. ( Das relais liefert Daten der Stroeme, Spannungen,.... )
Und da hapert es bereits. Wie kommen wir an die Daten um diese dann auszuwerten?
Viele Gruesse und Danke,
Raphael
s=serial('COM3','BaudRate',19200);
get(s,{'OutputBuffersize','BytesToOutput'})
fopen(s);
fprintf(s,'*IDN?')
out = fscanf(s)
fclose(s)
delete(s)
clear s
|
|
|
|
| dmjr |
Forum-Century
|
|
Beiträge: 199
|
|
|
|
Anmeldedatum: 02.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 31.10.2012, 21:25
Titel:
|
|
| Raphaelmarius hat Folgendes geschrieben: |
Meinst du diese:
s=serial('COM3','BaudRate',19200);
get(s,{'OutputBuffersize','BytesToOutput'})
fopen(s);
fprintf(s,'*IDN?')<--Ich meine eine Doku die beschreibt was hier hin gehört. Das ist abhängig von dem Gerät mit dem du kommunizierst.
out = fscanf(s)
fclose(s)
delete(s)
clear s |
Wenn du via fprintf(...) die richtige Anfrage stellst, kannst du mit out=fscanf(s) die Antwort auslesen.
|
|
|
|
| Raphaelmarius |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 30.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 31.10.2012, 21:32
Titel:
|
|
|
Vielen Dank fuer deine schnelle Antwort. Ich habe das Manual vorliegen. Da ich allerdings absoluter Anfaenger bin, was das Einlesen von seriellen Ports angeht, bin ich mir nicht bewusst, wonach ich genau suchen muss.
|
|
|
|
| dmjr |
Forum-Century
|
|
Beiträge: 199
|
|
|
|
Anmeldedatum: 02.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 31.10.2012, 22:00
Titel:
|
|
"Umgangssprachlich" formuliert funktioniert die Kommunikation via seriellem Port in einem Dialog
while (true)
fprintf(s,frage)<--Frage stellen
out = fscanf(s) <--Antwort von Gegenstelle bekommen
end
Abbruchbedinnung, Fehlerbehandlung und Initialisierung / Terminierung fehlen.
*IDN? ist zum Beispiel die Frage nach Hersteller, Modellnummer und Seriennummer.
|
|
|
|
| Raphaelmarius |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 30.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 31.10.2012, 22:16
Titel:
|
|
Hey,
in dem Manuel fanden wir eine Befehlsuebersicht.
Request to relay (hex) ------ Response From Relais
............ ---- ------------------- ..............
A5D1 ----------------------------Fast Meter Data Block
........... ------------------------ ................
Sind dies die benoetigten Befehle? Wir erhalten allerdings keine Daten - lediglich die untenstehende ausgabe:
ans =
[512] [0]
Warning: Unsuccessful read: A timeout occurred before the Terminator was reached.
out =
8xü
( das untere natuerlich 5 mal)
Hast du/ ihr eine idee?
Vielen Dank
|
|
|
|
| dmjr |
Forum-Century
|
|
Beiträge: 199
|
|
|
|
Anmeldedatum: 02.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 31.10.2012, 22:24
Titel:
|
|
|
Wie sieht dein Request (fprintf) aus?
|
|
|
|
| Raphaelmarius |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 30.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 31.10.2012, 22:30
Titel:
|
|
tschuldige, vergass ich zu posten.
s=serial('COM3','BaudRate',9600);
get(s,{'OutputBuffersize','BytesToOutput'})
fopen(s);
for i=0:2
fprintf(s,'%X','A5D1') <-------------
out = fscanf(s)
i=i+1;
end
fclose(s)
delete(s)
clear s
|
|
|
|
| Raphaelmarius |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 30.10.12
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 01.11.2012, 01:02
Titel:
|
|
Noch eine Idee....
Wenn ich über die mitgelieferte Software "ACSLERERATOR Quickset Software" auf das Relais zugreifen möchte, muss ich das Passwort für dan entspechende Level des Befehls eingeben.
Der "Meter" Befehl ( diese Daten möchte ich verarbeiten) ist im Ersten Level und somit passwortgeschützt. Muss ich das evtl. über Matlab eingeben? Falls ja - wie?
Danke und Grüße.
|
|
|
|
|
|
|
