Daten in Tabbellenform in einer Matlab FCN in Simulink einle



Horst1234

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.11.2020, 12:09     Titel: Daten in Tabbellenform in einer Matlab FCN in Simulink einle
  Antworten mit Zitat
Hallo,

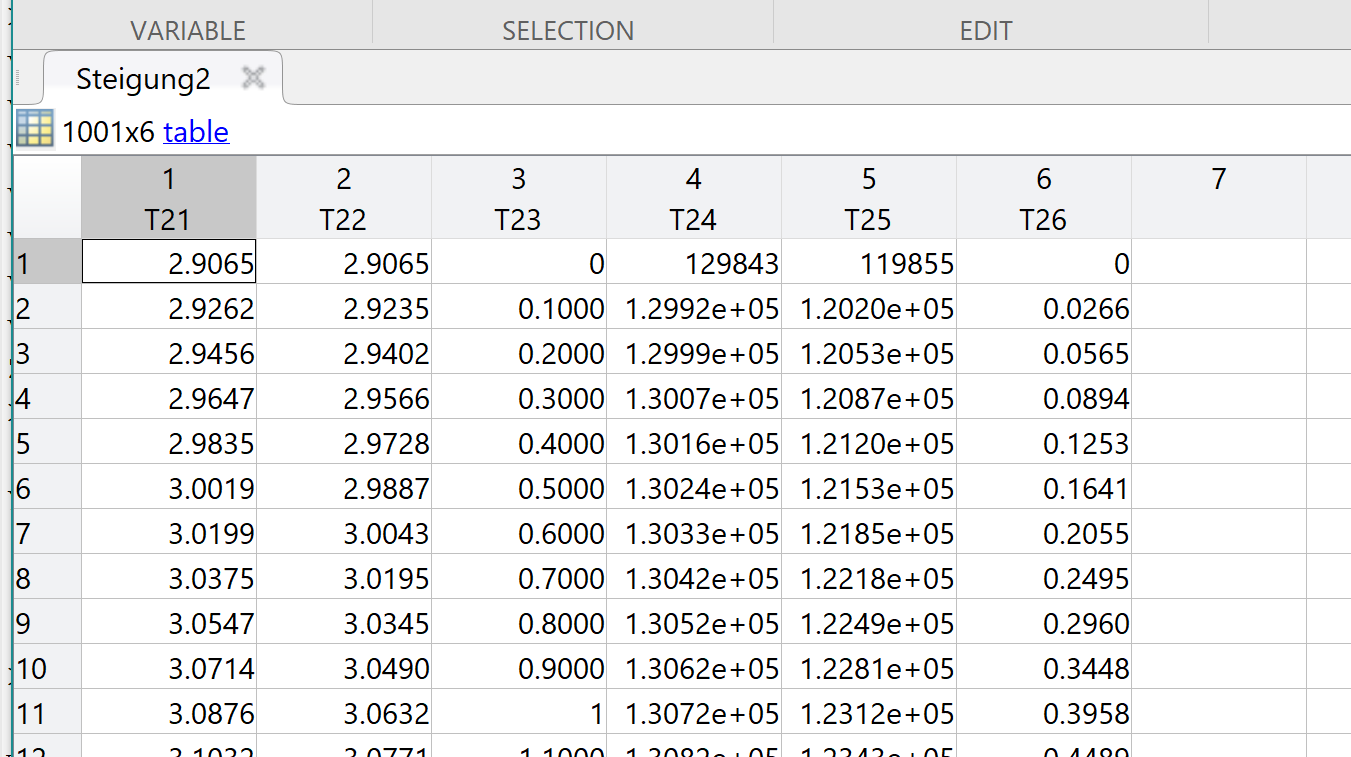

ich habe Daten in einer Look up Tabelle gespeichert in dieser Form (siehe Bild).

Nun habe ich eine Matlab Funktion, in der ich anhand von Eingangswerten einen Tabellenwert heraussuchen möchte und diesen Weitergeben.

Leider ist die Variable im Base Workspace in der Matlab Fcn in Simulink nicht bekannt.

From Workspace funktioniert nicht da mein Dateityp nicht passt und ich die Daten auch nicht schritt für schritt mit fortlaufenden Zeitstempel einlesen möchte sondern alle auf einmal.

Eine Look up Tabelle in Simulink möchte ich nicht benutzen da ich die Daten im Code später noch bearbeiten will.

Was kann ich tun?

Code:
%
function y = fcn(V,I)


 V2 = round(V);


if I>1
    S2= Steigung2.T24( ismember( Steigung2.T23, V2 ) ); %Zuordnung von Werten in der look up Tabelle
else
    S2= Steigung2.T25( ismember( Steigung2.T23, V2 ) );
end
y=S2;


Tabelle Matlab.PNG
 Beschreibung:

Download
 Dateiname:  Tabelle Matlab.PNG
 Dateigröße:  70.11 KB
 Heruntergeladen:  6 mal


Harald
Forum-Meister

Forum-Meister


Beiträge: 22.349
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 14.11.2020, 14:26     Titel:
  Antworten mit Zitat
Hallo,

Zitat:
Leider ist die Variable im Base Workspace in der Matlab Fcn in Simulink nicht bekannt.

Um welche Variable geht es denn? Steigung2? Siehe hier:
https://de.mathworks.com/help/simul.....tion-block-functions.html

Zitat:
Eine Look up Tabelle in Simulink möchte ich nicht benutzen da ich die Daten im Code später noch bearbeiten will.

Das kannst du doch trotzdem: du gibst Variablen für Break Points und Table Data an, und wenn du über den Code die Variablen änderst, wird das für die Simulation übernommen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
